Пилотный трубопроводы (2-2) — HITACHI EX40UR

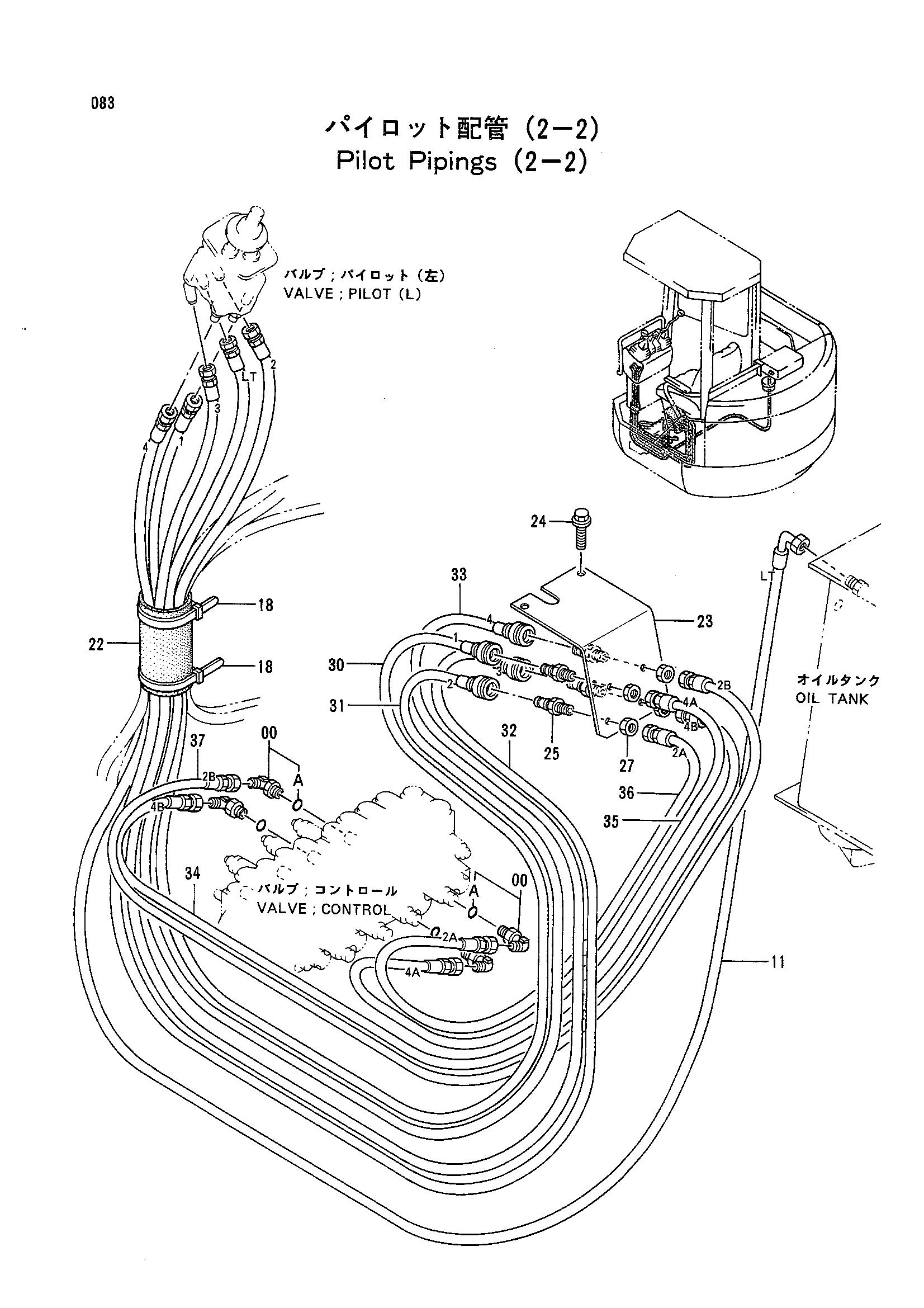

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154670 | Угловой штуцер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4305390 | Шланг (LT) | 1 |
| 18 | 4121859 | Ленточный зажим | 2 |
| 22 | 4313059 | Сиденье резиновый | 1 |
| 23 | 8055497 | Кронштейн | 1 |
| 24 | J011025 | Болт с шайбой | 2 |
| 25 | 4299862 | Адаптер | 4 |
| 27 | 4209198 | Гайка | 4 |
| 30 | 4308132 | Шланг (1) | 1 |
| 31 | 4308133 | Шланг (2) | 1 |
| 32 | 4308134 | Шланг (3) | 1 |
| 33 | 4308135 | Шланг (4) | 1 |
| 34 | 4309093 | Шланг (4B) | 1 |
| 35 | 4305374 | Шланг (4A) | 1 |
| 36 | 4309094 | Шланг (2A) | 1 |
| 37 | 4309095 | Шланг (2B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
