Пилотный трубопроводы (2-1) — HITACHI EX40UR

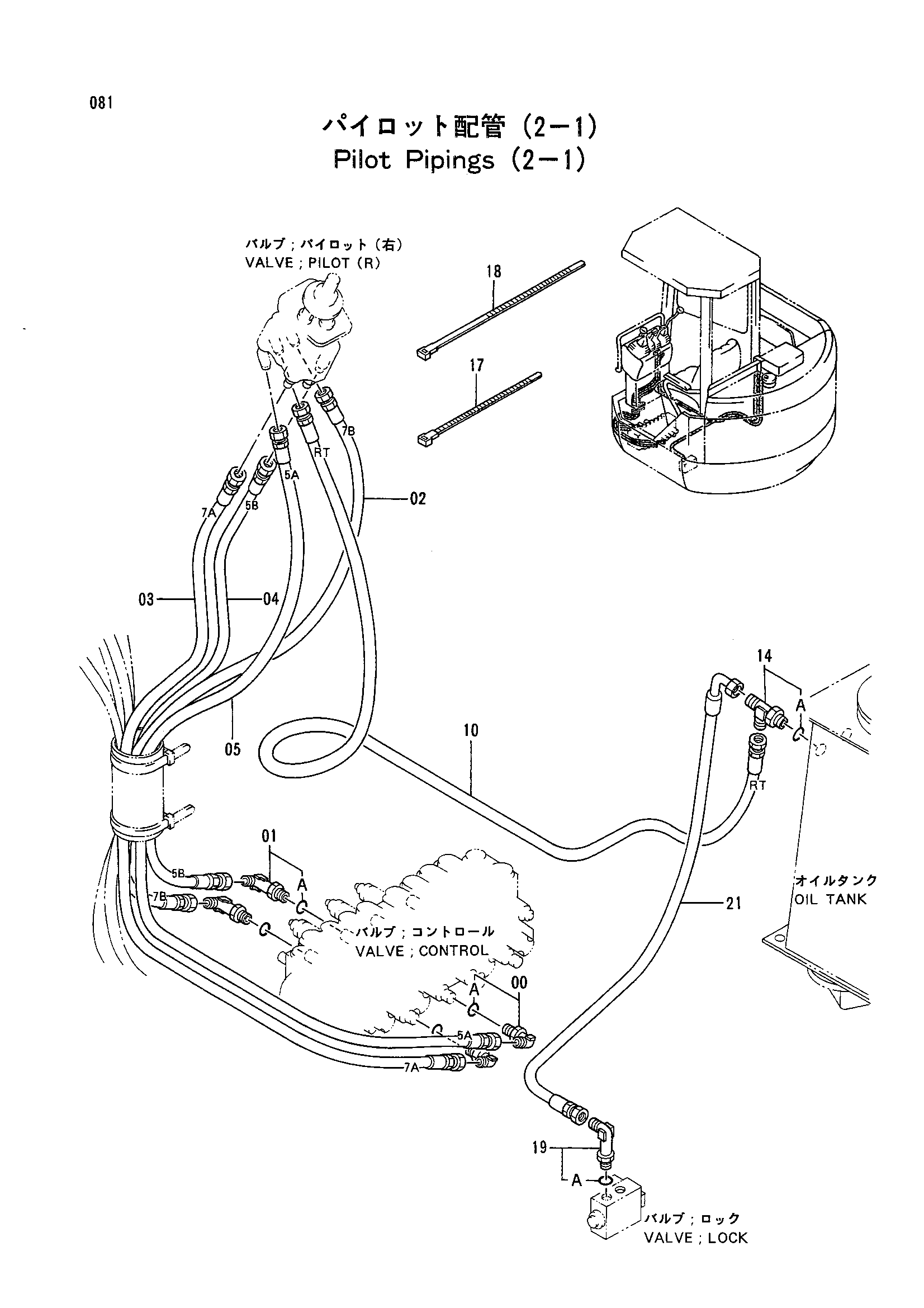

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154670 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4279119 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4305385 | Шланг (7B) | 1 |
| 03 | 4305386 | Шланг (7A) | 1 |
| 04 | 4305387 | Шланг (5B) | 1 |
| 05 | 4305388 | Шланг (5A) | 1 |
| 10 | 4305389 | Шланг (RT) | 1 |
| 14 | 4222016 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4055312 | Ленточный зажим | 15 |
| 18 | 4121859 | Ленточный зажим | 7 |
| 19 | 4278442 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4305391 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
