Масляный радиатор трубопроводы (2) — HITACHI EX40UR

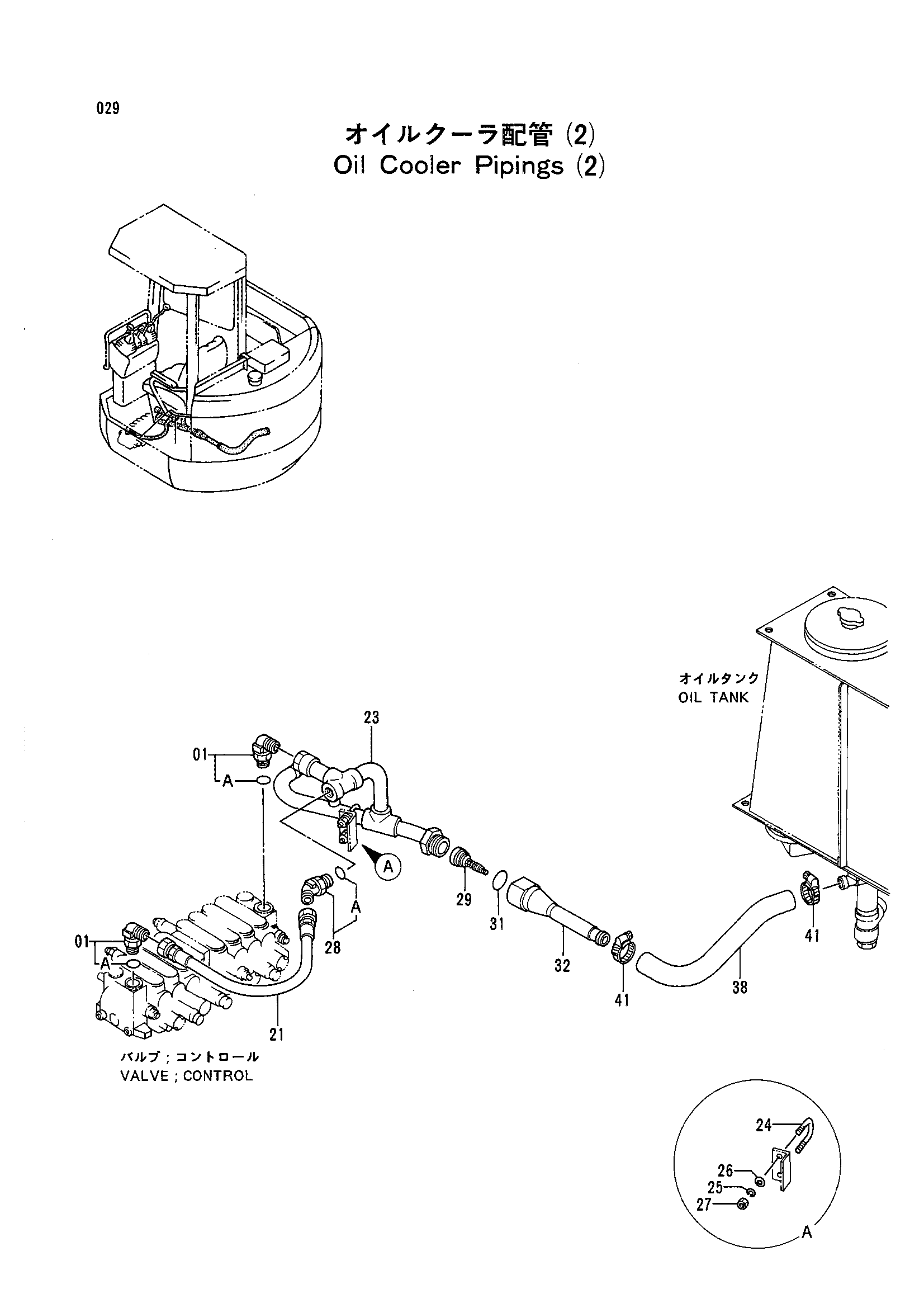

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156435 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4305403 | Шланг (T2) | 1 |
| 23 | 7025364 | Трубка | 1 |
| 24 | 4280586 | U-образный болт | 1 |
| 25 | A590908 | Пружинная шайба | 2 |
| 26 | A590108 | Плоская шайба | 2 |
| 27 | M500807 | Гайка | 2 |
| 28 | 4182739 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4255212 | Клапан | 1 |
| 31 | 962191 | Уплотнительное кольцо | 1 |
| 32 | 8056204 | Корпус клапан | 1 |
| 38 | 3059245 | Резиновый шланг | 1 |
| 41 | 4505243 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
