Смещаемый стрела (1) — HITACHI EX40UR

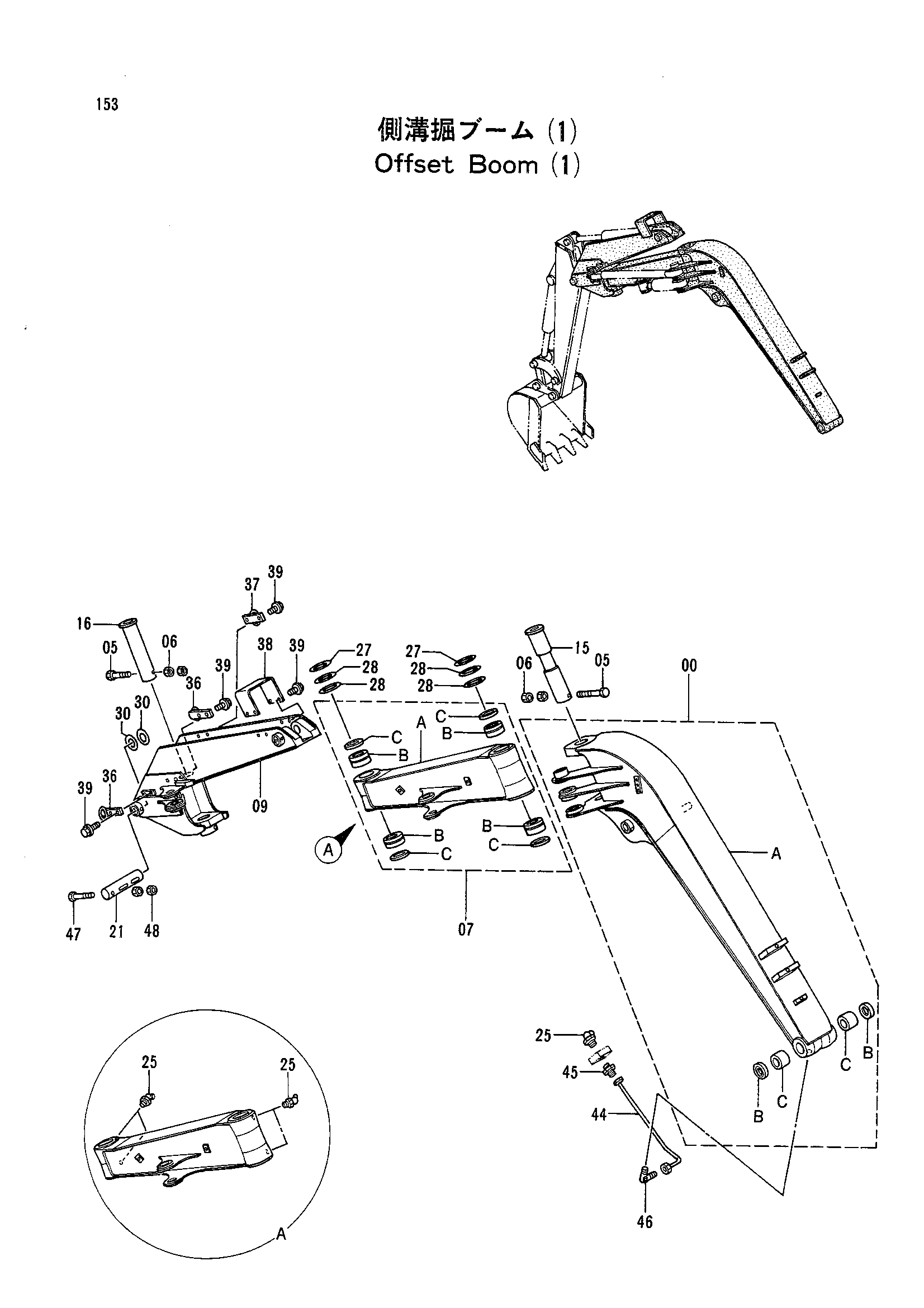

Заводская схема «Смещаемый стрела (1)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052973 | Стрела нижний в сборе | 1 |
| 00A | 5003505 | Стрела нижний | 1 |
| 00B | 4246939 | Пылезащитное уплотнение | 2 |
| 00C | 4311845 | Втулка | 2 |
| 05 | J901604 | Болт | 2 |
| 06 | J950016 | Гайка | 4 |
| 07 | 8052974 | Стрела верхний в сборе | 1 |
| 07A | 6012483 | Стрела верхний | 1 |
| 07B | 4285734 | Втулка | 4 |
| 07C | 4071199 | Пылезащитное уплотнение | 4 |
| 09 | 6012482 | Стойка гидроцилиндр. | 1 |
| 15 | 3059888 | Палец | 1 |
| 16 | 3059659 | Палец | 1 |
| 21 | 3059889 | Палец | 1 |
| 25 | J75581 | Пресс-маслёнка | 5 |
| 27 | 4292661 | Регулировочная шайба 1.0 | 2 |
| 28 | 4292660 | Регулировочная шайба 2.0 | 4 |
| 30 | 4291272 | Регулировочная шайба 0.8 | 2 |
| 36 | 9739200 | Кронштейн | 2 |
| 37 | 9739295 | Кронштейн | 1 |
| 38 | 4302480 | Крышка | 1 |
| 39 | J020820 | Болт с шайбой | 10 |
| 44 | 4313829 | Трубка | 1 |
| 45 | 4130168 | Штуцер трубки | 1 |
| 46 | 4130174 | Штуцер трубки | 1 |
| 47 | 4277602 | Болт | 1 |
| 48 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
