Электрооборудование (1) — HITACHI EX40UR

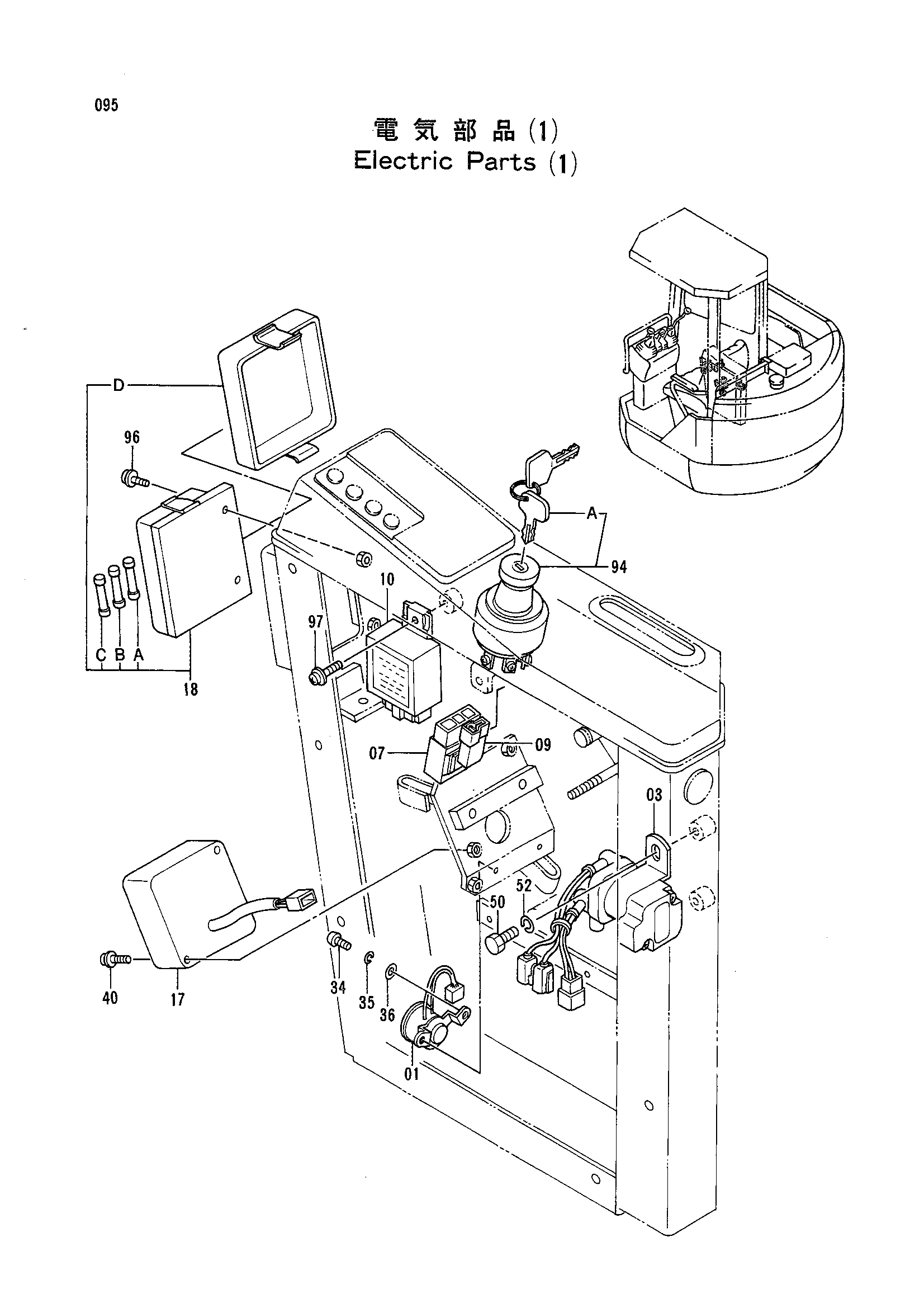

Заводская схема «Электрооборудование (1)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4279591 | Зуммер | 1 |
| 03 | 4288453 | Реле защитный | 1 |
| 07 | 4281141 | Блок диоде | 1 |
| 09 | 4192489 | Диод | 1 |
| 10 | 4254377 | Блок таймер | 1 |
| 17 | 4316666 | Монитор | 1 |
| 18 | 4281142 | Короб предохранитель | 1 |
| 18A | 4164129 | Предохранитель (5A) | 4 |
| 18B | 4127781 | Предохранитель (15A) | 2 |
| 18C | 4257364 | Предохранитель (20A) | 2 |
| 18D | 4316491 | Крышка | 1 |
| 34 | M430513 | Винт | 2 |
| 35 | A590905 | Пружинная шайба | 2 |
| 36 | A590105 | Плоская шайба | 2 |
| 40 | J460625 | Винт с шайбой | 2 |
| 50 | J900814 | Болт | 2 |
| 52 | A590908 | Пружинная шайба | 2 |
| 94 | 4237506 | Выключатель запуск (с шпонка) | 1 |
| 94A | 4187759 | Шпонка запуск (NO. 800)(1=2 детали) | 1 |
| 96 | J680625 | Винт с шайбой | 2 |
| 97 | J460620 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
