Передний трубопроводы (1) — HITACHI EX40UR

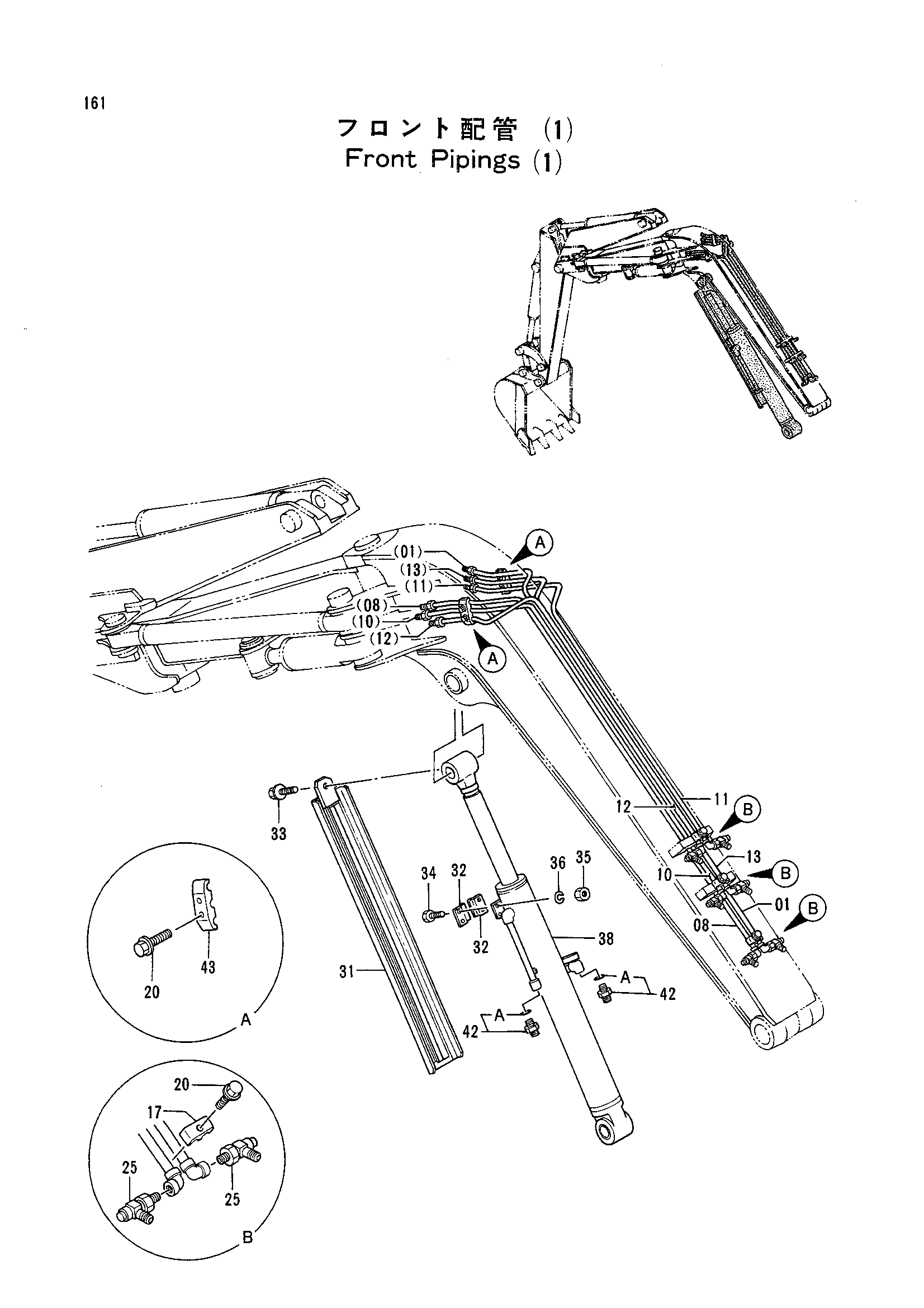

Заводская схема «Передний трубопроводы (1)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8052956 | Трубка | 1 |
| 08 | 8052957 | Трубка | 1 |
| 10 | 8053291 | Трубка | 1 |
| 11 | 8053292 | Трубка | 1 |
| 12 | 8053293 | Трубка | 1 |
| 13 | 8053290 | Трубка | 1 |
| 17 | 4275545 | Хомут трубки | 3 |
| 20 | J010835 замена: J020835 | Болт с шайбой | 7 |
| 20 | J020835 | Болт с шайбой | 7 |
| 25 | 4293264 | Соединение свивел | 6 |
| 31 | 8052972 | Крышка | 1 |
| 31 | 8054538 | Крышка | 1 |
| 31 | 8059019 | Крышка | 1 |
| 32 | 4275521 | Пластина | 2 |
| 33 | J021020 | Болт с шайбой | 1 |
| 33 | J021225 | Болт с шайбой | 1 |
| 34 | J900820 | Болт | 4 |
| 35 | M500807 | Гайка | 4 |
| 36 | A590908 | Пружинная шайба | 4 |
| 38 | 4296821 замена: 4323905 | Гидроцилиндр стрелы | 1 |
| 38 | 4296821 замена: 8059019 | Гидроцилиндр стрелы | 1 |
| 38 | 4296821 замена: J021225 | Гидроцилиндр стрелы | 1 |
| 38 | 4323905 | Гидроцилиндр стрелы | 1 |
| 42 | 4200469 | Адаптер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4312785 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
