Рукоять 1.35M — HITACHI EX40UR

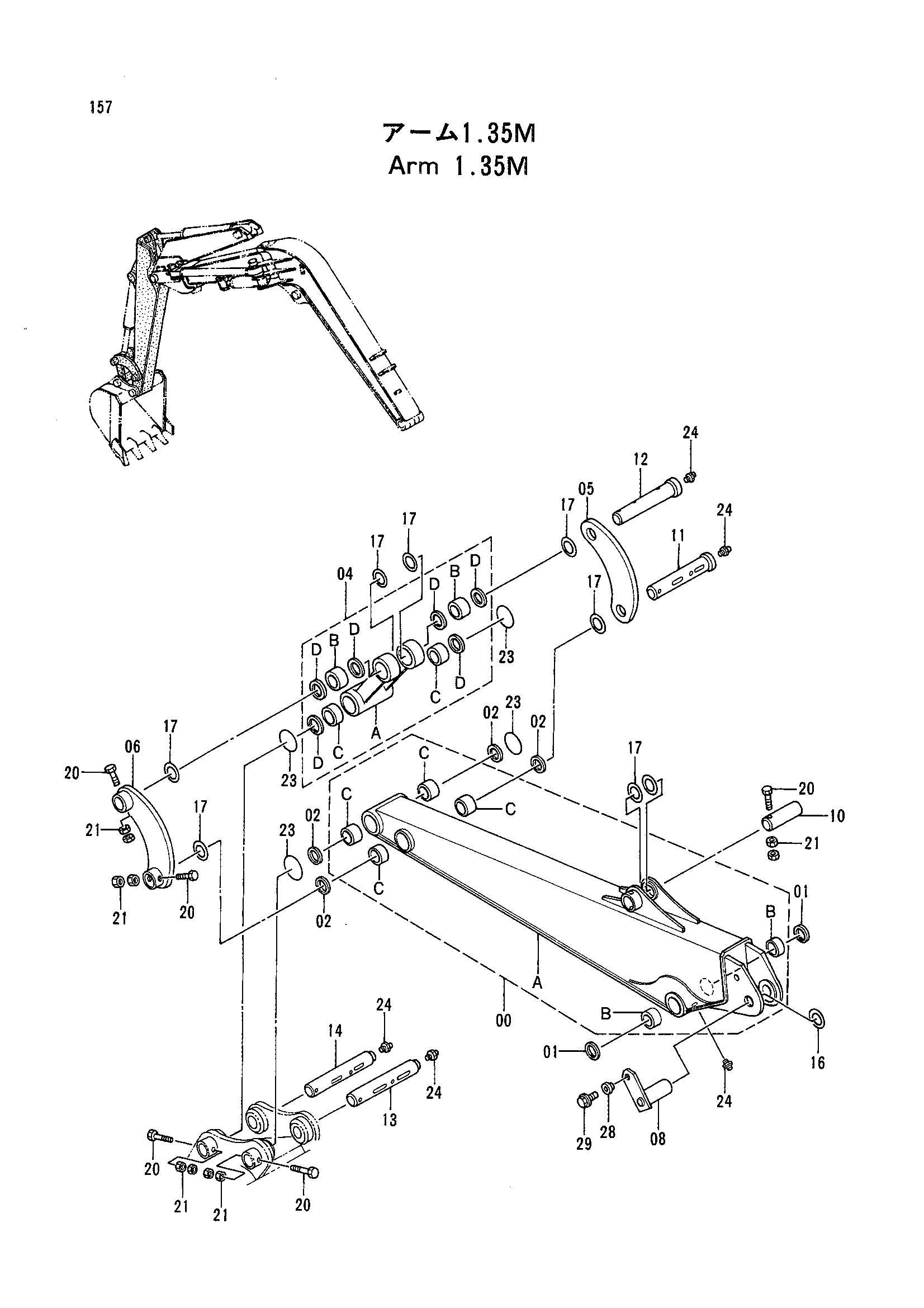

Заводская схема «Рукоять 1.35M» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052959 | Рукоять в сборе | 1 |
| 00A | 6012330 | Рукоять | 1 |
| 00B | 4275534 | Втулка | 2 |
| 00C | 4275522 | Втулка | 4 |
| 01 | 4279531 | Пылезащитное уплотнение | 2 |
| 02 | 4279530 | Пылезащитное уплотнение | 4 |
| 04 | 8051035 | Тяга в сборе | 1 |
| 04A | 3056637 | Тяга | 1 |
| 04B | 4275535 | Втулка | 2 |
| 04C | 4275522 | Втулка | 2 |
| 04D | 4279530 | Пылезащитное уплотнение | 6 |
| 05 | 4275530 | Тяга | 1 |
| 06 | 8050818 | Тяга | 1 |
| 08 | 8053451 | Палец | 1 |
| 10 | 4275532 | Палец | 1 |
| 11 | 3056114 | Палец | 1 |
| 12 | 3056115 | Палец | 1 |
| 13 | 3056176 | Палец | 1 |
| 14 | 3056527 | Палец | 1 |
| 16 | 4291272 | Регулировочная шайба 0.8 | 2 |
| 17 | 4275477 | Регулировочная шайба 0.8 | 16 |
| 20 | 4277471 | Болт | 5 |
| 21 | J950010 | Гайка | 10 |
| 23 | 4275533 | Уплотнительное кольцо | 4 |
| 24 | J75481 | Пресс-маслёнка | 5 |
| 28 | 4294696 | Втулка | 1 |
| 29 | J011230 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
