Топливные трубопроводы — HITACHI EX40UR

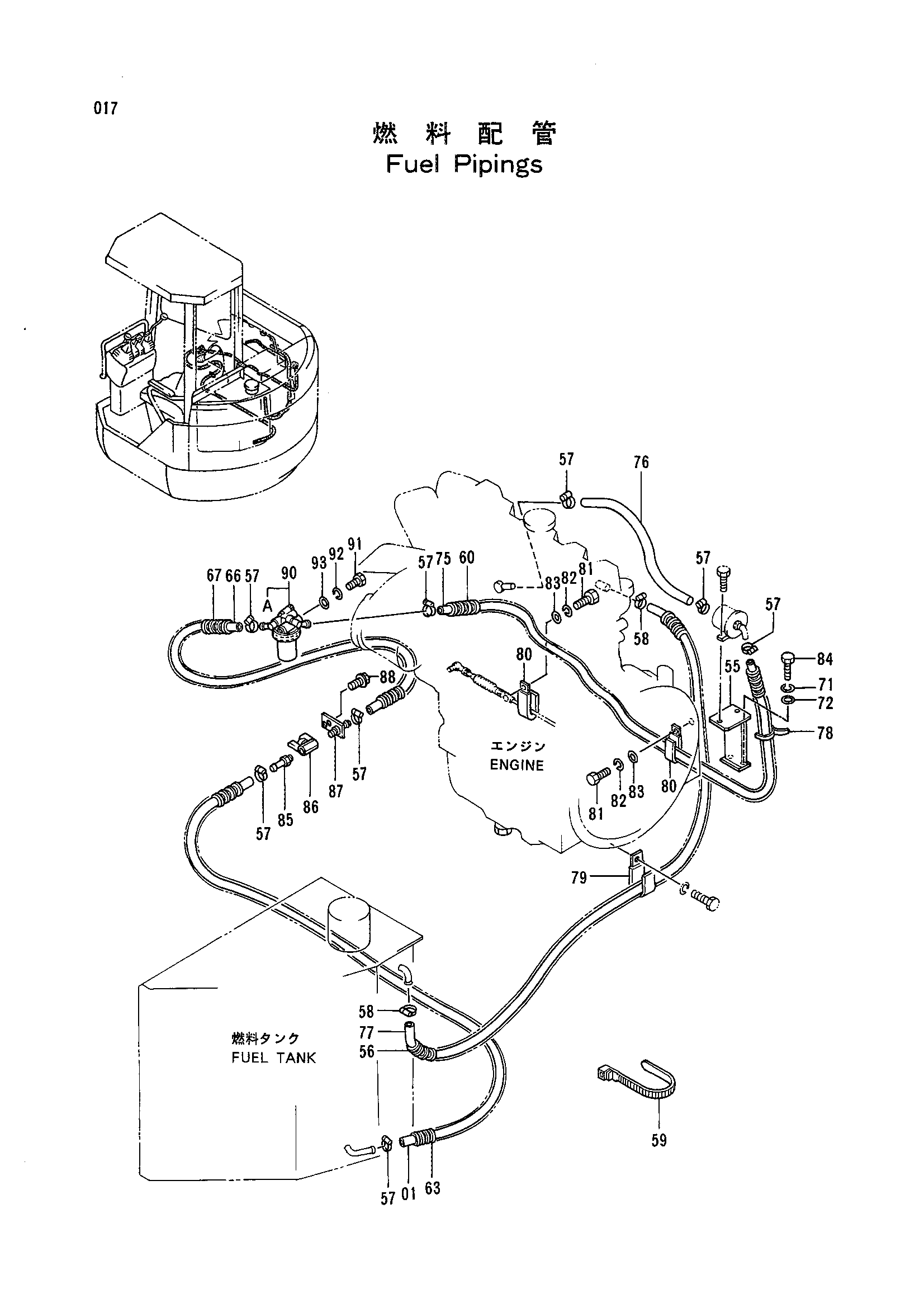

Заводская схема «Топливные трубопроводы» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4305510 | Топливный шланг | 1 |
| 55 | 8053491 | Кронштейн | 1 |
| 56 | 4279479 | Трубка | 1 |
| 56 | 4317482 | Трубка | 1 |
| 57 | 4514700 | Зажим шланг | 8 |
| 58 | 4508575 | Хомут шланга | 2 |
| 59 | 4055311 | Ленточный зажим | 5 |
| 60 | 4288234 | Трубка | 1 |
| 63 | 4311649 | Трубка | 1 |
| 66 | 4296316 | Топливный шланг | 1 |
| 67 | 4296333 | Трубка | 1 |
| 71 | A590908 | Пружинная шайба | 2 |
| 72 | A590108 | Плоская шайба | 2 |
| 75 | 4296313 | Топливный шланг | 1 |
| 76 | 4305511 | Топливный шланг | 1 |
| 77 | 4305512 замена: 4317381 | Шланг обратный | 1 |
| 77 | 4305512 замена: 4317482 | Шланг обратный | 1 |
| 77 | 4317381 | Топливный шланг | 1 |
| 78 | 4291656 | Ленточный зажим | 1 |
| 79 | 4295004 | Хомут | 1 |
| 80 | 4290136 | Хомут | 2 |
| 81 | J901020 | Болт | 2 |
| 82 | A590910 | Пружинная шайба | 2 |
| 83 | A590110 | Плоская шайба | 2 |
| 84 | J900820 | Болт | 2 |
| 85 | 9739335 | Разъём | 1 |
| 86 | 4216448 | Шаровой клапан | 1 |
| 87 | 9739935 | Кронштейн | 1 |
| 88 | J020820 | Болт с шайбой | 2 |
| 90 | 4310225 | Топливный фильтр | 1 |
| 90A | 4313065 | Фильтрующий элемент | 1 |
| 91 | J900865 | Болт | 1 |
| 92 | A590908 | Пружинная шайба | 1 |
| 93 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
