Гидроцилиндр ковша — HITACHI EX40UR

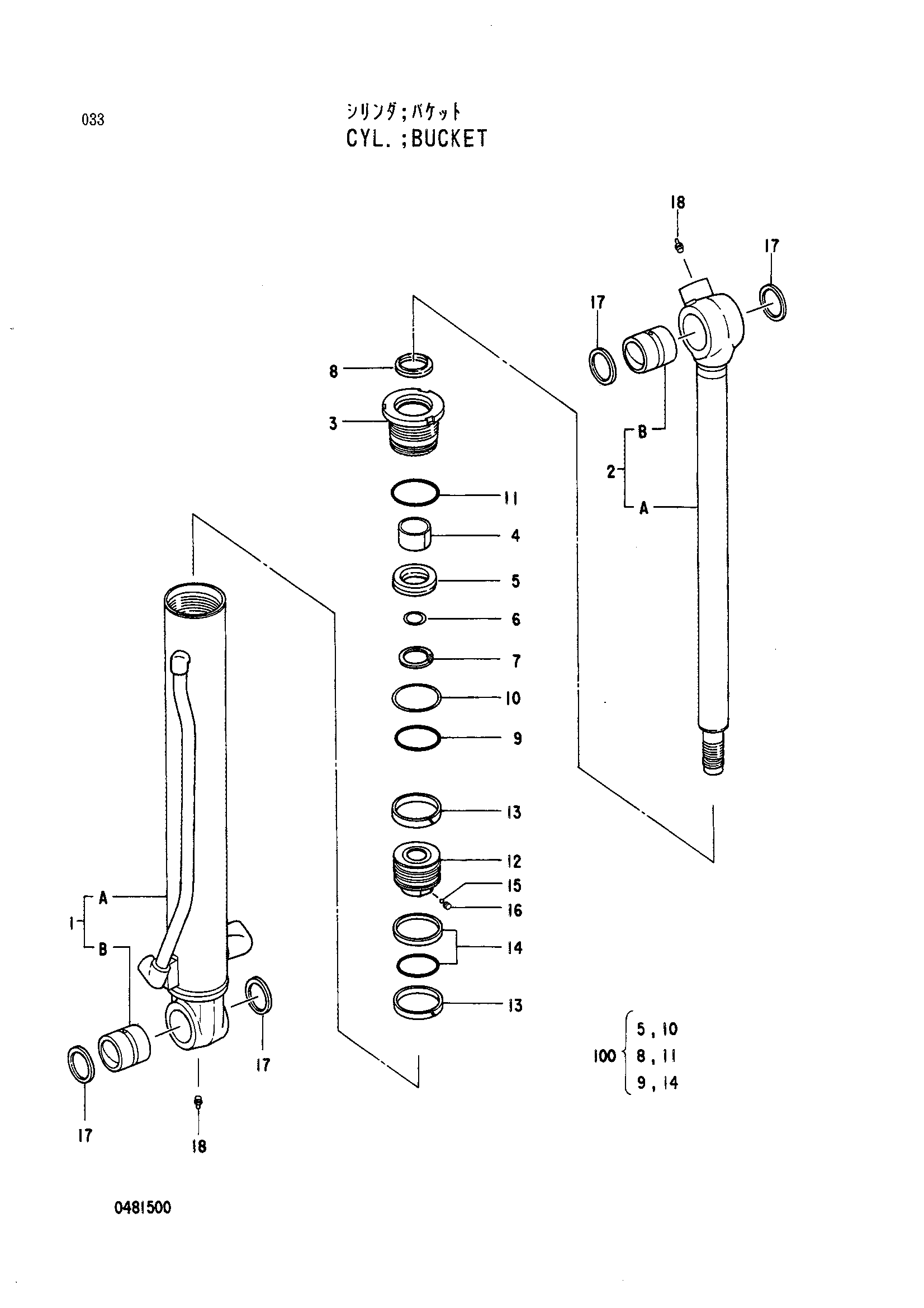

Заводская схема «Гидроцилиндр ковша» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4296823 | Гидроцилиндр ковша | 1 | |
| 1 | 4305788 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0481002 | Втулка пальца | 1 |
| 2 | 4305802 | Шток поршня в сборе | 1 |
| 2B | 0481002 | Втулка пальца | 1 |
| 3 | 0479001 | Головка гидроцилиндра | 1 |
| 4 | 0479002 | Втулка | 1 |
| 5 | 0479003 | U-образная манжета | 1 |
| 6 | 0479004 | Манжета | 1 |
| 7 | 0479005 | Стопорное кольцо | 1 |
| 8 | 0479006 | Грязесъёмное кольцо | 1 |
| 9 | 0479007 | Уплотнительное кольцо | 1 |
| 10 | 0479008 | Опорное кольцо | 1 |
| 11 | 0478907 | Уплотнительное кольцо | 1 |
| 12 | 0479009 | Поршень | 1 |
| 13 | 0479010 | Направляющее кольцо | 2 |
| 14 | 0479011 | Кольцо уплотнение в сборе | 1 |
| 15 | 0429917 | Стальной шарик | 1 |
| 16 | 0479012 | Установочный винт | 1 |
| 17 | 0480915 | Пылезащитное уплотнение | 4 |
| 18 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 4305781 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
