Масляный радиатор трубопроводы (4) — HITACHI EX40UR

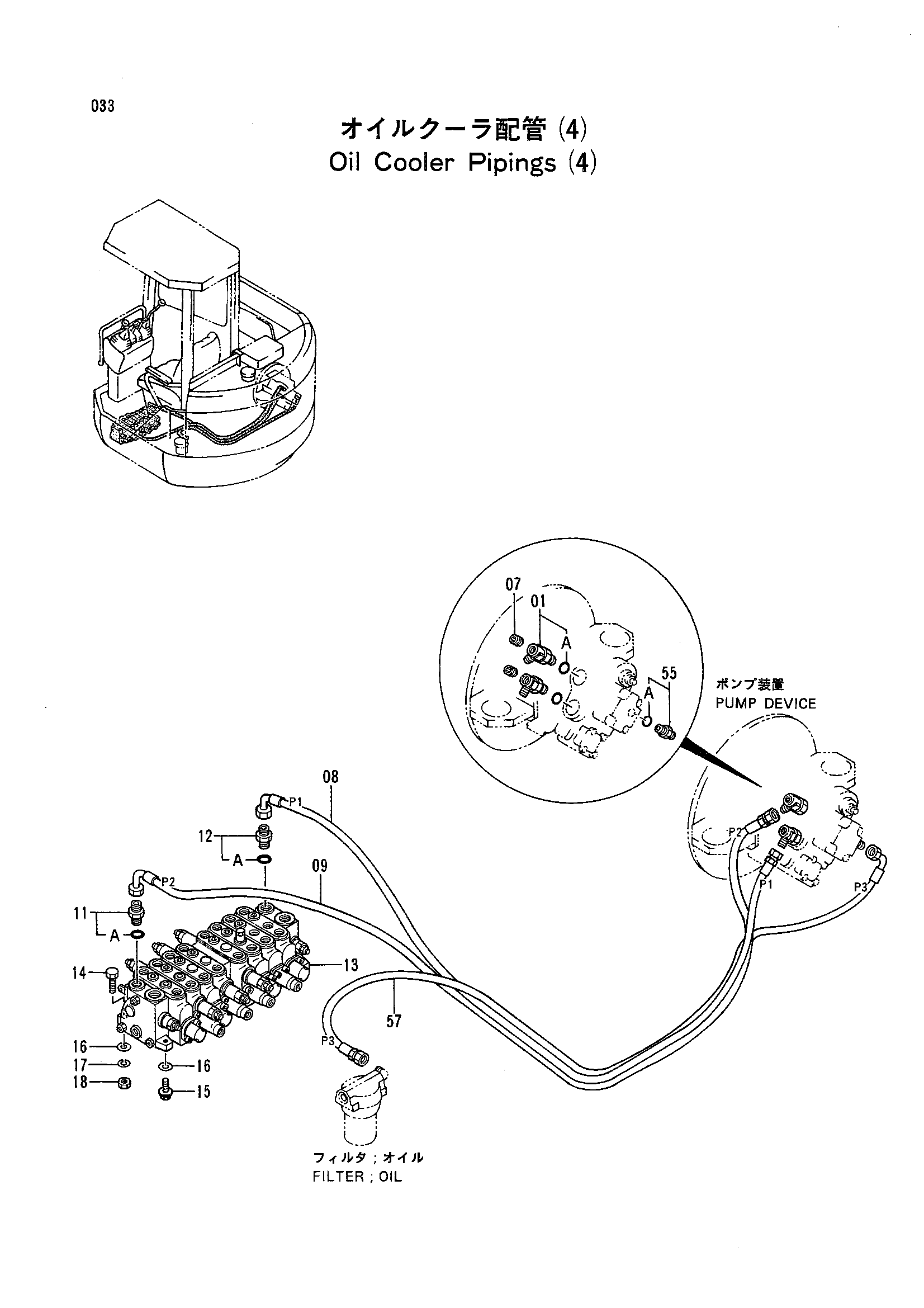

Заводская схема «Масляный радиатор трубопроводы (4)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278671 | Тройник | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 94-2011 | Пробка | 2 |
| 08 | 4305401 | Шланг (P1) | 1 |
| 09 | 4305402 | Шланг (P2) | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4276940 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4287492 | Гидрораспределитель | 1 |
| 14 | J901030 | Болт | 2 |
| 15 | J011025 | Болт с шайбой | 2 |
| 16 | A590110 | Плоская шайба | 4 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | J950010 | Гайка | 2 |
| 55 | 4200466 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4305406 | Шланг (P3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
