Рама — HITACHI EX40UR

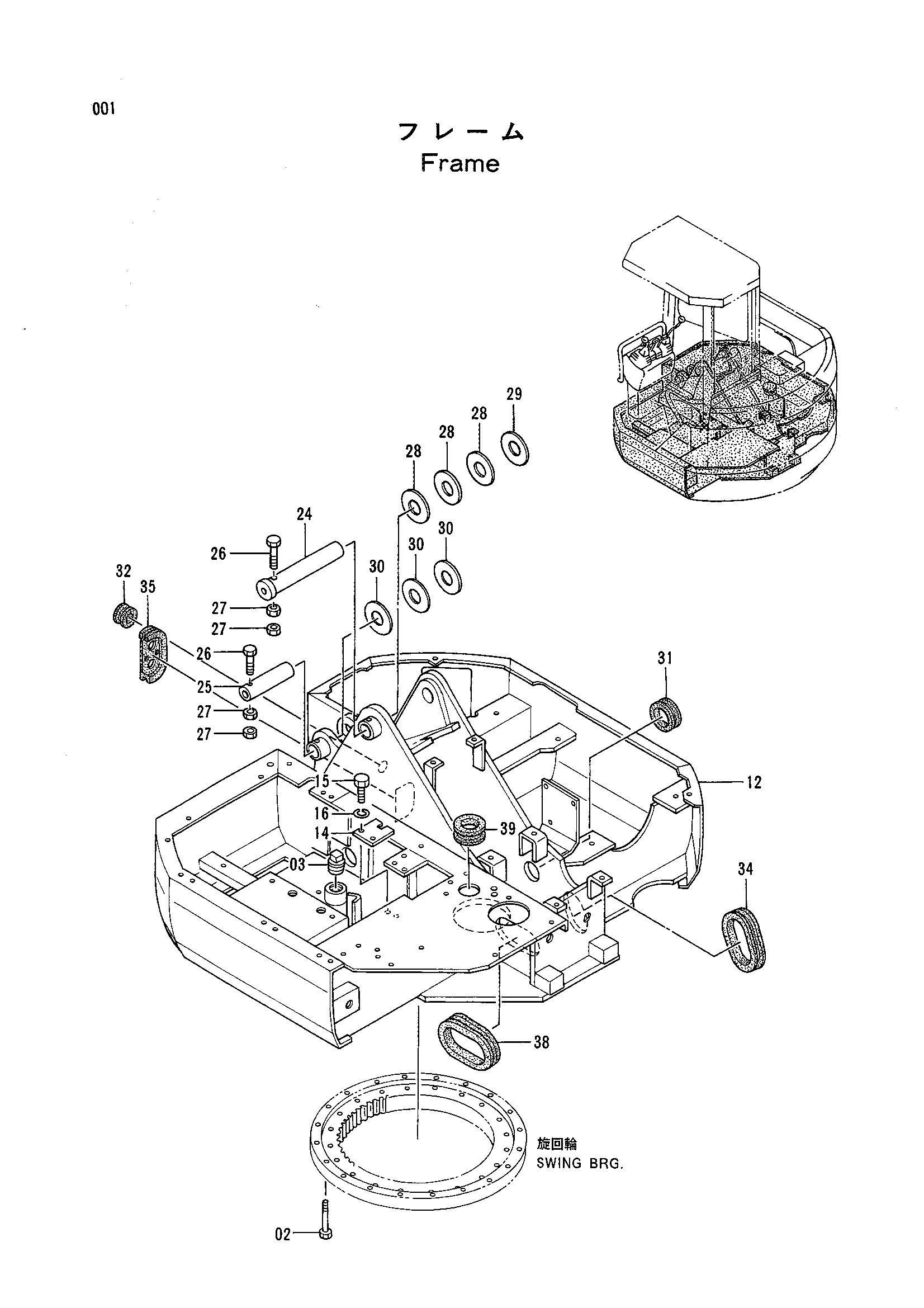

Заводская схема «Рама» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J931260 | Болт | 18 |
| 03 | J75214 | Пробка | 1 |
| 12 | 5003747 | Рама основной | 1 |
| 14 | 4276606 | Ограничитель | 1 |
| 15 | J901225 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 2 |
| 24 | 3059247 | Палец | 1 |
| 25 | 3059187 | Палец | 1 |
| 26 | J901290 | Болт | 2 |
| 27 | J950012 | Гайка | 4 |
| 28 | 4290990 | Шайба | 3 |
| 29 | 4290991 | Шайба | 1 |
| 30 | 4290992 | Шайба | 3 |
| 31 | 4255530 | Резиновая втулка | 1 |
| 32 | 4196825 | Резиновая втулка | 2 |
| 34 | 4304274 | Резиновая втулка | 1 |
| 35 | 4304275 | Резиновая втулка | 1 |
| 38 | 4304273 | Резиновая втулка | 1 |
| 39 | 4208279 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
