Навес — HITACHI EX40UR

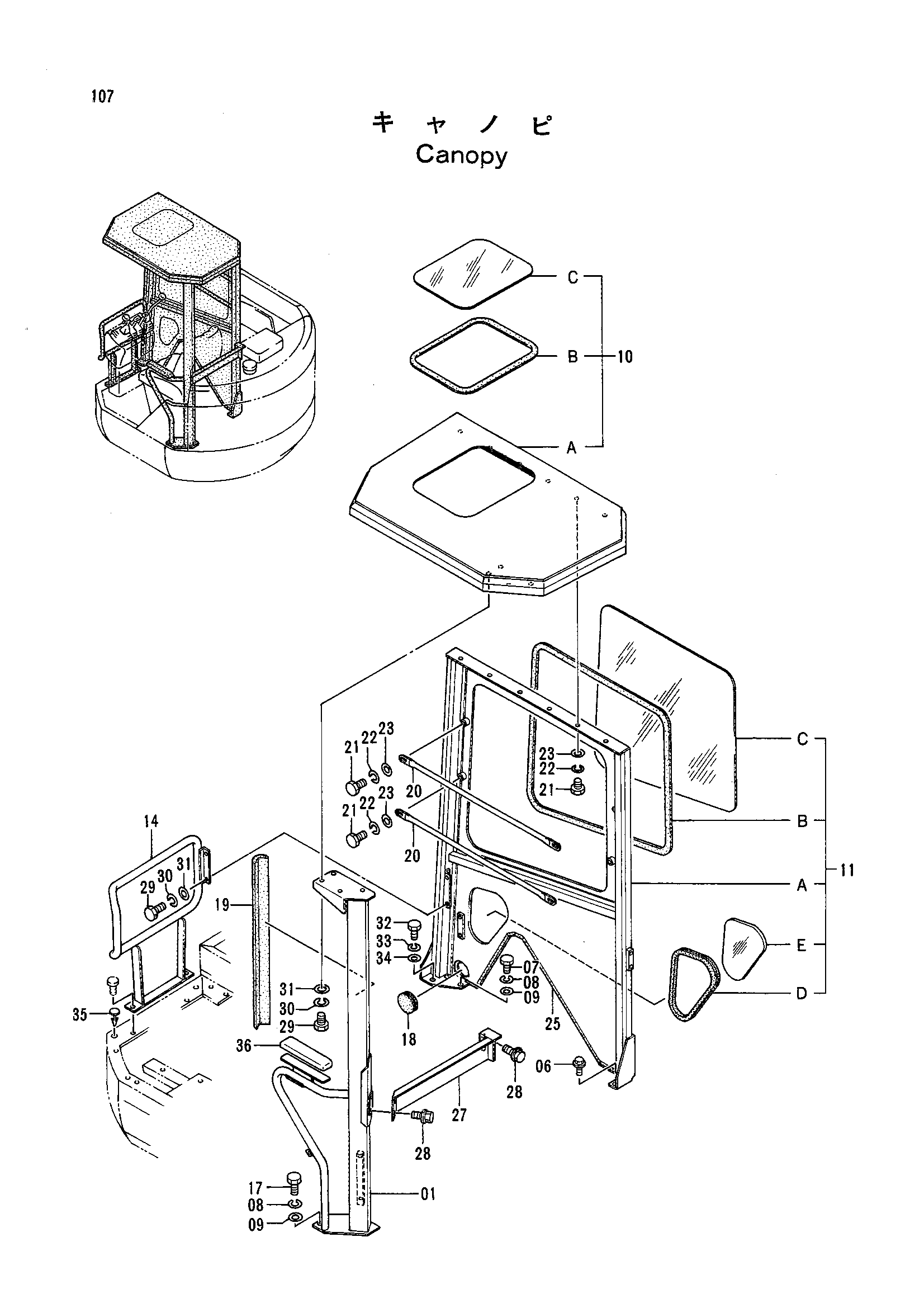

Заводская схема «Навес» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7026243 | Поле | 1 |
| 06 | J031225 | Болт с шайбой | 1 |
| 07 | J901225 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 6 |
| 09 | A590112 | Плоская шайба | 6 |
| 10 | 9116026 | Рооф в сборе | 1 |
| 10A | 6012946 | Рама рооф | 1 |
| 10B | 3062075 | Уплотнитель | 1 |
| 10C | 4302478 | Пластина | 1 |
| 11 | 9116027 | Защита в сборе | 1 |
| 11A | 6012930 | Рама защита | 1 |
| 11B | 2034206 | Уплотнитель | 1 |
| 11C | 3062074 | Пластина | 1 |
| 11D | 4314447 | Уплотнитель | 1 |
| 11E | 4313911 | Пластина | 1 |
| 14 | 7026274 | Стойка | 1 |
| 17 | J901235 | Болт | 4 |
| 18 | 4075227 | Резиновая втулка | 1 |
| 19 | 3065221 | Амортизатор | 1 |
| 20 | 3063193 | Защитный кожух | 2 |
| 21 | J900820 | Болт | 10 |
| 22 | A590908 | Пружинная шайба | 10 |
| 23 | A590108 | Плоская шайба | 10 |
| 25 | 4305522 | Резиновое уплотнение | 1 |
| 27 | 9739829 | Кронштейн | 1 |
| 28 | J021025 | Болт с шайбой | 4 |
| 29 | J901025 | Болт | 6 |
| 30 | A590910 | Пружинная шайба | 6 |
| 31 | A590110 | Плоская шайба | 6 |
| 32 | J901630 | Болт | 1 |
| 33 | A590916 | Пружинная шайба | 1 |
| 34 | A590116 | Плоская шайба | 1 |
| 35 | 4296301 | Пробка | 1 |
| 36 | 4313283 | Опора рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
