Рычаг тяга (смещаемый стрела) — HITACHI EX40UR

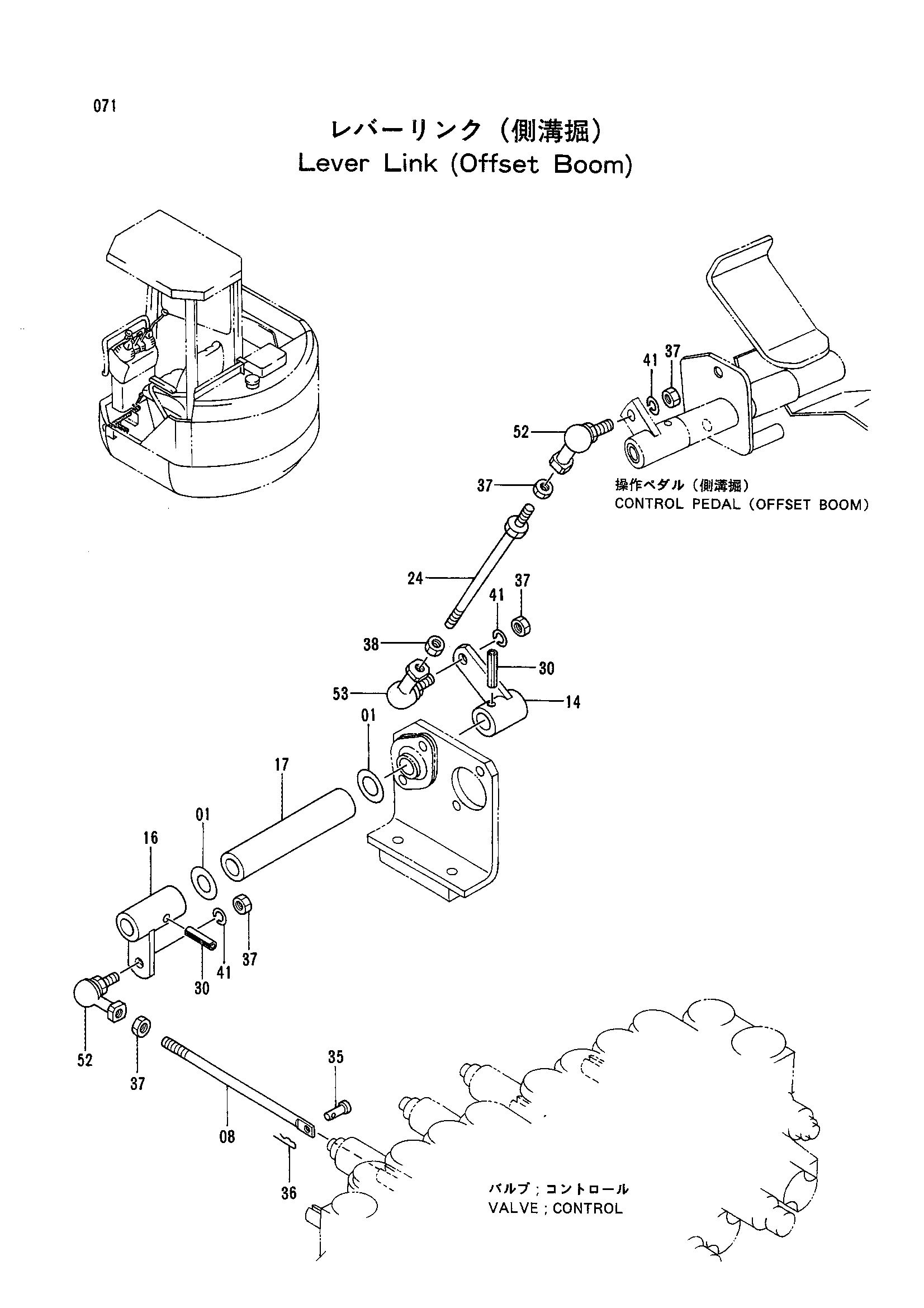

Заводская схема «Рычаг тяга (смещаемый стрела)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4289754 | Регулировочная шайба 0.5 | 2 |
| 08 | 4292409 | Шток | 1 |
| 14 | 9738635 | Тяга | 1 |
| 16 | 9737498 | Тяга | 1 |
| 17 | 4291641 | Проставка | 1 |
| 24 | 9738614 | Шток | 1 |
| 30 | 967380 | Пружинный штифт | 2 |
| 35 | 4279607 | Палец | 1 |
| 36 | 4022695 | Стопорный палец | 1 |
| 37 | M500807 | Гайка | 5 |
| 38 | M580008 | Гайка (левый) | 1 |
| 41 | A590908 | Пружинная шайба | 3 |
| 52 | 4287792 | Шарнир | 2 |
| 53 | 4287793 | Соединение шарик (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
