Передний трубопроводы (2) — HITACHI EX40UR

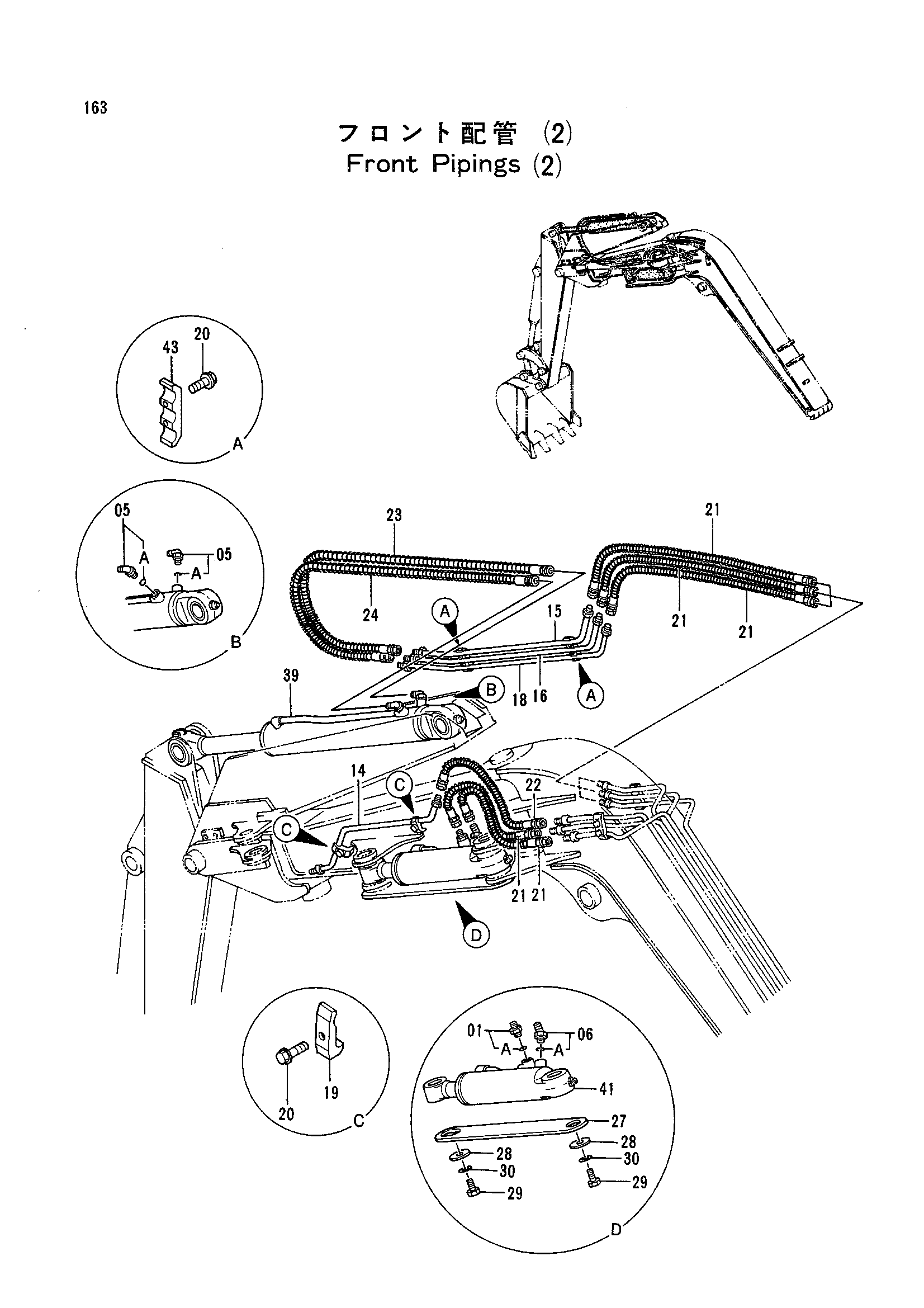

Заводская схема «Передний трубопроводы (2)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4190244 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 8053294 | Трубка | 1 |
| 15 | 8053295 | Трубка | 1 |
| 16 | 8053296 | Трубка | 1 |
| 18 | 8053297 | Трубка | 1 |
| 19 | 4138227 | Хомут трубки | 2 |
| 20 | J010835 замена: J020835 | Болт с шайбой | 6 |
| 20 | J020835 | Болт с шайбой | 6 |
| 21 | 4309631 | Шланг | 5 |
| 22 | 4309632 | Шланг | 1 |
| 23 | 4309633 | Шланг | 1 |
| 24 | 4295826 | Шланг | 1 |
| 27 | 4308131 | Ограничитель | 1 |
| 28 | 4295223 | Шайба | 2 |
| 29 | J901430 | Болт | 2 |
| 30 | A590914 | Пружинная шайба | 2 |
| 39 | 4296822 | Гидроцилиндр рукояти | 1 |
| 41 | 4296825 | Гидроцилиндр. смещаемый | 1 |
| 43 | 4312785 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
