Провод жгут проводов — HITACHI EX40UR

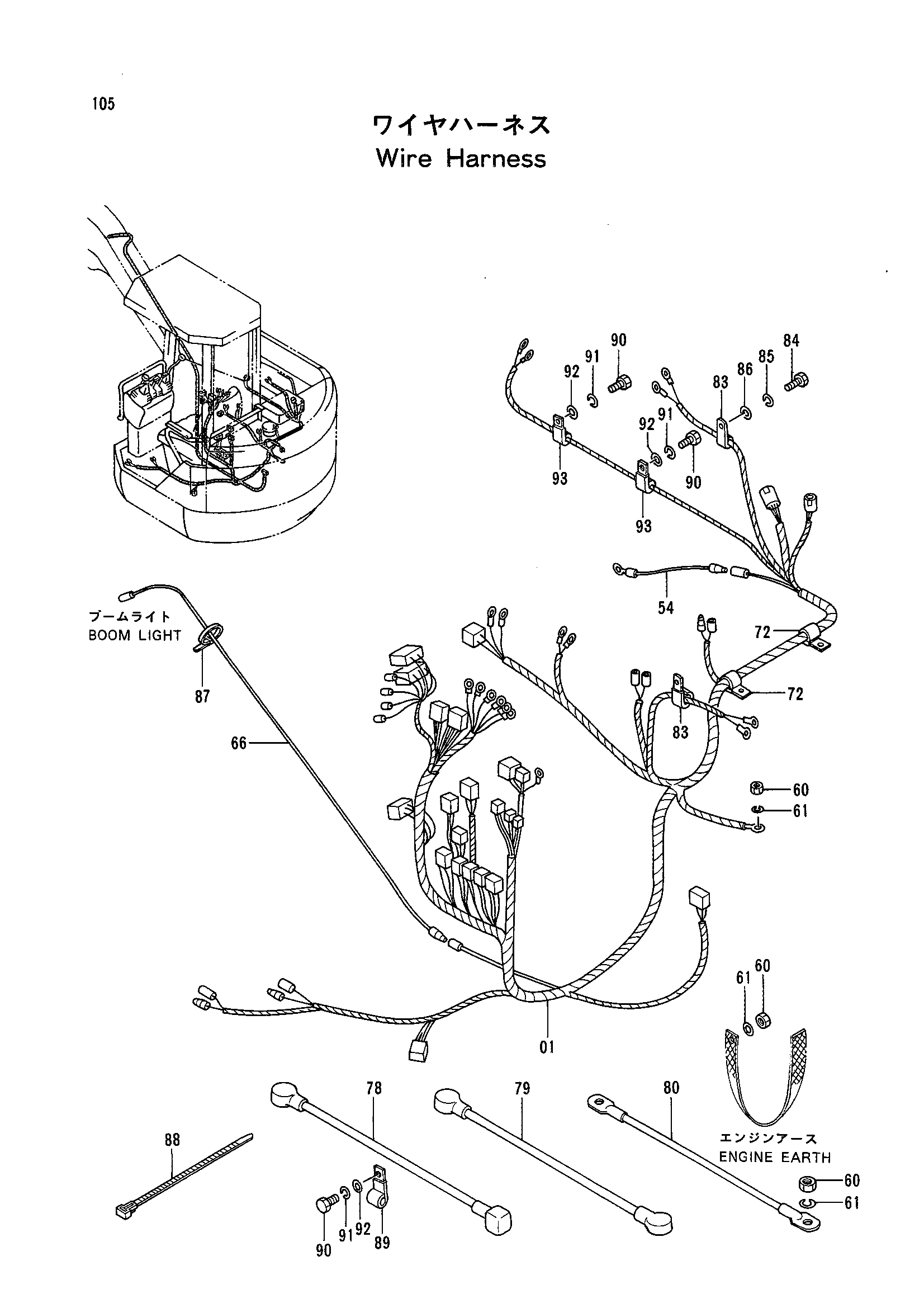

Заводская схема «Провод жгут проводов» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1018559 | Жгут проводов | 1 |
| 54 | 4309810 | Жгут проводов провод(масляный прес. SW.) | 1 |
| 60 | J950010 | Гайка | 3 |
| 61 | A590910 | Пружинная шайба | 3 |
| 66 | 4305991 | Жгут проводов провод(стрела освещение) | 1 |
| 72 | 4291657 | Хомут | 2 |
| 78 | 4304125 | Трос(аккумулятор(+) - аккумулятор реле) | 1 |
| 79 | 4304126 | Трос(аккумулятор реле - стартер) | 1 |
| 80 | 4304131 | Трос(аккумулятор(-) - масса) | 1 |
| 83 | 4290136 | Хомут | 2 |
| 84 | J900816 | Болт | 1 |
| 85 | A590908 | Пружинная шайба | 1 |
| 86 | A590108 | Плоская шайба | 1 |
| 87 | 4055312 | Ленточный зажим | 10 |
| 88 | 4291656 | Ленточный зажим | 8 |
| 89 | 4291657 | Хомут | 2 |
| 90 | J901016 | Болт | 4 |
| 91 | A590910 | Пружинная шайба | 4 |
| 92 | A590110 | Плоская шайба | 4 |
| 93 | 4290136 | Хомут | 2 |
| 93 | 4291657 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
