Основной трубопроводы (1) — HITACHI EX40UR

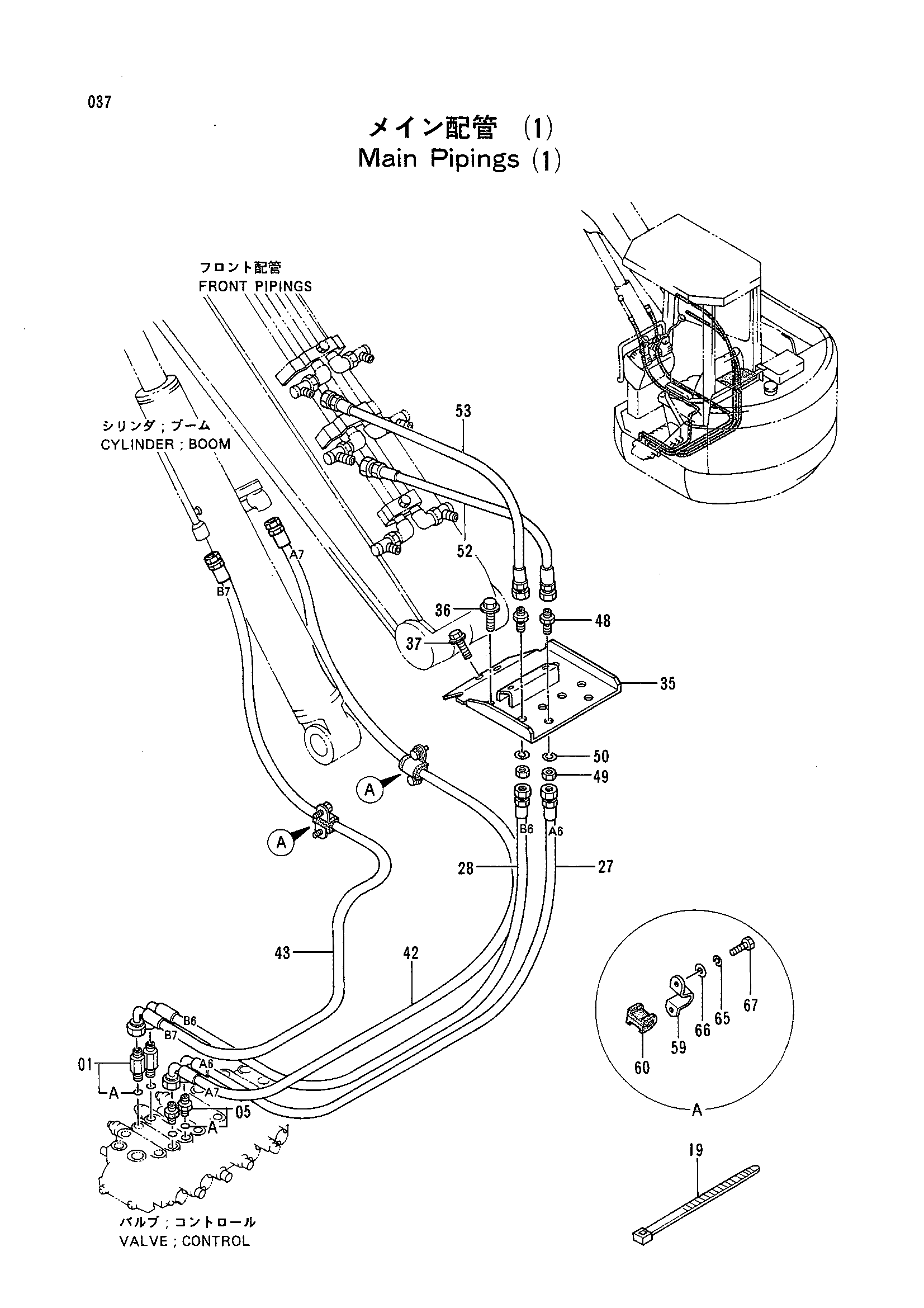

Заводская схема «Основной трубопроводы (1)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4276967 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4121859 | Ленточный зажим | 10 |
| 27 | 4305420 | Шланг (A6) | 1 |
| 28 | 4305421 | Шланг (B6) | 1 |
| 35 | 8055461 | Кронштейн | 1 |
| 36 | J031030 | Болт с шайбой | 2 |
| 37 | J031225 | Болт с шайбой | 2 |
| 42 | 4313287 | Шланг (A7) | 1 |
| 43 | 4313288 | Шланг (B7) | 1 |
| 48 | 4202532 | Адаптер | 2 |
| 49 | 4202531 | Гайка | 2 |
| 50 | A590916 | Пружинная шайба | 2 |
| 52 | 4313714 | Шланг | 1 |
| 53 | 4294860 | Шланг | 1 |
| 59 | 4288710 | Хомут | 2 |
| 60 | 4288709 | Резиновая втулка | 2 |
| 65 | A590908 | Пружинная шайба | 4 |
| 66 | A590108 | Плоская шайба | 4 |
| 67 | J900820 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
