Смещаемый стрела (2) — HITACHI EX40UR

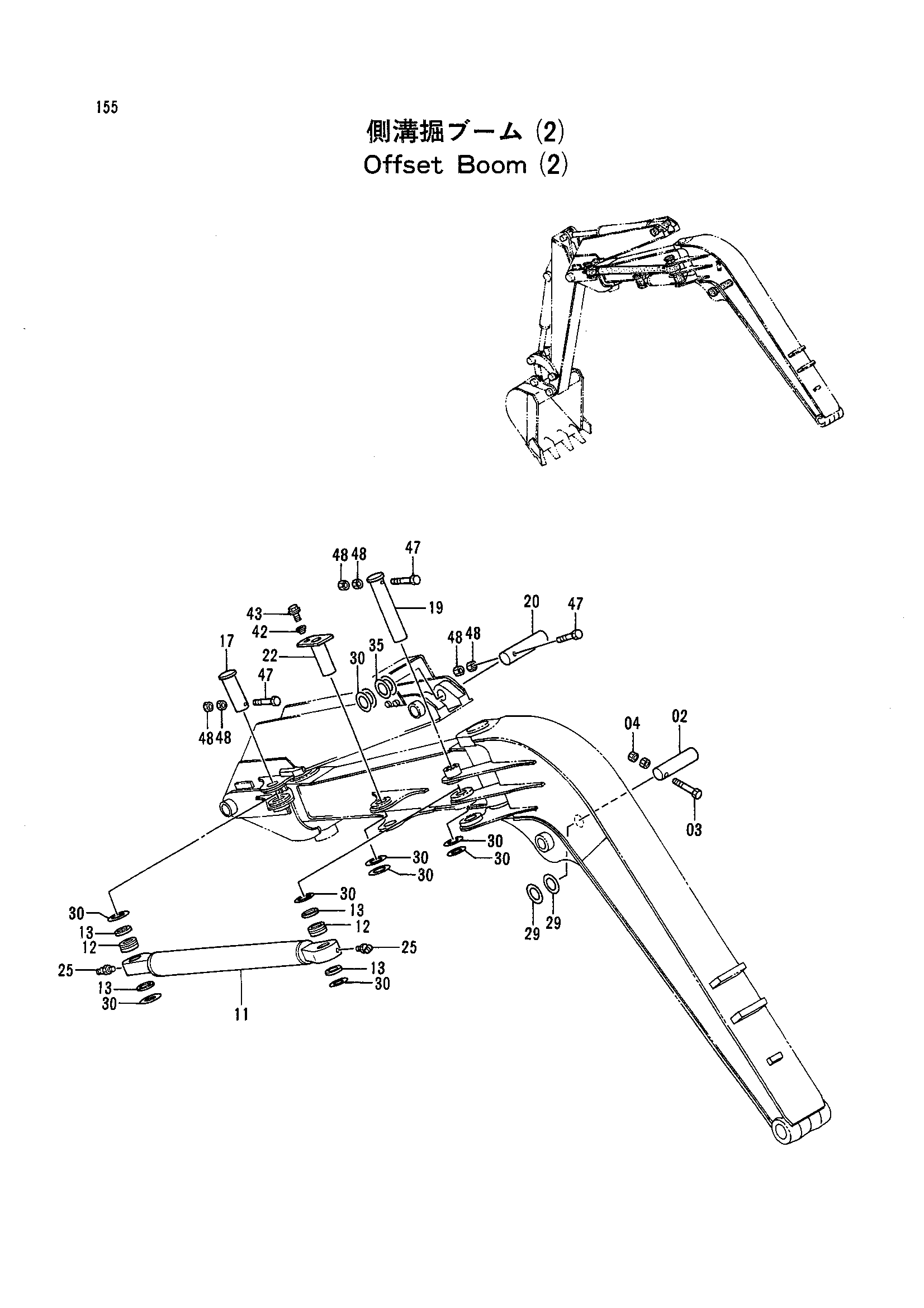

Заводская схема «Смещаемый стрела (2)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4292297 | Палец | 1 |
| 03 | J901290 | Болт | 1 |
| 04 | J950012 | Гайка | 2 |
| 11 | 9737001 | Стойка | 1 |
| 12 | 4291437 | Втулка | 2 |
| 13 | 4279531 | Пылезащитное уплотнение | 4 |
| 17 | 4291441 | Палец | 1 |
| 19 | 3059660 | Палец | 1 |
| 20 | 4292298 | Палец | 1 |
| 22 | 9737003 | Палец | 1 |
| 25 | J75581 | Пресс-маслёнка | 2 |
| 29 | 4291273 | Регулировочная шайба 0.8 | 2 |
| 30 | 4291272 | Регулировочная шайба 0.8 | 10 |
| 35 | 4312784 | Регулировочная шайба 2.0 | 2 |
| 42 | 4294696 | Втулка | 1 |
| 43 | J011230 | Болт с шайбой | 1 |
| 47 | 4277602 | Болт | 3 |
| 48 | J950010 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
