Механизм натяжения (резиновая гусеница) — HITACHI EX40UR

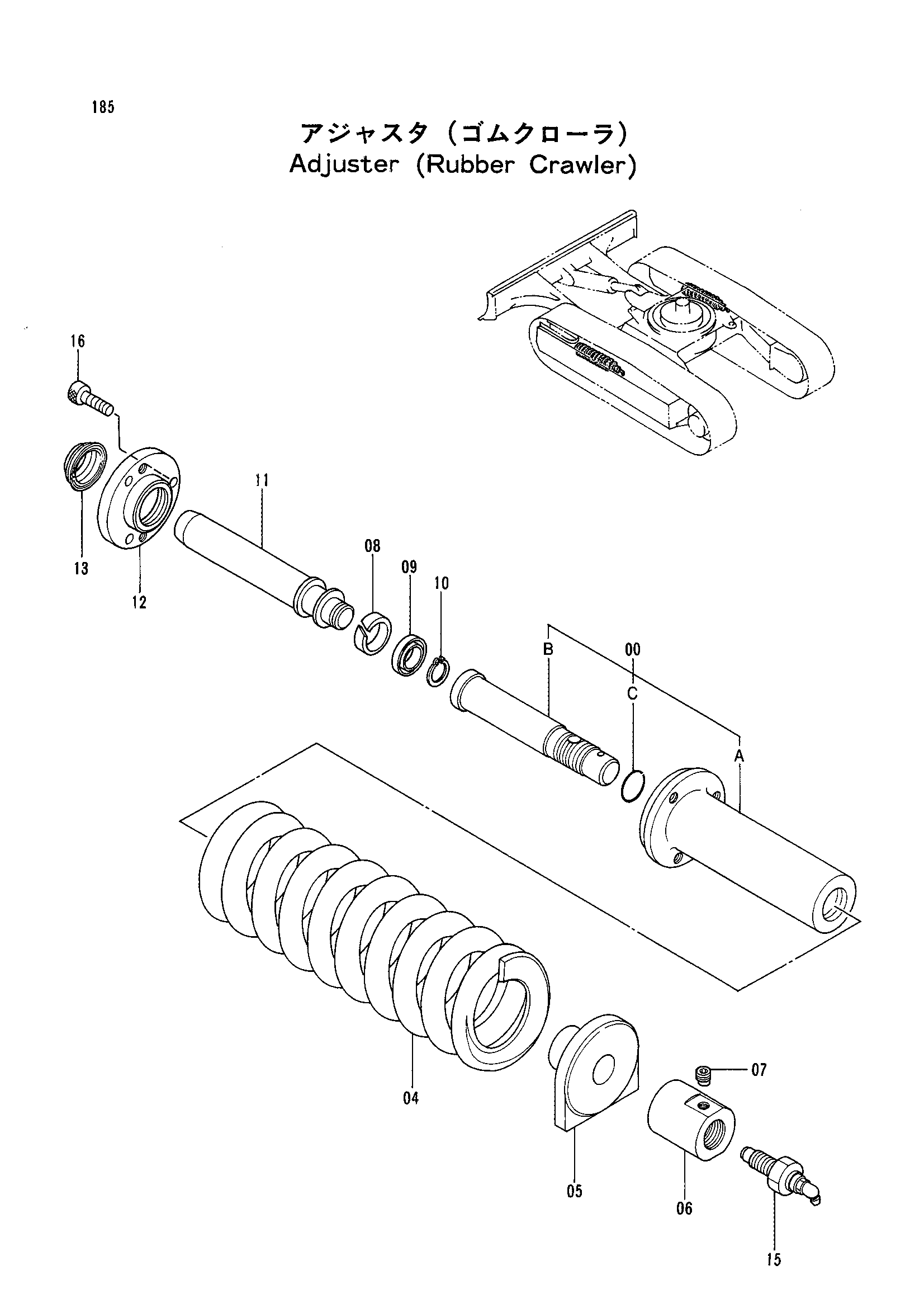

Заводская схема «Механизм натяжения (резиновая гусеница)» для HITACHI EX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9115128 | Механизм натяжения в сборе | 2 | |
| 9128413 | Механизм натяжения в сборе | 2 | |
| 00 | 9102266 | Гидроцилиндр. в сборе | 1 |
| 00 | 9128414 | Гидроцилиндр. в сборе | 1 |
| 00A | 3056319 | Гидроцилиндр | 1 |
| 00A | 3067319 | Гидроцилиндр | 1 |
| 00B | 3056320 | Шток | 1 |
| 00B | 3067320 | Шток | 1 |
| 00C | 955020 | Уплотнительное кольцо | 1 |
| 00C | 987581 | Уплотнительное кольцо | 1 |
| 04 | 3062089 | Пружина | 1 |
| 04 | 3067321 | Пружина | 1 |
| 05 | 4276123 | Шайба | 1 |
| 05 | 4326529 | Шайба | 1 |
| 06 | 4276122 | Гайка | 1 |
| 06 | 4285040 | Гайка | 1 |
| 07 | 4276113 | Пробка | 1 |
| 07 | 4276113 | Пробка | 1 |
| 08 | 4242156 | Износостойкое кольцо | 1 |
| 08 | 4276120 | Износостойкое кольцо | 1 |
| 09 | 4242157 | U-образная манжета | 1 |
| 09 | 4276121 | U-образная манжета | 1 |
| 10 | 959500 | Стопорное кольцо | 1 |
| 10 | 959500 | Стопорное кольцо | 1 |
| 11 | 3056321 | Шток поршня | 1 |
| 11 | 3067322 | Шток поршня | 1 |
| 12 | 3056322 | Фланец | 1 |
| 12 | 3067323 | Фланец | 1 |
| 13 | 4276124 | Пылезащитное уплотнение | 1 |
| 13 | 4285037 | Пылезащитное уплотнение | 1 |
| 15 | 4276114 | Клапан | 1 |
| 15 | 4276114 | Клапан | 1 |
| 16 | M340818 | Болт с внутренним шестигранником | 3 |
| 16 | M340820 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
