Основной трубопроводы (2) — HITACHI EX40U

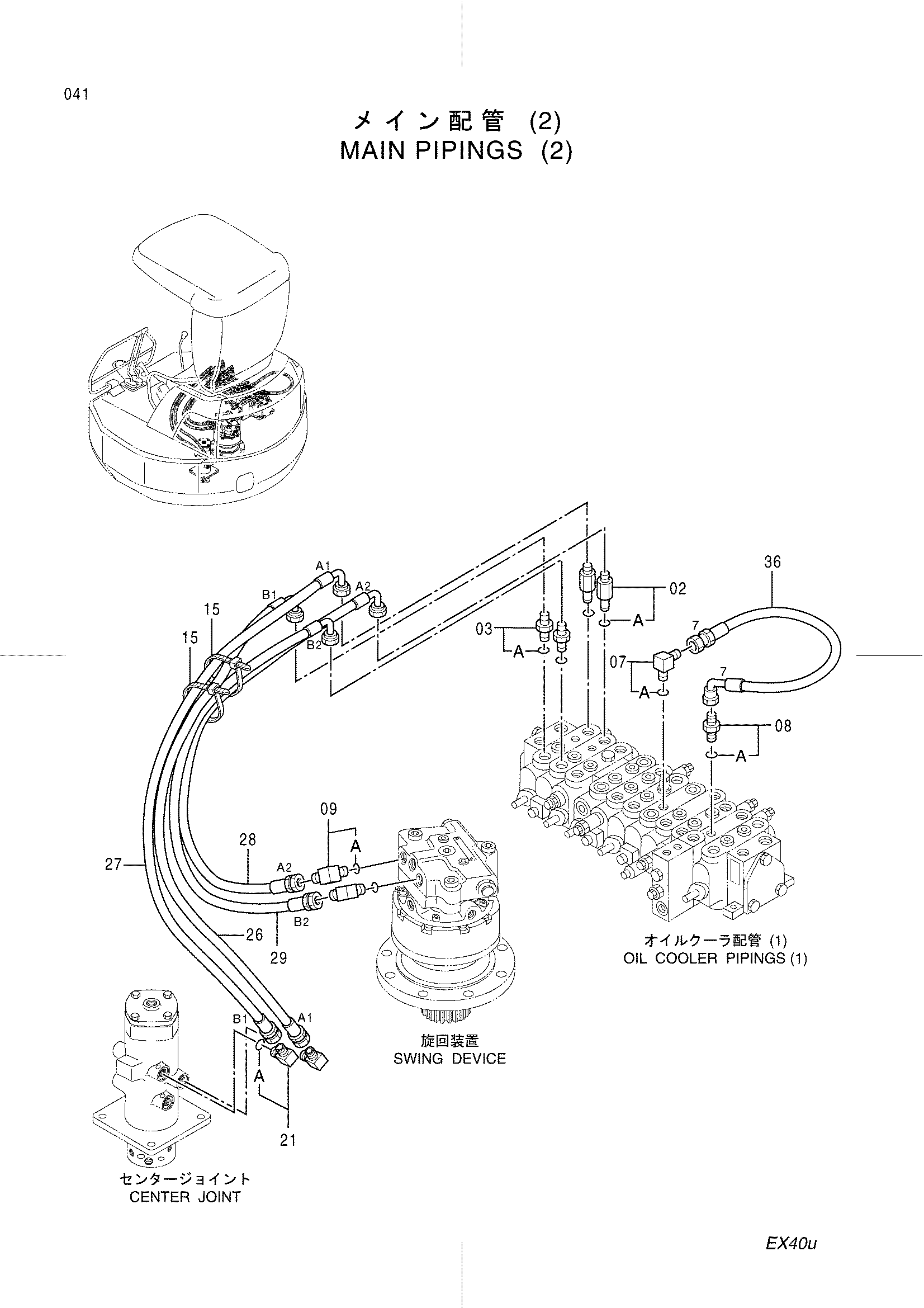

Заводская схема «Основной трубопроводы (2)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4276967 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200469 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4276965 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4154671 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4055312 | Ленточный зажим | 2 |
| 21 | 4277654 | Угловой штуцер | 2 |
| 21A | R26448R | Уплотнительное кольцо | 1 |
| 26 | 4401380 | Шланг (A1) | 1 |
| 27 | 4401381 | Шланг (B1) | 1 |
| 28 | 4401382 | Шланг (A2) | 1 |
| 29 | 4401383 | Шланг (B2) | 1 |
| 36 | 4401390 | Шланг (7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
