Пилотный трубопроводы (1-1) — HITACHI EX40U

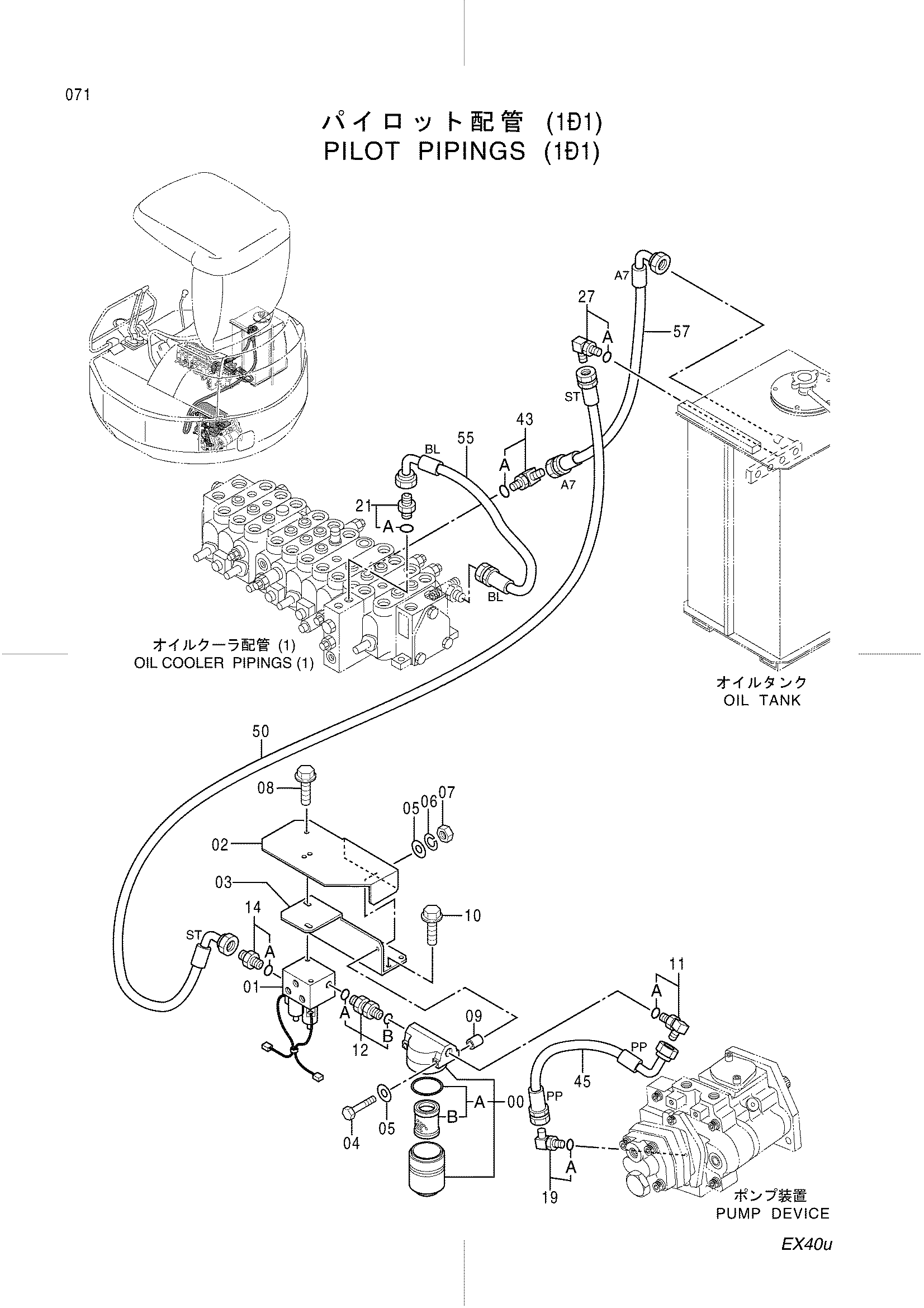

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент(с уплотнительное кольцо) | 1 |
| 00B | 4294129 | Элемент | 1 |
| 01 | 4390495 | Электромагнитный клапан | 1 |
| 02 | 3081637 | Пластина | 1 |
| 03 | 3079537 | Кронштейн | 1 |
| 04 | J960680 | Болт | 1 |
| 05 | J253106 | Плоская шайба | 2 |
| 06 | J252106 | Пружинная шайба | 1 |
| 07 | J231106 | Гайка | 1 |
| 08 | J051020 | Болт с шайбой | 2 |
| 09 | 4277425 | Проставка | 1 |
| 10 | J051025 | Болт с шайбой | 4 |
| 11 | 4200471 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4304543 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 12B | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200465 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4154671 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4154670 | Угловой штуцер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4401348 | Шланг (PP) | 1 |
| 50 | 4401366 | Шланг (ST) | 1 |
| 55 | 4401369 | Шланг (BL) | 1 |
| 57 | 4401329 | Пластиковый шланг (A7) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
