Дополнительные гидролинии (верхняя платформа) — HITACHI EX40U

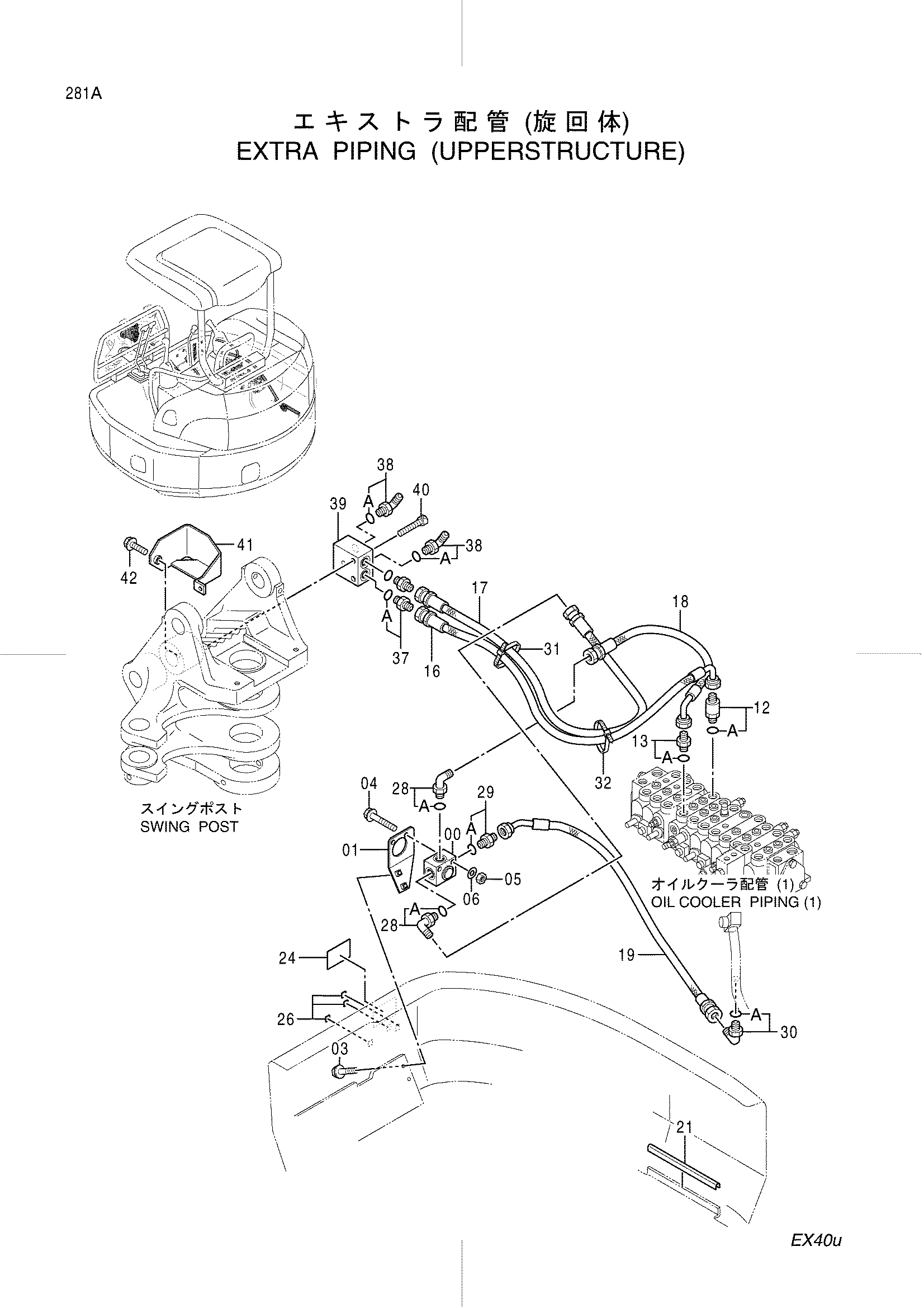

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4340948	Клапан селектор	1
01	9749203	Кронштейн	1
03	J090830	Болт с шайбой	2
04	J090865	Болт с шайбой	2
05	J231108	Гайка	2
06	J253108	Плоская шайба	2
12	4276940	Адаптер	1
12	4276940	Адаптер	1
12	4276940	Адаптер	1
12	4276940	Адаптер	1
12	4276940	Адаптер	1
12	4276940	Адаптер	1
12	4408125	Адаптер	1
12	4408125	Адаптер	1
12	4408125	Адаптер	1
12	4408125	Адаптер	1
12	4408125	Адаптер	1
12	4408125	Адаптер	1
12A	4506418	Уплотнительное кольцо	1
13	4042032	Адаптер	1
13	4042032	Адаптер	1
13	4042032	Адаптер	1
13	4042032	Адаптер	1
13	4042032	Адаптер	1
13	4042032	Адаптер	1
13	4210361	Адаптер	1
13	4210361	Адаптер	1
13	4210361	Адаптер	1
13	4210361	Адаптер	1
13	4210361	Адаптер	1
13	4210361	Адаптер	1
13A	4506418	Уплотнительное кольцо	1
16	4401397	Шланг (A4)	1
16	4401397	Шланг (A4)	1
16	4401397	Шланг (A4)	1
16	4401397	Шланг (A4)	1
16	4401397	Шланг (A4)	1
16	4401397	Шланг (A4)	1
16	4426455	Шланг (A4)	1
16	4426455	Шланг (A4)	1
16	4426455	Шланг (A4)	1
16	4426455	Шланг (A4)	1
16	4426455	Шланг (A4)	1
16	4426455	Шланг (A4)	1
17	4401398	Шланг (A)	1
17	4401398	Шланг (A)	1
17	4401398	Шланг (A)	1
17	4401398	Шланг (A)	1
17	4401398	Шланг (A)	1
17	4401398	Шланг (A)	1
17	4426456	Шланг (A)	1
17	4426456	Шланг (A)	1
17	4426456	Шланг (A)	1
17	4426456	Шланг (A)	1
17	4426456	Шланг (A)	1
17	4426456	Шланг (A)	1
18	4401618	Шланг (B4)	1
18	4401618	Шланг (B4)	1
18	4401618	Шланг (B4)	1
18	4401618	Шланг (B4)	1
18	4401618	Шланг (B4)	1
18	4401618	Шланг (B4)	1
18	4426457	Шланг (B4)	1
18	4426457	Шланг (B4)	1
18	4426457	Шланг (B4)	1
18	4426457	Шланг (B4)	1
18	4426457	Шланг (B4)	1
18	4426457	Шланг (B4)	1
19	4401619	Шланг (B)	1
19	4401619	Шланг (B)	1
19	4401619	Шланг (B)	1
19	4401619	Шланг (B)	1
19	4401619	Шланг (B)	1
19	4401619	Шланг (B)	1
19	4426458	Шланг (B)	1
19	4426458	Шланг (B)	1
19	4426458	Шланг (B)	1
19	4426458	Шланг (B)	1
19	4426458	Шланг (B)	1
19	4426458	Шланг (B)	1
21	4403242	Амортизатор	1
24	4403558	Информационная табличка	1
26	4355585	Информационная табличка	1
28	4037760	Угловой штуцер	2
28	4037760	Угловой штуцер	2
28	4037760	Угловой штуцер	2
28	4037760	Угловой штуцер	2
28	4037760	Угловой штуцер	2
28	4037760	Угловой штуцер	2
28	4154672	Угловой штуцер	2
28	4154672	Угловой штуцер	2
28	4154672	Угловой штуцер	2
28	4154672	Угловой штуцер	2
28	4154672	Угловой штуцер	2
28	4154672	Угловой штуцер	2
28A	4506418	Уплотнительное кольцо	1
29	4288001	Адаптер	1
29	4288001	Адаптер	1
29	4288001	Адаптер	1
29	4288001	Адаптер	1
29	4288001	Адаптер	1
29	4288001	Адаптер	1
29	4368201	Адаптер	1
29	4368201	Адаптер	1
29	4368201	Адаптер	1
29	4368201	Адаптер	1
29	4368201	Адаптер	1
29	4368201	Адаптер	1
29A	4506418	Уплотнительное кольцо	1
30	4169598	Угловой штуцер	1
30	4169598	Угловой штуцер	1
30	4169598	Угловой штуцер	1
30	4169598	Угловой штуцер	1
30	4169598	Угловой штуцер	1
30	4169598	Угловой штуцер	1
30	4190246	Угловой штуцер	1
30	4190246	Угловой штуцер	1
30	4190246	Угловой штуцер	1
30	4190246	Угловой штуцер	1
30	4190246	Угловой штуцер	1
30	4190246	Угловой штуцер	1
30A	4506418	Уплотнительное кольцо	1
31	4055312	Ленточный зажим	1
32	4121859	Ленточный зажим	1
37	4042032	Адаптер	2
37	4042032	Адаптер	2
37	4042032	Адаптер	2
37	4042032	Адаптер	2
37	4042032	Адаптер	2
37	4042032	Адаптер	2
37	4210361	Адаптер	2
37	4210361	Адаптер	2
37	4210361	Адаптер	2
37	4210361	Адаптер	2
37	4210361	Адаптер	2
37	4210361	Адаптер	2
37A	4506418	Уплотнительное кольцо	1
38	4037760	Угловой штуцер	2
38	4037760	Угловой штуцер	2
38	4037760	Угловой штуцер	2
38	4037760	Угловой штуцер	2
38	4037760	Угловой штуцер	2
38	4037760	Угловой штуцер	2
38	4154672	Угловой штуцер	2
38	4154672	Угловой штуцер	2
38	4154672	Угловой штуцер	2
38	4154672	Угловой штуцер	2
38	4154672	Угловой штуцер	2
38	4154672	Угловой штуцер	2
38A	4506418	Уплотнительное кольцо	1
39	3078513	Коллектор	1
40	J770855	Болт с внутренним шестигранником	3
41	8068247	Крышка	1
42	J051030	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
