Рычаг управления (основной) <кабина, TOPS навес> [EU] — HITACHI EX40U

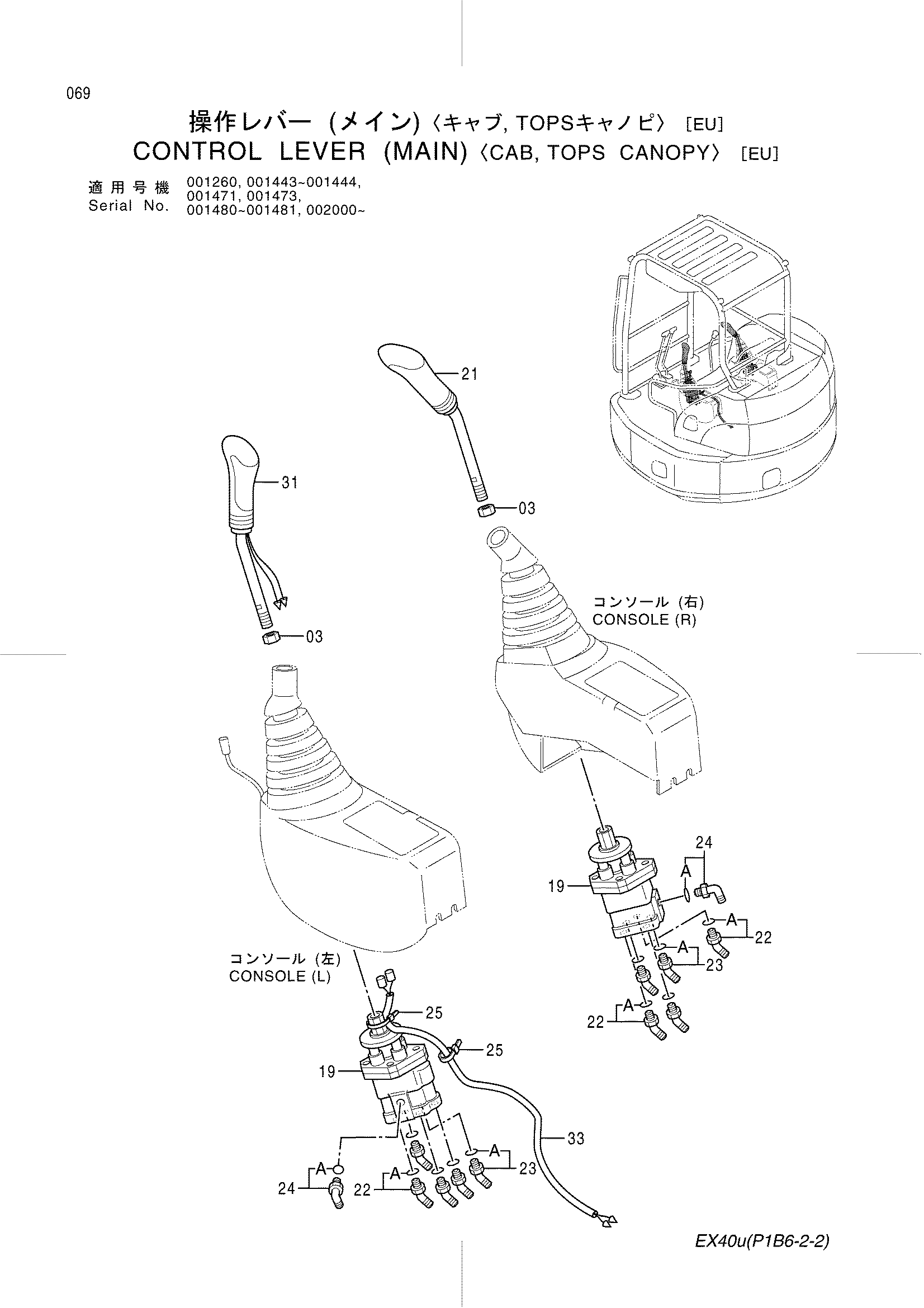

Заводская схема «Рычаг управления (основной) <кабина, TOPS навес> [EU]» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг управления (основной) <кабина, TOPS навес> [EU] HITACHI EX40U](/catalog-drawings/fb/fbd54683-4aec-4781-a1b4-26784ecd3ea3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J231214 | Гайка | 2 |
| 19 | (9150317) | Пилотный клапан(для транспортировка) | 2 |
| 19 | 9145840 замена: 9150317 | Пилотный клапан(для узел в сборе of машина) | 2 |
| 21 | 4365817 | Рычаг | 1 |
| 22 | 4108100 | Угловой штуцер | 8 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4426647 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4112300 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4326365 | Ленточный зажим | 2 |
| 31 | 4381245 | Рычаг | 1 |
| 33 | 4368834 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
