Гидроцилиндр ковша — HITACHI EX40U

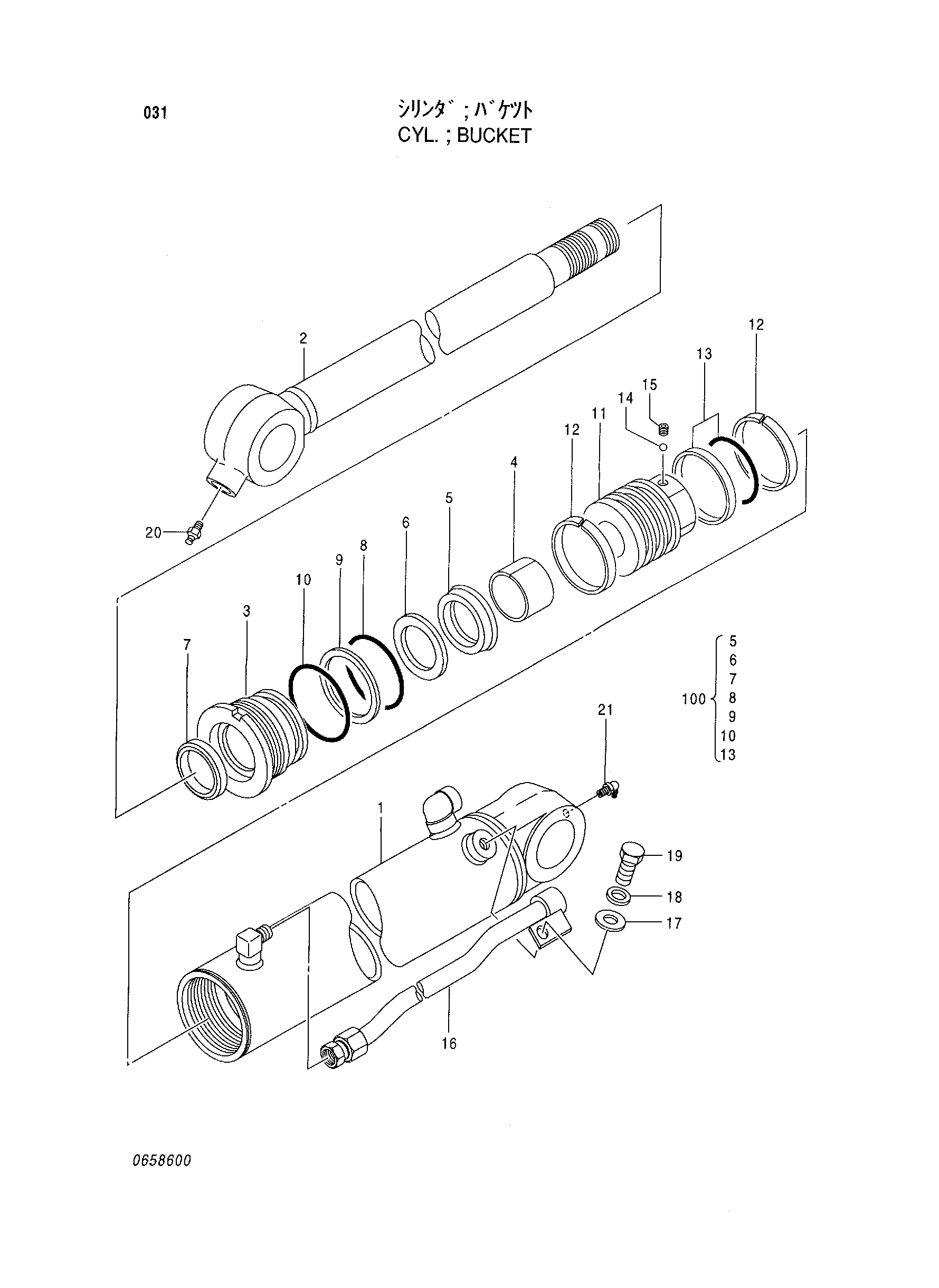

Заводская схема «Гидроцилиндр ковша» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4391201 | Гидроцилиндр ковша | 1 | |
| 1 | 0658601 | Труба гидроцилиндра | 1 |
| 2 | 0658602 | Шток поршня | 1 |
| 3 | 0658603 | Головка гидроцилиндра | 1 |
| 4 | 0658604 | Втулка | 1 |
| 5 | 0658605 | U-образная манжета | 1 |
| 6 | 0481105 | Опорное кольцо | 1 |
| 7 | 0658606 | Грязесъёмное кольцо | 1 |
| 8 | 0658607 | Уплотнительное кольцо | 1 |
| 9 | 0430902 | Опорное кольцо | 1 |
| 10 | 0479007 | Уплотнительное кольцо | 1 |
| 11 | 0658608 | Поршень | 1 |
| 12 | 0495006 | Направляющее кольцо | 2 |
| 13 | 0495007 | Уплотнительное кольцо | 1 |
| 14 | 0429917 | Стальной шарик | 1 |
| 15 | 0479012 | Установочный винт | 1 |
| 16 | 0658609 | Трубка | 1 |
| 17 | 0658610 | Шайба | 1 |
| 18 | 0662807 | Пружинная шайба | 1 |
| 19 | 0663202 | Болт | 1 |
| 20 | 0429920 | Пресс-маслёнка | 1 |
| 21 | 0481204 | Пресс-маслёнка | 1 |
| 100 | 0658611 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
