Гидроцилиндр рукояти — HITACHI EX40U

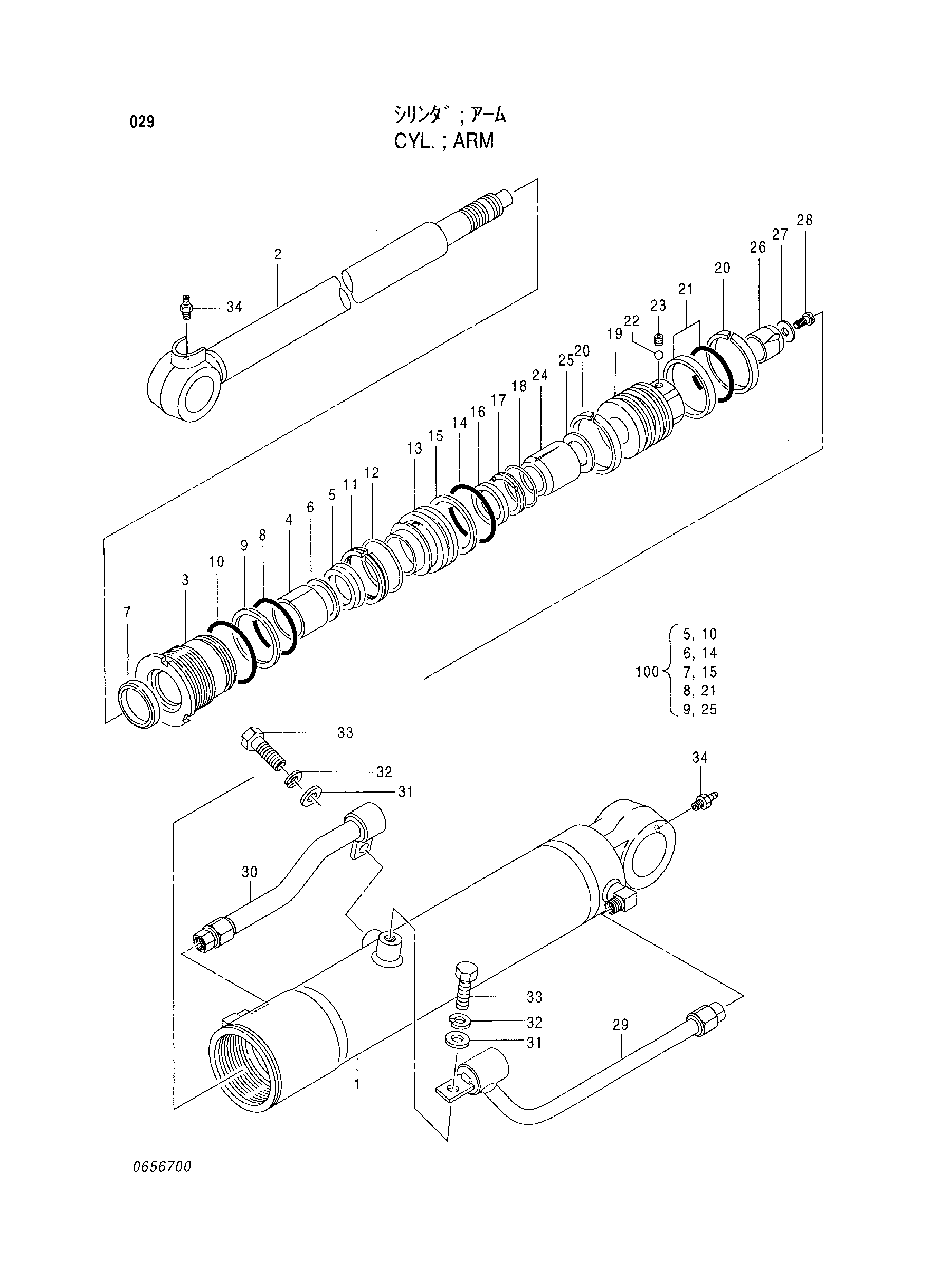

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4391200 | Гидроцилиндр рукояти | 1 | |
| 1 | 0656701 | Труба гидроцилиндра | 1 |
| 2 | 0656702 | Шток поршня | 1 |
| 3 | 0656703 | Головка гидроцилиндра | 1 |
| 4 | 0478703 | Втулка | 1 |
| 5 | 0656704 | U-образная манжета | 1 |
| 6 | 0663102 | Опорное кольцо | 1 |
| 7 | 0662901 | Грязесъёмное кольцо | 1 |
| 8 | 0656705 | Уплотнительное кольцо | 1 |
| 9 | 0480904 | Опорное кольцо | 1 |
| 10 | 0478712 | Уплотнительное кольцо | 1 |
| 11 | 0480905 | Разъём | 1 |
| 12 | 0480906 | Ограничитель | 1 |
| 13 | 0656706 | Фиксатор | 1 |
| 14 | 0656707 | Уплотнительное кольцо | 1 |
| 15 | 0480904 | Опорное кольцо | 1 |
| 16 | 0478713 | Кольцо амортизатор | 1 |
| 17 | 0478714 | Проставка | 1 |
| 18 | 0478715 | Ограничитель | 1 |
| 19 | 0656708 | Поршень | 1 |
| 20 | 0480912 | Направляющее кольцо | 2 |
| 21 | 0480913 | Уплотнительное кольцо | 1 |
| 22 | 0478719 | Стальной шарик | 1 |
| 23 | 0479214 | Установочный винт | 1 |
| 24 | 0656709 | Амортизирующий подшипник | 1 |
| 25 | 0656710 | Опорное кольцо | 1 |
| 26 | 0656711 | Амортизирующий подшипник | 1 |
| 27 | 0479104 | Шайба | 1 |
| 28 | 0479105 | Болт | 1 |
| 29 | 0656712 | Трубка | 1 |
| 30 | 0656713 | Трубка | 1 |
| 31 | 0479104 | Шайба | 2 |
| 32 | 0662904 | Пружинная шайба | 2 |
| 33 | 0662905 | Болт | 2 |
| 34 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 0656714 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
