Кондиционер (1-2) — HITACHI EX40U

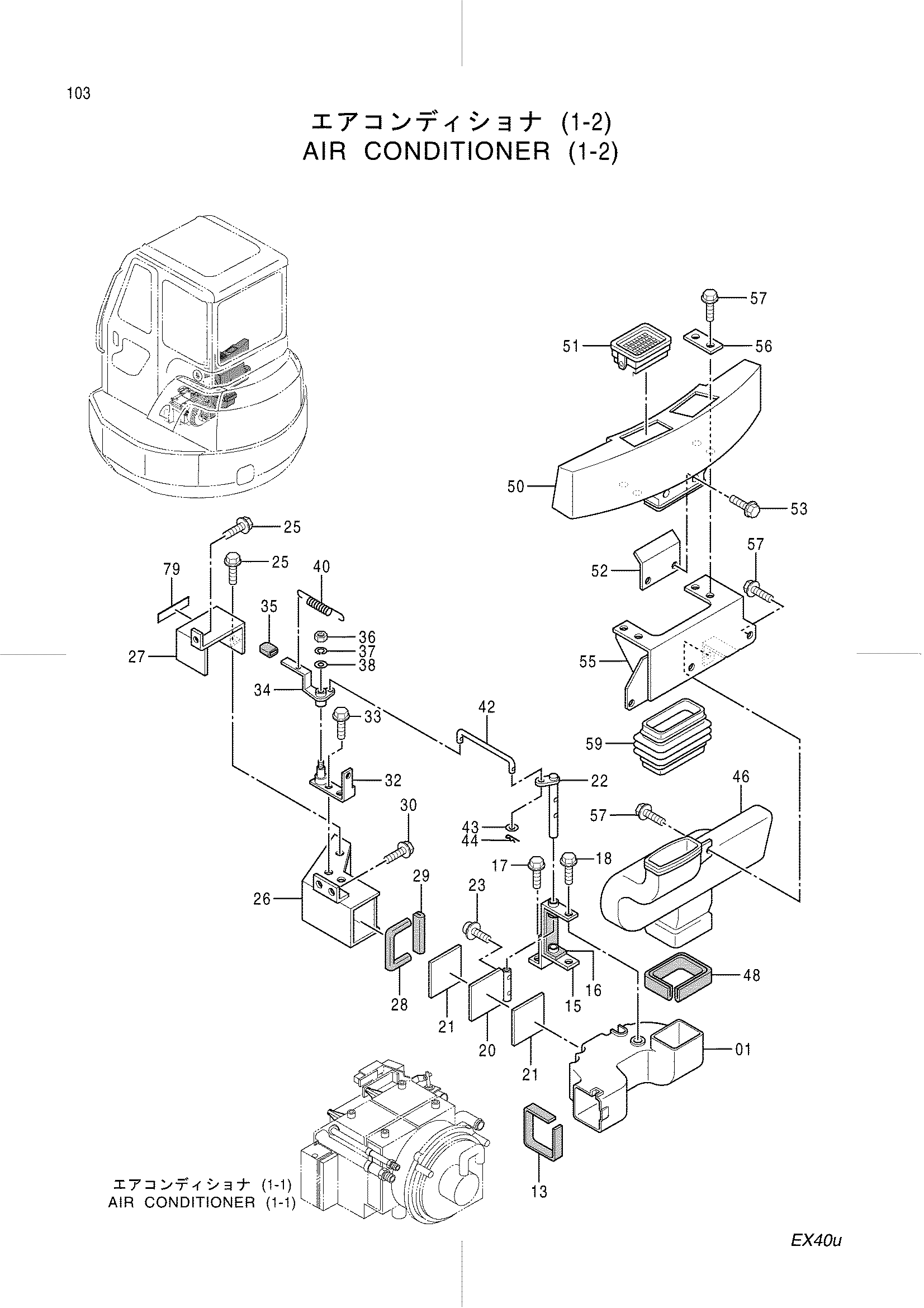

Заводская схема «Кондиционер (1-2)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2040460 | Воздуховод | 1 |
| 13 | 4393824 | Амортизатор | 1 |
| 15 | 8070538 | Кронштейн | 1 |
| 16 | 4393819 | Амортизатор | 1 |
| 17 | J090820 | Болт с шайбой | 1 |
| 18 | J090616 | Болт с шайбой | 2 |
| 20 | 8070540 | Дверь | 1 |
| 21 | 4393820 | Амортизатор | 2 |
| 22 | 9749013 | Тяга | 1 |
| 23 | J460308 | Винт с шайбой | 2 |
| 25 | J090616 | Болт с шайбой | 2 |
| 26 | 7033874 | Воздуховод | 1 |
| 27 | 3082211 | Крышка | 1 |
| 28 | 4393821 | Амортизатор | 1 |
| 29 | 4393822 | Амортизатор | 1 |
| 30 | J090820 | Болт с шайбой | 2 |
| 32 | 8061445 | Кронштейн | 1 |
| 33 | J090616 | Болт с шайбой | 2 |
| 34 | 8061446 | Рычаг | 1 |
| 35 | 4360732 | Колпачок | 1 |
| 36 | J231106 | Гайка | 1 |
| 37 | J252106 | Пружинная шайба | 1 |
| 38 | J253106 | Плоская шайба | 1 |
| 40 | 4343756 | Пружина | 1 |
| 42 | 4393823 | Шток | 1 |
| 43 | J253105 | Плоская шайба | 2 |
| 44 | 4365839 | Стопорный палец | 2 |
| 46 | 1025199 | Воздуховод | 1 |
| 48 | 4393824 | Амортизатор | 1 |
| 50 | 1023892 | Воздуховод | 1 |
| 51 | 4377777 | Решётка | 4 |
| 52 | 9747962 | Пластина | 1 |
| 53 | J090616 | Болт с шайбой | 2 |
| 55 | 8070378 | Кронштейн | 1 |
| 56 | 4377794 | Пластина | 2 |
| 57 | J090820 | Болт с шайбой | 8 |
| 59 | 3078173 | Шланг радиатора | 1 |
| 79 | 4361715 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
