Гидролинии рабочего оборудования — HITACHI EX40U

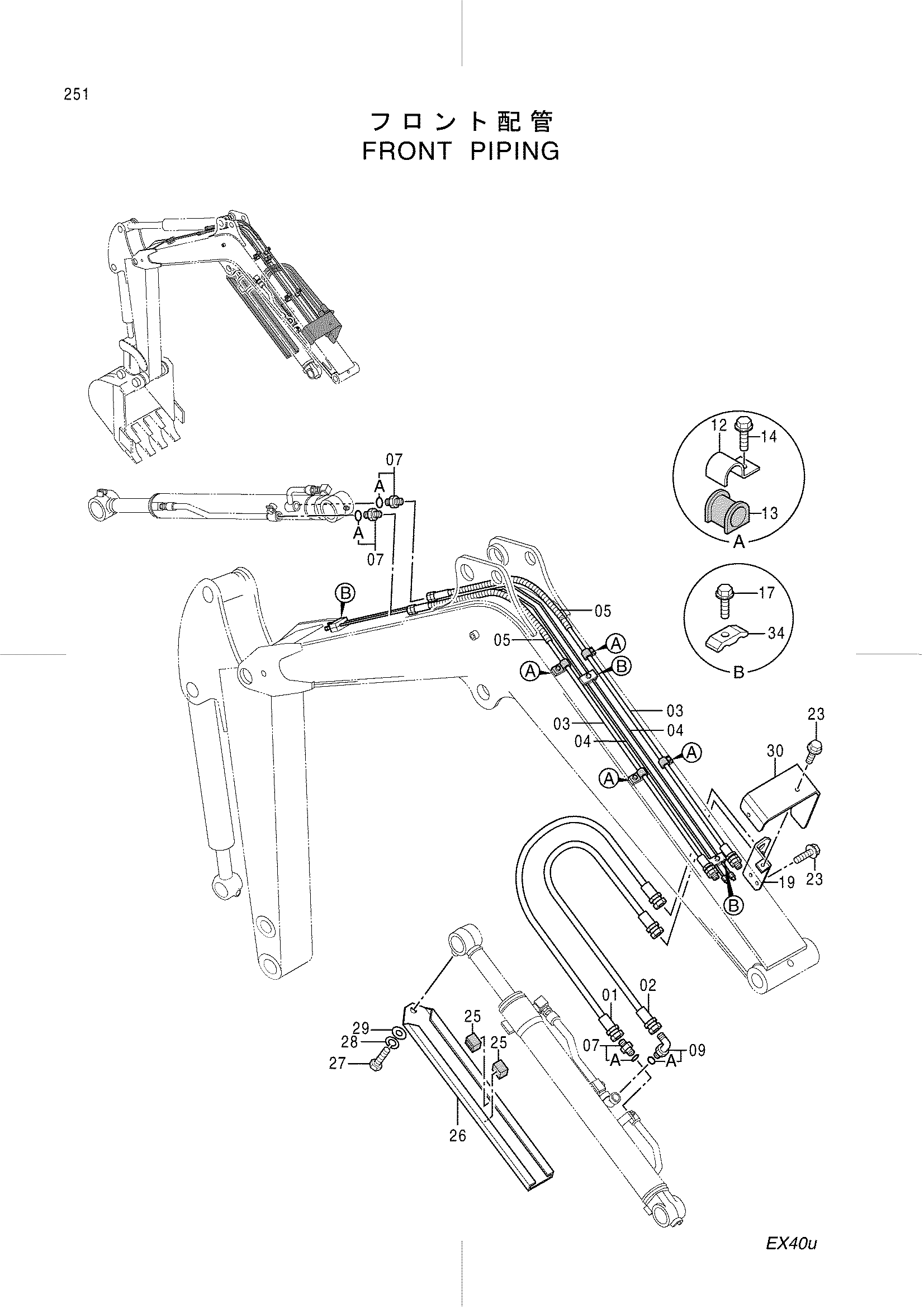

Заводская схема «Гидролинии рабочего оборудования» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4409052 | Шланг | 1 |
| 01 | 4409052 | Шланг | 1 |
| 01 | 4409052 | Шланг | 1 |
| 01 | 4409052 | Шланг | 1 |
| 01 | 4409052 | Шланг | 1 |
| 01 | 4409052 | Шланг | 1 |
| 01 | 4426460 | Шланг | 1 |
| 01 | 4426460 | Шланг | 1 |
| 01 | 4426460 | Шланг | 1 |
| 01 | 4426460 | Шланг | 1 |
| 01 | 4426460 | Шланг | 1 |
| 01 | 4426460 | Шланг | 1 |
| 02 | 4398895 | Шланг | 1 |
| 02 | 4398895 | Шланг | 1 |
| 02 | 4398895 | Шланг | 1 |
| 02 | 4398895 | Шланг | 1 |
| 02 | 4398895 | Шланг | 1 |
| 02 | 4398895 | Шланг | 1 |
| 02 | 4426422 | Шланг | 1 |
| 02 | 4426422 | Шланг | 1 |
| 02 | 4426422 | Шланг | 1 |
| 02 | 4426422 | Шланг | 1 |
| 02 | 4426422 | Шланг | 1 |
| 02 | 4426422 | Шланг | 1 |
| 03 | 4398896 | Шланг | 2 |
| 03 | 4398896 | Шланг | 2 |
| 03 | 4398896 | Шланг | 2 |
| 03 | 4398896 | Шланг | 2 |
| 03 | 4398896 | Шланг | 2 |
| 03 | 4398896 | Шланг | 2 |
| 03 | 4426423 | Шланг | 2 |
| 03 | 4426423 | Шланг | 2 |
| 03 | 4426423 | Шланг | 2 |
| 03 | 4426423 | Шланг | 2 |
| 03 | 4426423 | Шланг | 2 |
| 03 | 4426423 | Шланг | 2 |
| 04 | 8070102 | Трубка | 2 |
| 04 | 8070102 | Трубка | 2 |
| 04 | 8070102 | Трубка | 2 |
| 04 | 8070102 | Трубка | 2 |
| 04 | 8070102 | Трубка | 2 |
| 04 | 8070102 | Трубка | 2 |
| 04 | 8077346 | Трубка | 2 |
| 04 | 8077346 | Трубка | 2 |
| 04 | 8077346 | Трубка | 2 |
| 04 | 8077346 | Трубка | 2 |
| 04 | 8077346 | Трубка | 2 |
| 04 | 8077346 | Трубка | 2 |
| 05 | 4403055 | Защитный кожух | 2 |
| 07 | 4042032 | Адаптер | 3 |
| 07 | 4042032 | Адаптер | 3 |
| 07 | 4042032 | Адаптер | 3 |
| 07 | 4042032 | Адаптер | 3 |
| 07 | 4042032 | Адаптер | 3 |
| 07 | 4042032 | Адаптер | 3 |
| 07 | 4210361 | Адаптер | 3 |
| 07 | 4210361 | Адаптер | 3 |
| 07 | 4210361 | Адаптер | 3 |
| 07 | 4210361 | Адаптер | 3 |
| 07 | 4210361 | Адаптер | 3 |
| 07 | 4210361 | Адаптер | 3 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4037760 | Угловой штуцер | 1 |
| 09 | 4037760 | Угловой штуцер | 1 |
| 09 | 4037760 | Угловой штуцер | 1 |
| 09 | 4037760 | Угловой штуцер | 1 |
| 09 | 4037760 | Угловой штуцер | 1 |
| 09 | 4037760 | Угловой штуцер | 1 |
| 09 | 4154672 | Угловой штуцер | 1 |
| 09 | 4154672 | Угловой штуцер | 1 |
| 09 | 4154672 | Угловой штуцер | 1 |
| 09 | 4154672 | Угловой штуцер | 1 |
| 09 | 4154672 | Угловой штуцер | 1 |
| 09 | 4154672 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4374981 | Хомут | 4 |
| 13 | 4390721 | Резиновая втулка | 4 |
| 14 | J050816 | Болт с шайбой | 4 |
| 17 | J050835 | Болт с шайбой | 3 |
| 19 | 9751363 | Кронштейн | 1 |
| 23 | J050820 | Болт с шайбой | 4 |
| 25 | 4352044 | Резиновая прокладка | 2 |
| 26 | 3080415 | Крышка | 1 |
| 27 | J971225 | Болт | 1 |
| 28 | J252212 | Пружинная шайба | 1 |
| 29 | J254012 | Шайба | 1 |
| 30 | 4409051 | Крышка | 1 |
| 34 | 4331314 | Хомут трубки | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
