Пол (навес и кабина) — HITACHI EX40U

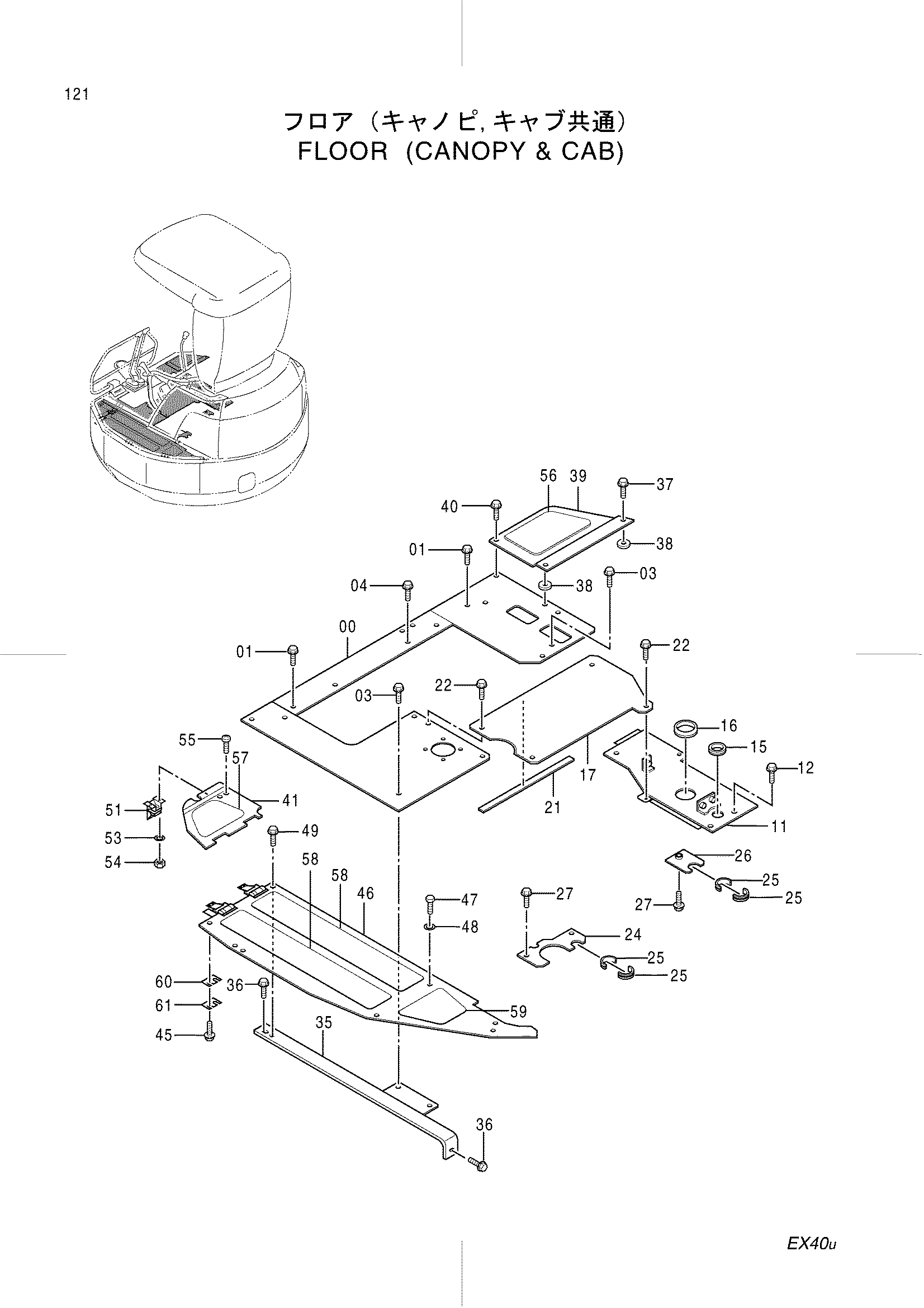

Заводская схема «Пол (навес и кабина)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016936 | Пластина | 1 |
| 01 | J051025 | Болт с шайбой | 2 |
| 03 | J090820 | Болт с шайбой | 2 |
| 04 | J051235 | Болт с шайбой | 2 |
| 11 | 7033794 | Пластина | 1 |
| 12 | J051025 | Болт с шайбой | 3 |
| 15 | 4198176 | Резиновая втулка | 1 |
| 16 | 4305074 | Резиновая втулка | 1 |
| 17 | 3081880 | Пластина | 1 |
| 21 | 4392903 | Резиновое уплотнение | 1 |
| 22 | J090825 | Болт с шайбой | 4 |
| 24 | 4355365 | Пластина | 1 |
| 25 | 4365886 | Резиновая втулка | 4 |
| 26 | 9749711 | Пластина | 1 |
| 27 | J090820 | Болт с шайбой | 3 |
| 35 | 8070376 | Кронштейн | 1 |
| 36 | J051025 | Болт с шайбой | 2 |
| 37 | J090830 | Болт с шайбой | 2 |
| 38 | 4401714 | Проставка | 2 |
| 39 | 3080707 | Пластина | 1 |
| 40 | J090825 | Болт с шайбой | 1 |
| 41 | 8070314 | Крышка | 1 |
| 45 | J090816 | Болт с шайбой | 4 |
| 46 | 8070424 | Пластина | 1 |
| 47 | J960825 | Болт | 1 |
| 48 | J254008 | Шайба | 1 |
| 49 | J090818 | Болт с шайбой | 1 |
| 51 | 4302553 | Защёлка | 1 |
| 53 | J253104 | Плоская шайба | 2 |
| 54 | J231104 | Гайка | 2 |
| 55 | J680416 | Винт с шайбой | 2 |
| 56 | 4401304 | Коврик пола | 1 |
| 57 | 4401986 | Лента | 1 |
| 58 | 4401985 | Лента | 2 |
| 59 | 4401987 | Лента | 1 |
| 60 | 4377498 | Регулировочная шайба 1.0 | 2 |
| 61 | 4377499 | Регулировочная шайба 2.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
