Гидроцилиндр. поворот — HITACHI EX40U

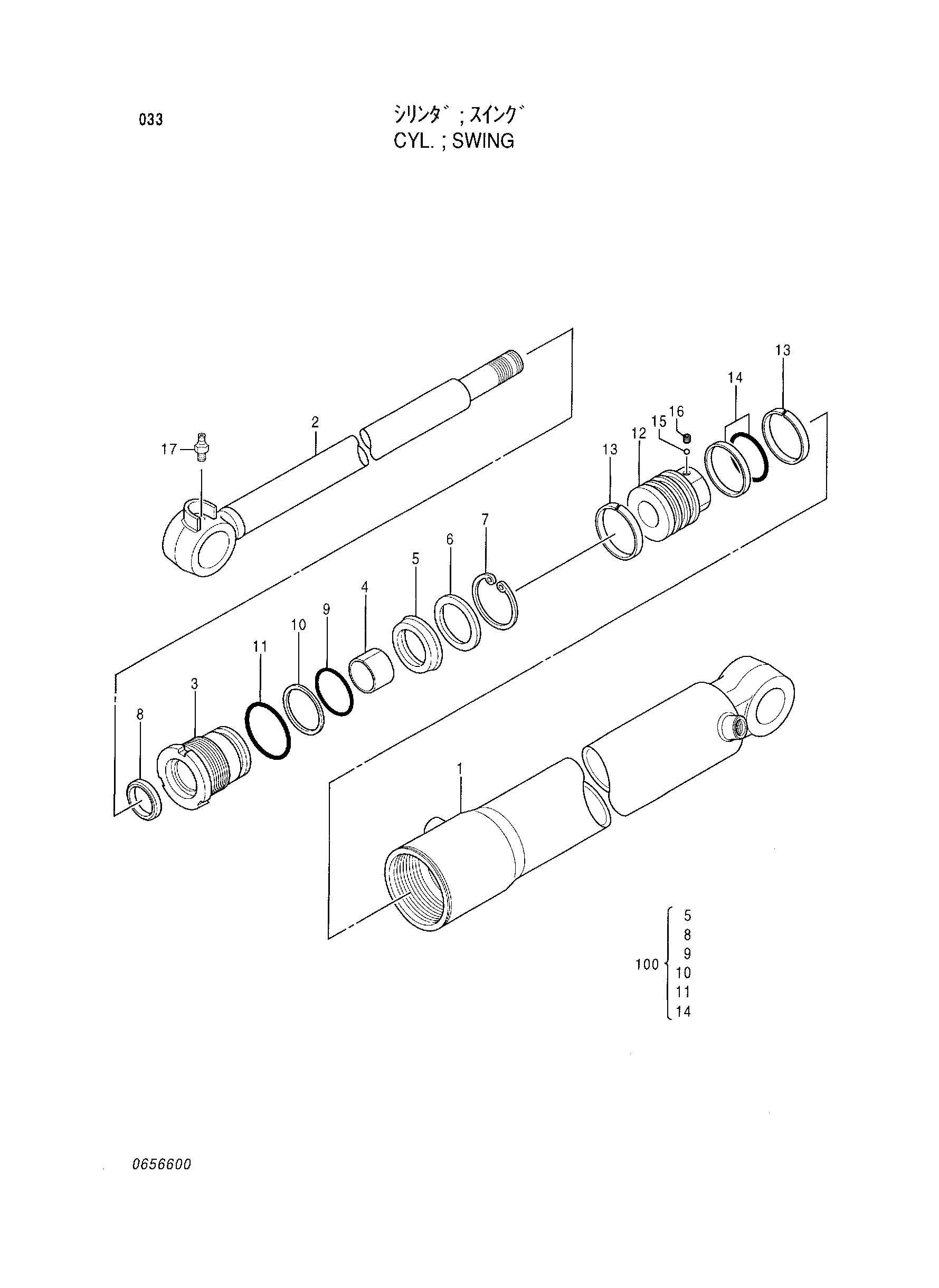

Заводская схема «Гидроцилиндр. поворот» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4392050 | Гидроцилиндр. поворот | 1 | |
| 1 | 0656601 | Труба гидроцилиндра | 1 |
| 2 | 0656602 | Шток поршня | 1 |
| 3 | 0656603 | Головка гидроцилиндра | 1 |
| 4 | 0478703 | Втулка | 1 |
| 5 | 0478704 | U-образная манжета | 1 |
| 6 | 0481702 | Кольцо амортизатор | 1 |
| 7 | 0481703 | Стопорное кольцо | 1 |
| 8 | 0662901 | Грязесъёмное кольцо | 1 |
| 9 | 0479208 | Уплотнительное кольцо | 1 |
| 10 | 0479209 | Опорное кольцо | 1 |
| 11 | 0479210 | Уплотнительное кольцо | 1 |
| 12 | 0663105 | Поршень | 1 |
| 13 | 0479212 | Направляющее кольцо | 2 |
| 14 | 0479213 | Уплотнительное кольцо | 1 |
| 15 | 0478719 | Стальной шарик | 1 |
| 16 | 0479214 | Установочный винт | 1 |
| 17 | 0429920 | Пресс-маслёнка | 1 |
| 100 | 0656604 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
