Пилотный трубопроводы (1-3) — HITACHI EX40U

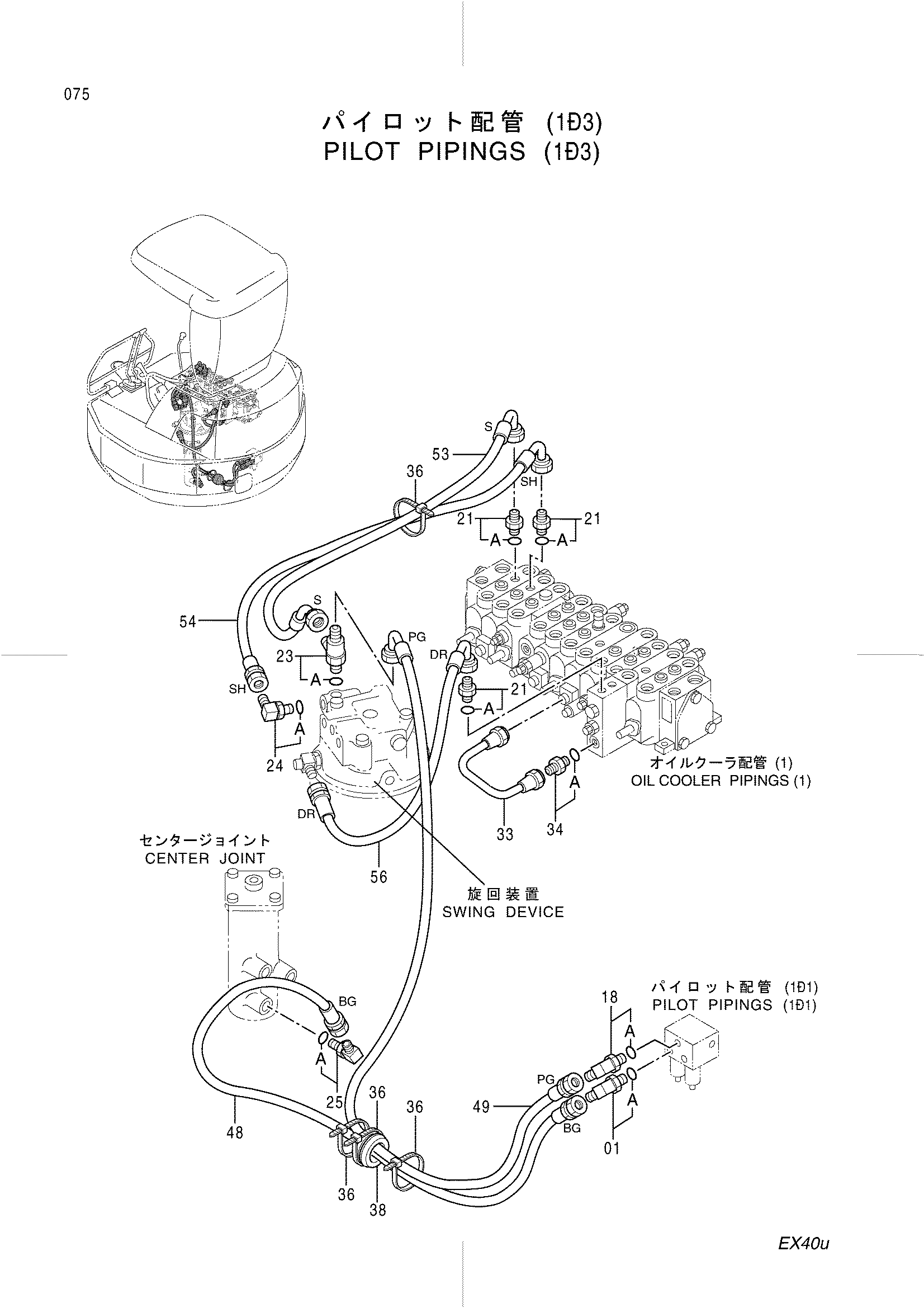

Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4279119 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200465 | Адаптер | 3 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4203171 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4154670 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4277653 | Угловой штуцер | 1 |
| 25A | R26448R | Уплотнительное кольцо | 1 |
| 33 | 4392659 | Трубка | 1 |
| 34 | 4255304 | Штуцер трубки | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4055312 | Ленточный зажим | 4 |
| 38 | 4394700 | Резиновая втулка | 1 |
| 48 | 4401364 | Шланг (BG) | 1 |
| 49 | 4401365 | Шланг (PG) | 1 |
| 53 | 4401367 | Шланг (S) | 1 |
| 54 | 4401368 | Шланг (SH) | 1 |
| 56 | 4401370 | Шланг (DR) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
