Основной трубопроводы (1) — HITACHI EX40U

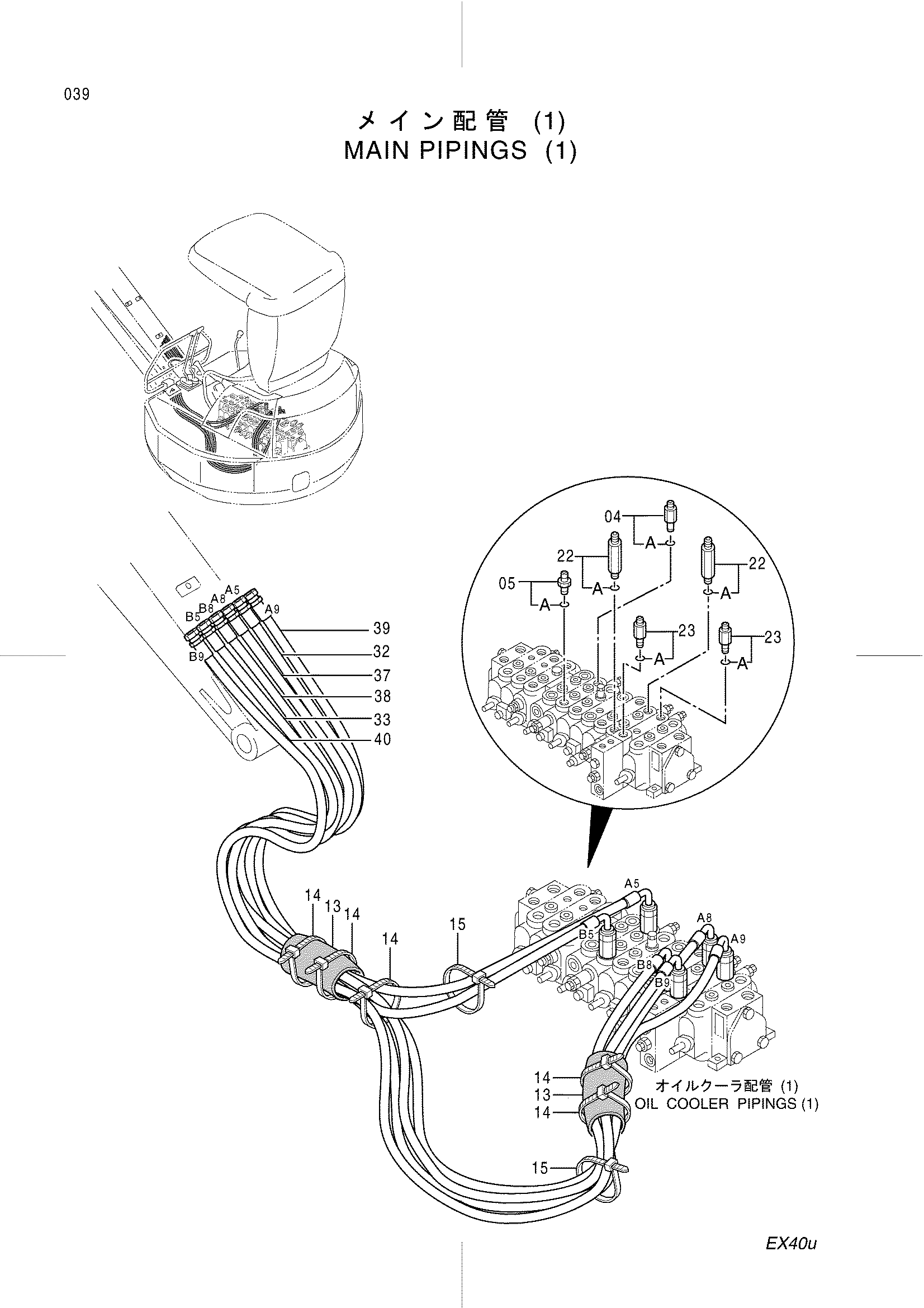

Заводская схема «Основной трубопроводы (1)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4276940 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4210361 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4394867 | Сиденье резиновый | 2 |
| 14 | 4323613 | Ленточный зажим | 5 |
| 15 | 4055312 | Ленточный зажим | 2 |
| 22 | 4399584 | Адаптер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4392049 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4401386 | Шланг (A5) | 1 |
| 33 | 4401387 | Шланг (B5) | 1 |
| 37 | 4401391 | Шланг (A8) | 1 |
| 38 | 4401392 | Шланг (B8) | 1 |
| 39 | 4401393 | Шланг (A9) | 1 |
| 40 | 4401394 | Шланг (B9) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
