Гидромотор (1/2) — HITACHI EX40U

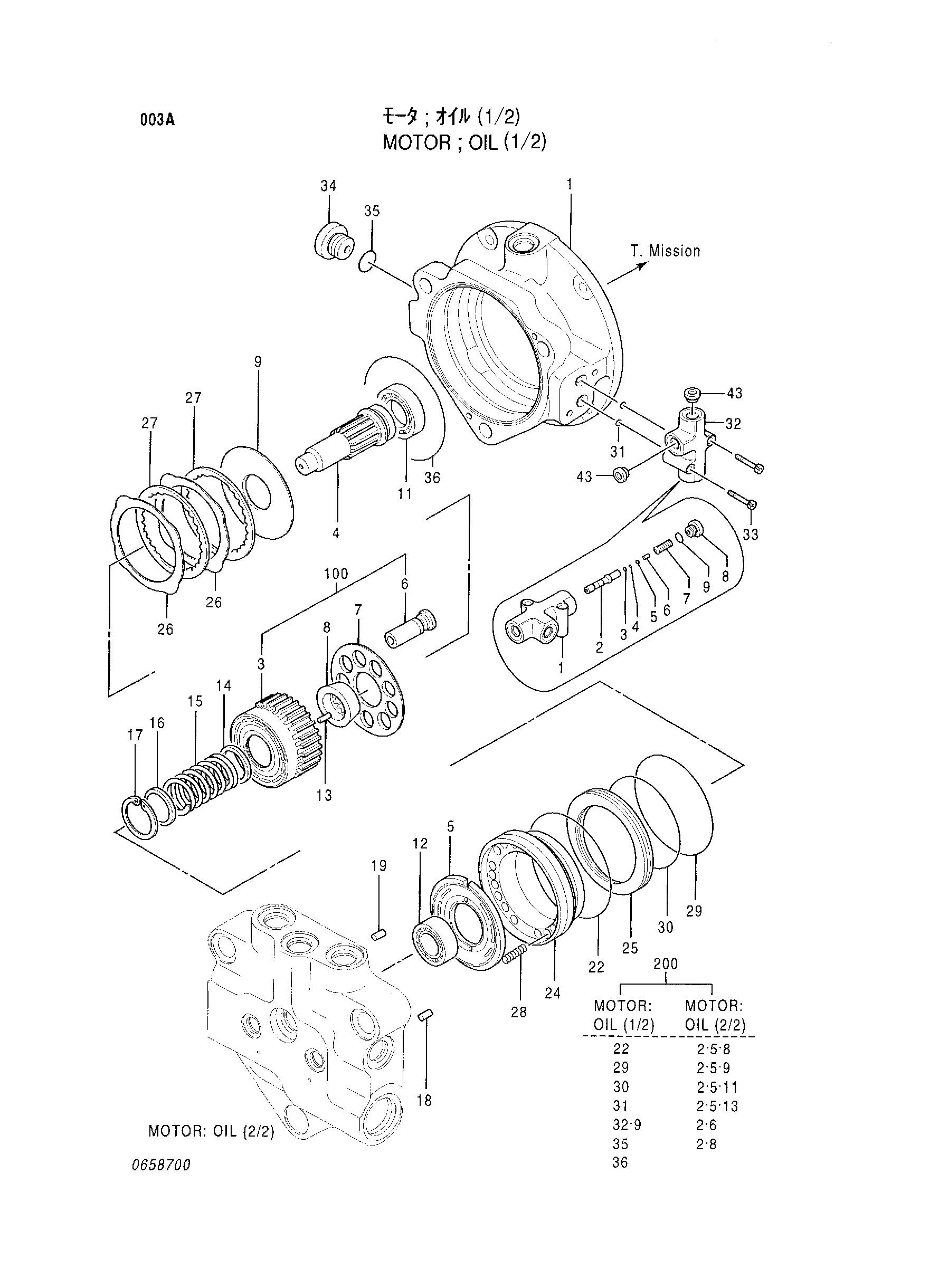

Заводская схема «Гидромотор (1/2)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4404045 | Гидромотор | 1 | |
| 1 | 0646901 | Корпус | 1 |
| 4 | 0647502 | Вал | 1 |
| 5 | 0397914 | Пластина клапан | 1 |
| 7 | 0397909 | Пластина | 1 |
| 8 | 0397908 | Держатель | 1 |
| 9 | 0396807 | Упорная пластина | 1 |
| 11 | 0646903 | Шариковый подшипник | 1 |
| 12 | 0397915 | Шариковый подшипник | 1 |
| 13 | 0434005 | Палец | 3 |
| 14 | 0397905 | Втулка | 1 |
| 15 | 0434006 | Пружина | 1 |
| 16 | 0434007 | Шайба | 1 |
| 17 | 0396815 | Стопорное кольцо | 1 |
| 18 | 0444104 | Палец | 2 |
| 19 | 0396703 | Палец | 1 |
| 22 | 0631413 | Уплотнительное кольцо | 1 |
| 24 | 0680801 | Поршень | 1 |
| 25 | 0631406 | Втулка | 1 |
| 26 | 0631407 | Пластина фрикционный | 2 |
| 27 | 0631408 | Пластина диск | 2 |
| 28 | 0646905 | Пружина | 14 |
| 29 | A811105 | Уплотнительное кольцо | 1 |
| 30 | A811115 | Уплотнительное кольцо | 1 |
| 31 | 4506407 | Уплотнительное кольцо | 2 |
| 32 | 0631410 | Клапан в сборе | 1 |
| 32-3 | 0311326 | Фильтр | 1 |
| 32-4 | 0444215 | Шайба | 5 |
| 32-5 | 0631411 | Дроссель | 4 |
| 32-6 | 0444217 | Дроссель | 1 |
| 32-7 | 0602701 | Пружина | 1 |
| 32-8 | 0311336 | Пробка | 1 |
| 32-9 | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 0631412 | Болт с внутренним шестигранником | 2 |
| 34 | 0436608 | Пробка | 1 |
| 35 | 957366 | Уплотнительное кольцо | 1 |
| 36 | A811120 | Уплотнительное кольцо | 1 |
| 100 | 0646906 | Блок гидроцилиндра комплект | 1 |
| 200 | 0658701 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
