Гидроцилиндр отвала — HITACHI EX40U

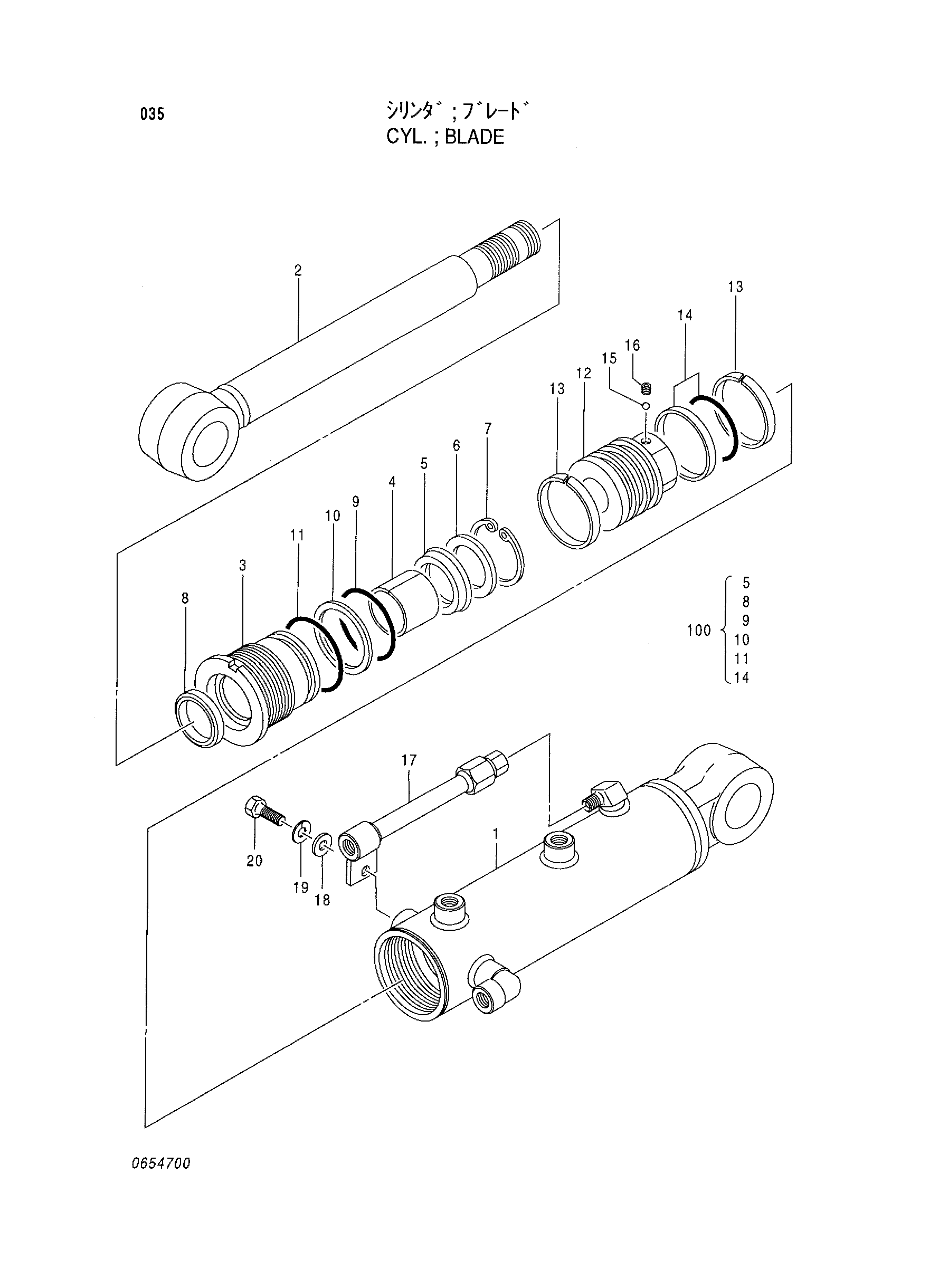

Заводская схема «Гидроцилиндр отвала» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4391327 | Гидроцилиндр отвала | 1 | |
| 1 | 0654701 | Труба гидроцилиндра | 1 |
| 2 | 0654702 | Шток поршня | 1 |
| 3 | 0654703 | Головка гидроцилиндра | 1 |
| 4 | 0654704 | Втулка | 1 |
| 5 | 0495703 | U-образная манжета | 1 |
| 6 | 0654705 | Кольцо амортизатор | 1 |
| 7 | 0654706 | Стопорное кольцо | 1 |
| 8 | 0663302 | Грязесъёмное кольцо | 1 |
| 9 | 0654707 | Уплотнительное кольцо | 1 |
| 10 | 0654708 | Опорное кольцо | 1 |
| 11 | 0654709 | Уплотнительное кольцо | 1 |
| 12 | 0654710 | Поршень | 1 |
| 13 | 0654711 | Направляющее кольцо | 2 |
| 14 | 0654712 | Уплотнительное кольцо | 1 |
| 15 | 0478719 | Стальной шарик | 1 |
| 16 | 0479214 | Установочный винт | 1 |
| 17 | 0654713 | Трубка | 1 |
| 18 | 0658610 | Шайба | 1 |
| 19 | 0662807 | Пружинная шайба | 1 |
| 20 | 0654714 | Болт | 1 |
| 100 | 0654715 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
