Рычаг управления (основной) <навес> — HITACHI EX40U

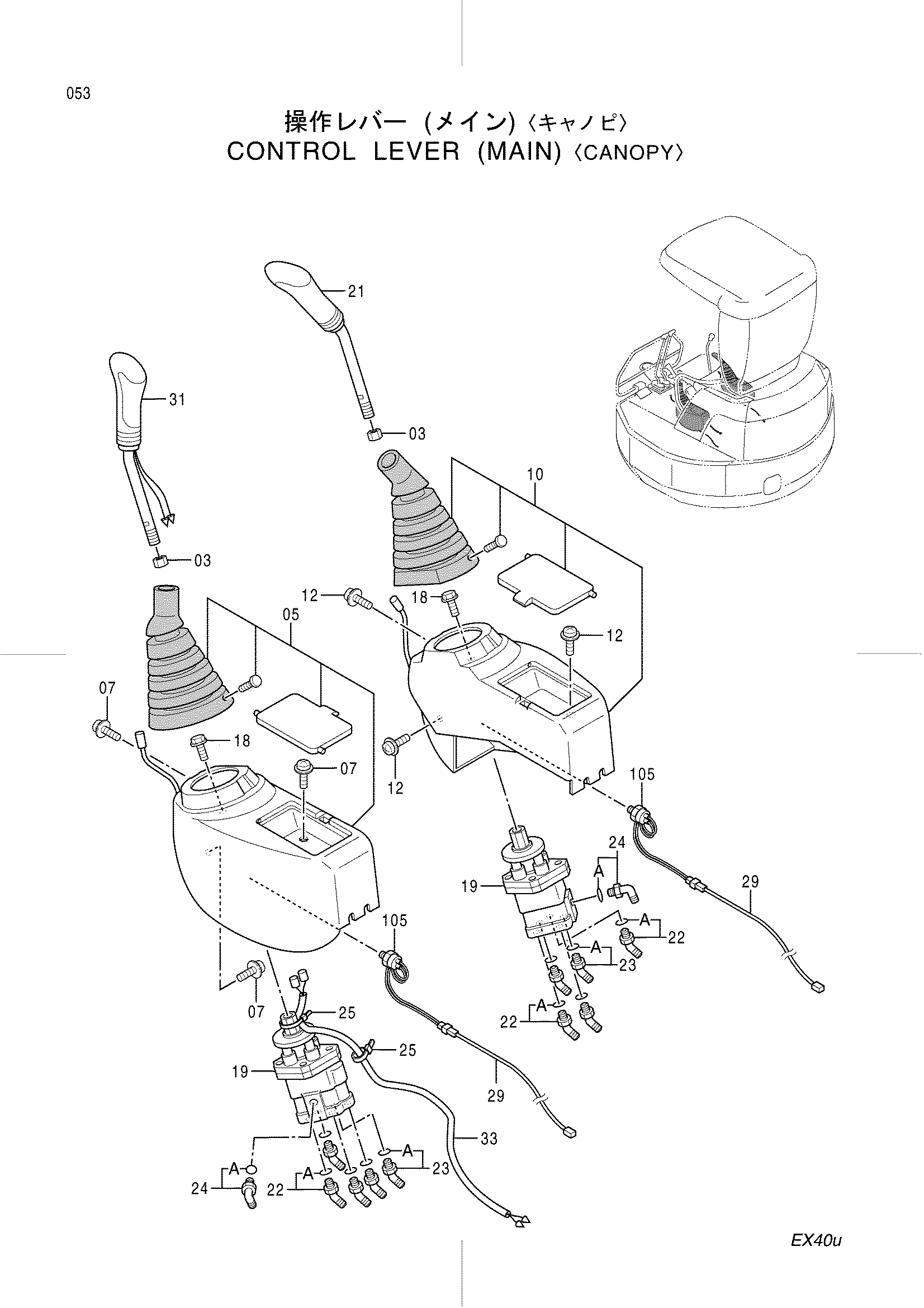

Заводская схема «Рычаг управления (основной) <навес>» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J231214 | Гайка | 2 |
| 05 | 4399155 | Консоль(левый) | 1 |
| 07 | J680616 | Винт с шайбой | 4 |
| 10 | 4399153 | Консоль(правый) | 1 |
| 12 | J680616 | Винт с шайбой | 4 |
| 18 | J090816 | Болт с шайбой | 8 |
| 19 | (9150317) | Пилотный клапан(для транспортировка) | 2 |
| 19 | 9145840 замена: 9150317 | Пилотный клапан(для узел в сборе of машина) | 2 |
| 21 | 4380480 | Рычаг | 1 |
| 22 | 4193826 | Угловой штуцер | 8 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4365473 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4154670 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4326365 | Ленточный зажим | 2 |
| 29 | 4402625 | Жгут проводов | 2 |
| 31 | 4365816 | Рычаг | 1 |
| 33 | 4368834 | Жгут проводов | 1 |
| 105 | 4355738 | Выключатель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
