Основание сиденья [Европа] — HITACHI EX40U

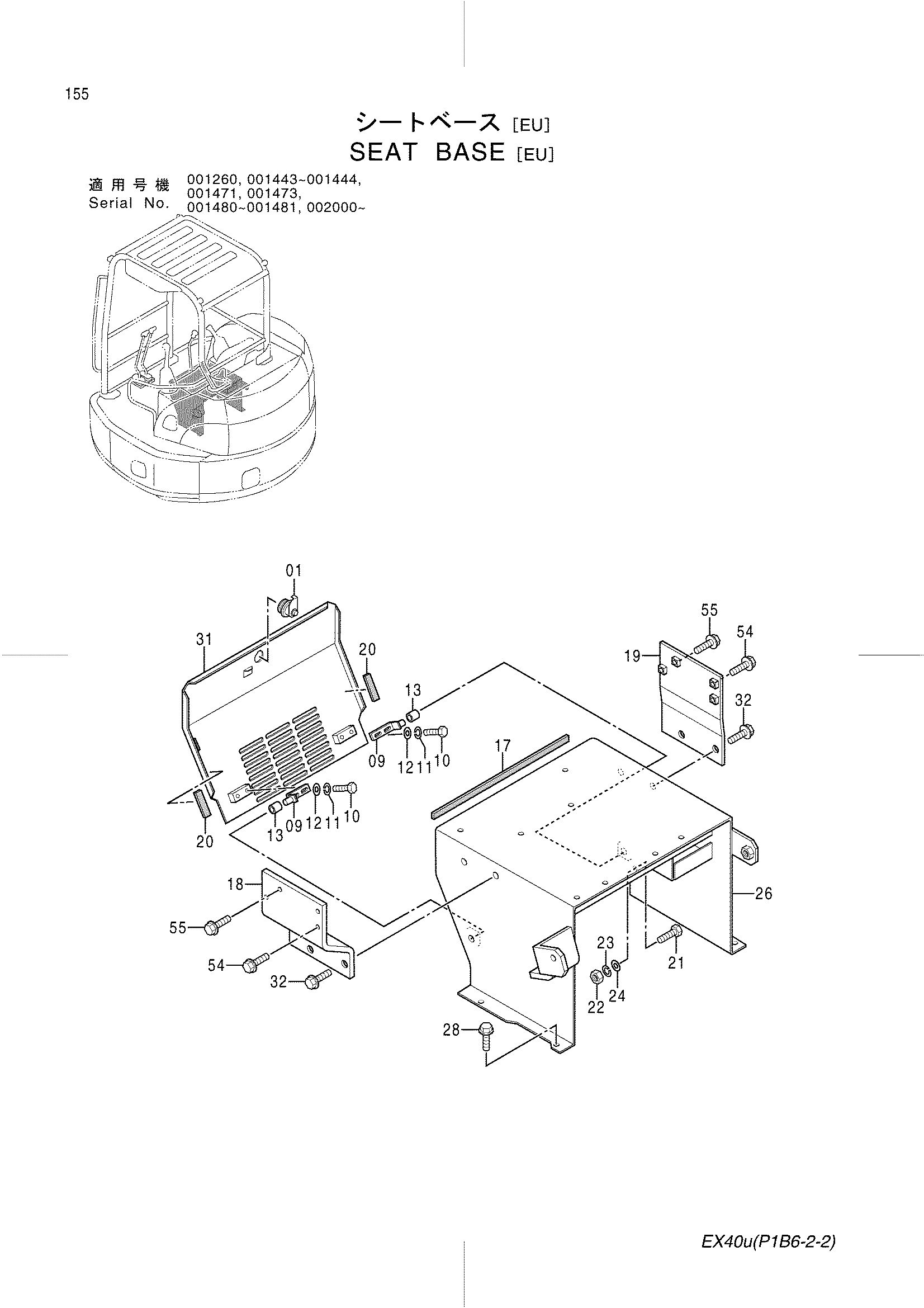

Заводская схема «Основание сиденья [Европа]» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основание сиденья [Европа] HITACHI EX40U](/catalog-drawings/5c/5c8a13f6-f13d-47e7-b7b2-9594f83ffacb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4423918 | Замок | 1 |
| 09 | 9747448 | Кронштейн | 2 |
| 10 | J960612 | Болт | 4 |
| 11 | J252106 | Пружинная шайба | 4 |
| 12 | J253106 | Плоская шайба | 4 |
| 13 | 4364950 | Втулка | 2 |
| 17 | 4403071 | Резиновая прокладка | 1 |
| 18 | 9753290 | Кронштейн | 1 |
| 19 | 9753291 | Кронштейн | 1 |
| 20 | 4382094 | Резиновая прокладка | 2 |
| 21 | J960616 | Болт | 1 |
| 22 | J231106 | Гайка | 1 |
| 23 | J252106 | Пружинная шайба | 1 |
| 24 | J253106 | Плоская шайба | 1 |
| 26 | 7037359 | Кронштейн | 1 |
| 28 | J090825 | Болт с шайбой | 4 |
| 31 | 7037178 | Крышка | 1 |
| 32 | J051235 | Болт с шайбой | 4 |
| 54 | J080825 | Болт с шайбой | 6 |
| 55 | J080850 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
