Навесное оборудование педаль — HITACHI EX40U

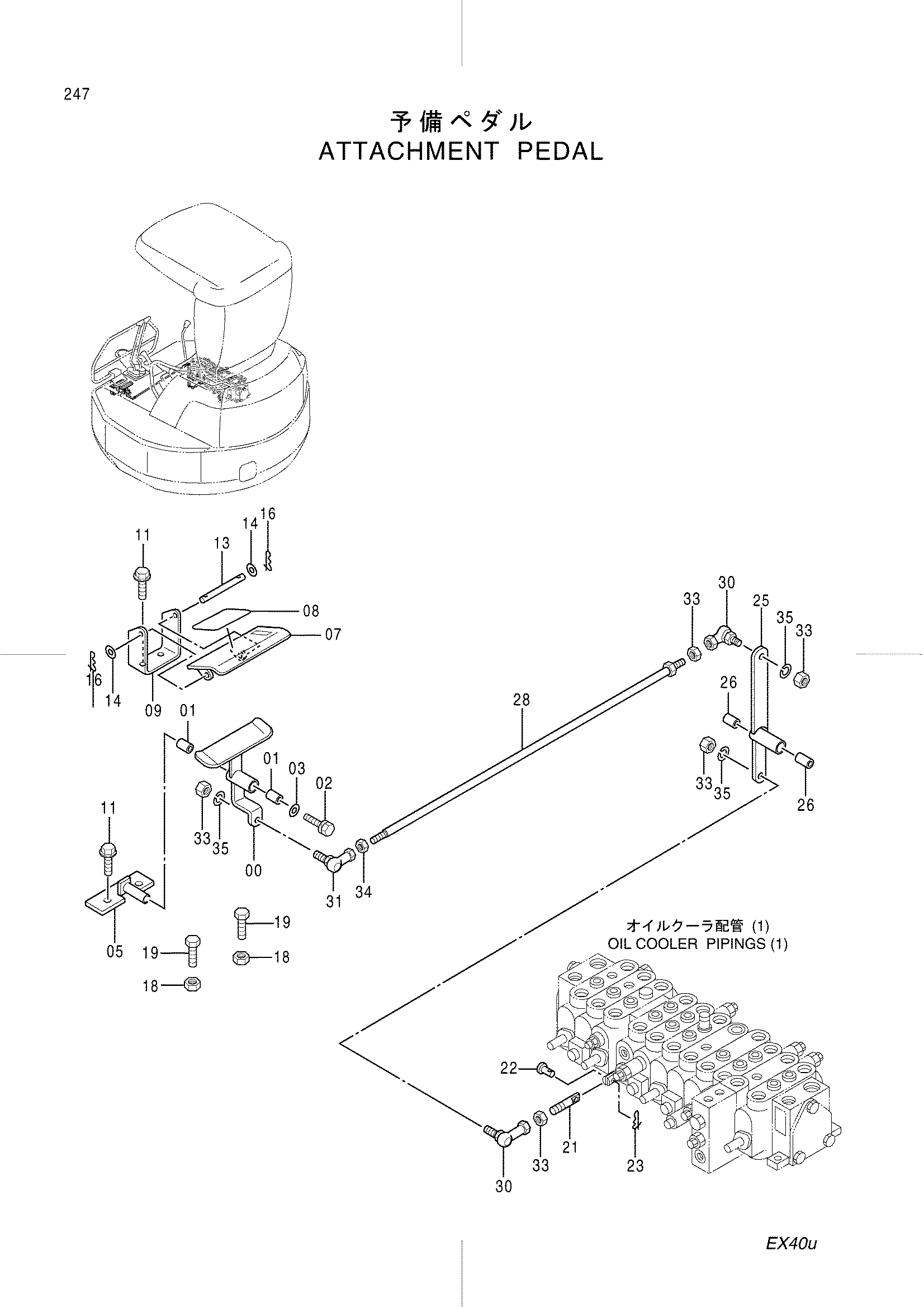

Заводская схема «Навесное оборудование педаль» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070264 | Тяга | 1 |
| 01 | 4280298 | Втулка | 2 |
| 02 | J080820 | Болт с шайбой | 1 |
| 03 | 4346037 | Шайба | 1 |
| 05 | 8070345 | Кронштейн | 1 |
| 07 | 9747429 | Крышка | 1 |
| 08 | 4345731 | Лента | 1 |
| 09 | 4399258 | Кронштейн | 1 |
| 11 | J090820 | Болт с шайбой | 4 |
| 13 | 4365417 | Палец | 1 |
| 14 | A590106 | Плоская шайба | 2 |
| 16 | 4365839 | Стопорный палец | 2 |
| 18 | J231108 | Гайка | 2 |
| 19 | 4294118 | Болт | 2 |
| 21 | 4279536 | Шток | 1 |
| 22 | 4279607 | Палец | 1 |
| 23 | 4365839 | Стопорный палец | 1 |
| 25 | 8070262 | Тяга | 1 |
| 26 | 4280298 | Втулка | 2 |
| 28 | 9745060 | Шток | 1 |
| 30 | 4287792 | Шарнир | 2 |
| 31 | 4287793 | Соединение шарик(левый) | 1 |
| 33 | J231108 | Гайка | 5 |
| 34 | M580008 | Гайка (левый) | 1 |
| 35 | J252108 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
