Управление педаль (стрела поворот) — HITACHI EX40U

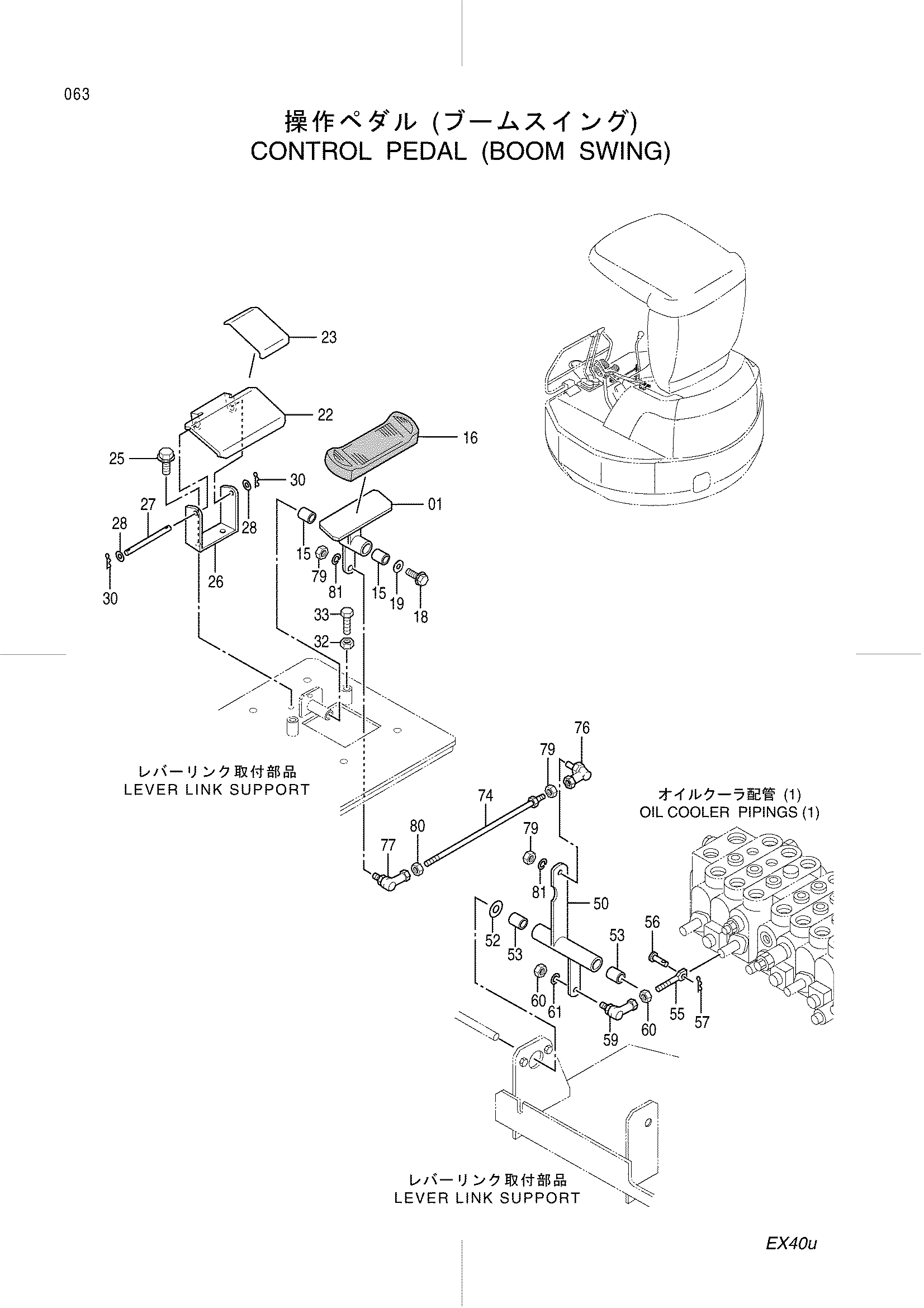

Заводская схема «Управление педаль (стрела поворот)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8070263 | Тяга | 1 |
| 15 | 4280298 | Втулка | 2 |
| 16 | 4374008 | Резиновая прокладка | 1 |
| 18 | J080820 | Болт с шайбой | 1 |
| 19 | 4346037 | Шайба | 1 |
| 22 | 9747100 | Крышка | 1 |
| 23 | 4345731 | Лента | 1 |
| 25 | J090820 | Болт с шайбой | 2 |
| 26 | 4399258 | Кронштейн | 1 |
| 27 | 4365417 | Палец | 1 |
| 28 | A590106 | Плоская шайба | 2 |
| 30 | 4365839 | Стопорный палец | 2 |
| 32 | J231108 | Гайка | 2 |
| 33 | 4294118 | Болт | 2 |
| 50 | 8070261 | Тяга | 1 |
| 52 | 4294498 | Регулировочная шайба 0.5 | 1 |
| 53 | 4280298 | Втулка | 2 |
| 55 | 4279536 | Шток | 1 |
| 56 | 4279607 | Палец | 1 |
| 57 | 4365839 | Стопорный палец | 1 |
| 59 | 4287792 | Шарнир | 1 |
| 60 | J231108 | Гайка | 2 |
| 61 | J252108 | Пружинная шайба | 1 |
| 74 | 9744821 | Шток | 1 |
| 76 | 4287792 | Шарнир | 2 |
| 77 | 4287793 | Соединение шарик(левый) | 1 |
| 79 | J231108 | Гайка | 3 |
| 80 | M580008 | Гайка (левый) | 1 |
| 81 | J252108 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
