Дополнительный трубопроводы (передний) <стд.арм, удлинённый рукоять> [EU] — HITACHI EX40U
Заводская схема «Дополнительный трубопроводы (передний) <стд.арм, удлинённый рукоять> [EU]» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.

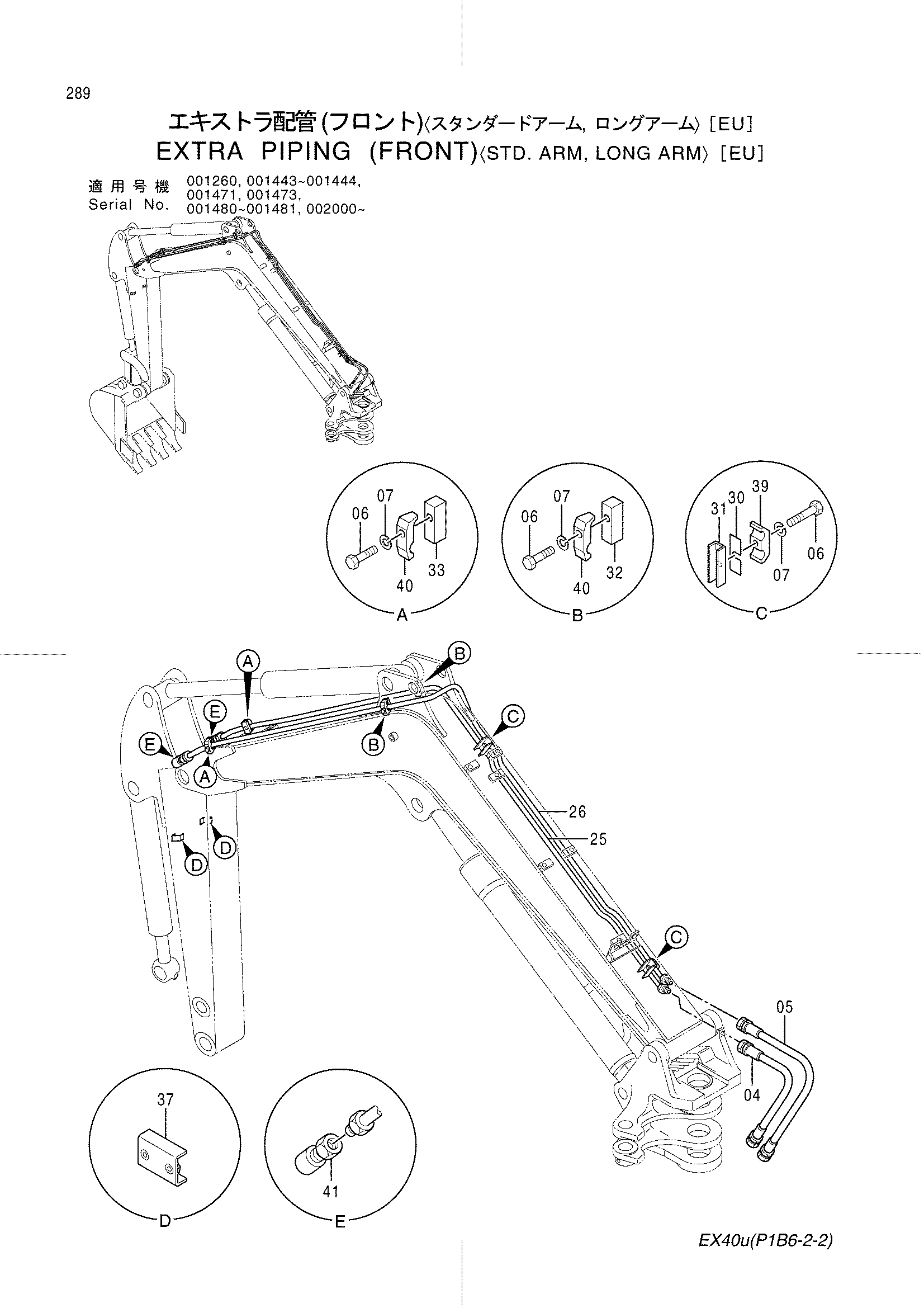

![Схема Дополнительный трубопроводы (передний) <стд.арм, удлинённый рукоять> [EU] HITACHI EX40U](/catalog-drawings/e5/e5ada058-c37c-433c-ae18-7541d07502a2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4426459 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 06 | J971045 | Болт | 6 |
| 07 | J252210 | Пружинная шайба | 6 |
| 25 | 8077352 | Трубка | 1 |
| 26 | 8077351 | Трубка | 1 |
| 30 | 4405907 | Регулировочная шайба | 2 |
| 31 | 9745354 | Седло винта | 2 |
| 32 | 4392160 | Седло винта | 2 |
| 33 | 4392161 | Седло винта | 2 |
| 37 | 9753718 | Седло винта | 2 |
| 39 | 4354753 | Хомут трубки | 2 |
| 40 | 4354754 | Хомут трубки | 4 |
| 41 | 4405685 | Унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
