Навес [STD] — HITACHI EX40U

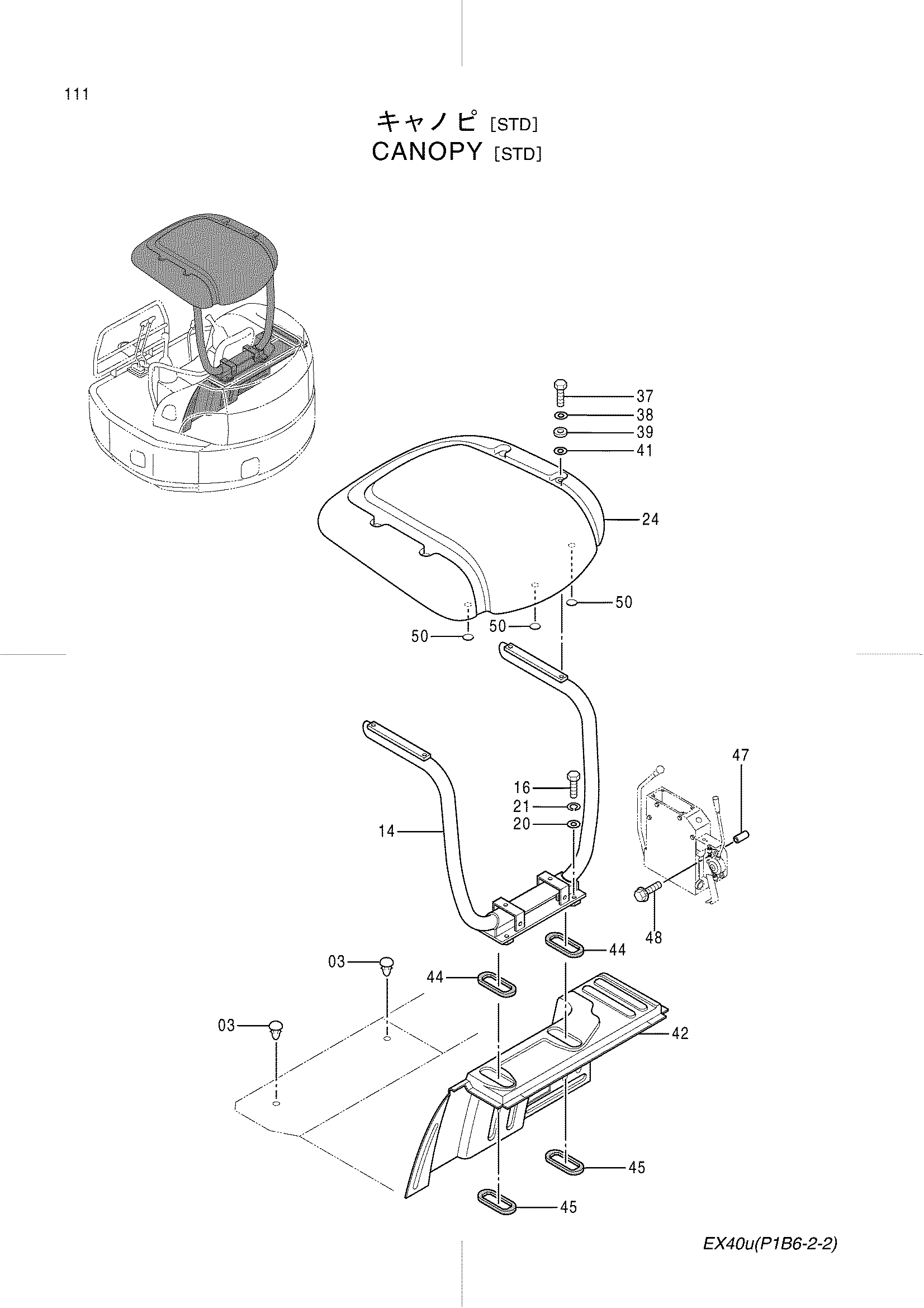

Заводская схема «Навес [STD]» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Навес [STD] HITACHI EX40U](/catalog-drawings/eb/ebc852b1-59ad-4b65-b511-48a7a001c6af.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4296301 | Пробка | 2 |
| 14 | 6017449 | Поле | 1 |
| 16 | J971690 | Болт | 4 |
| 20 | J252216 | Пружинная шайба | 4 |
| 21 | J253116 | Плоская шайба | 4 |
| 24 | 4409517 | Рооф | 1 |
| 37 | J971035 | Болт | 4 |
| 38 | J254010 | Шайба | 4 |
| 39 | 4416052 | Шайба | 4 |
| 41 | 4417253 | Шайба | 4 |
| 42 | 4409103 | Крышка (NO паинт) | 1 |
| 42 | 4421844 | Крышка (акуа блуе) | 1 |
| 42 | 4421845 | Крышка (такси йеллов) | 1 |
| 44 | 4416047 | Резиновое уплотнение | 2 |
| 45 | 4416048 | Резиновое уплотнение | 2 |
| 47 | 4411284 | Проставка | 1 |
| 48 | J090865 | Болт с шайбой | 1 |
| 50 | 4403844 | Наклейка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
