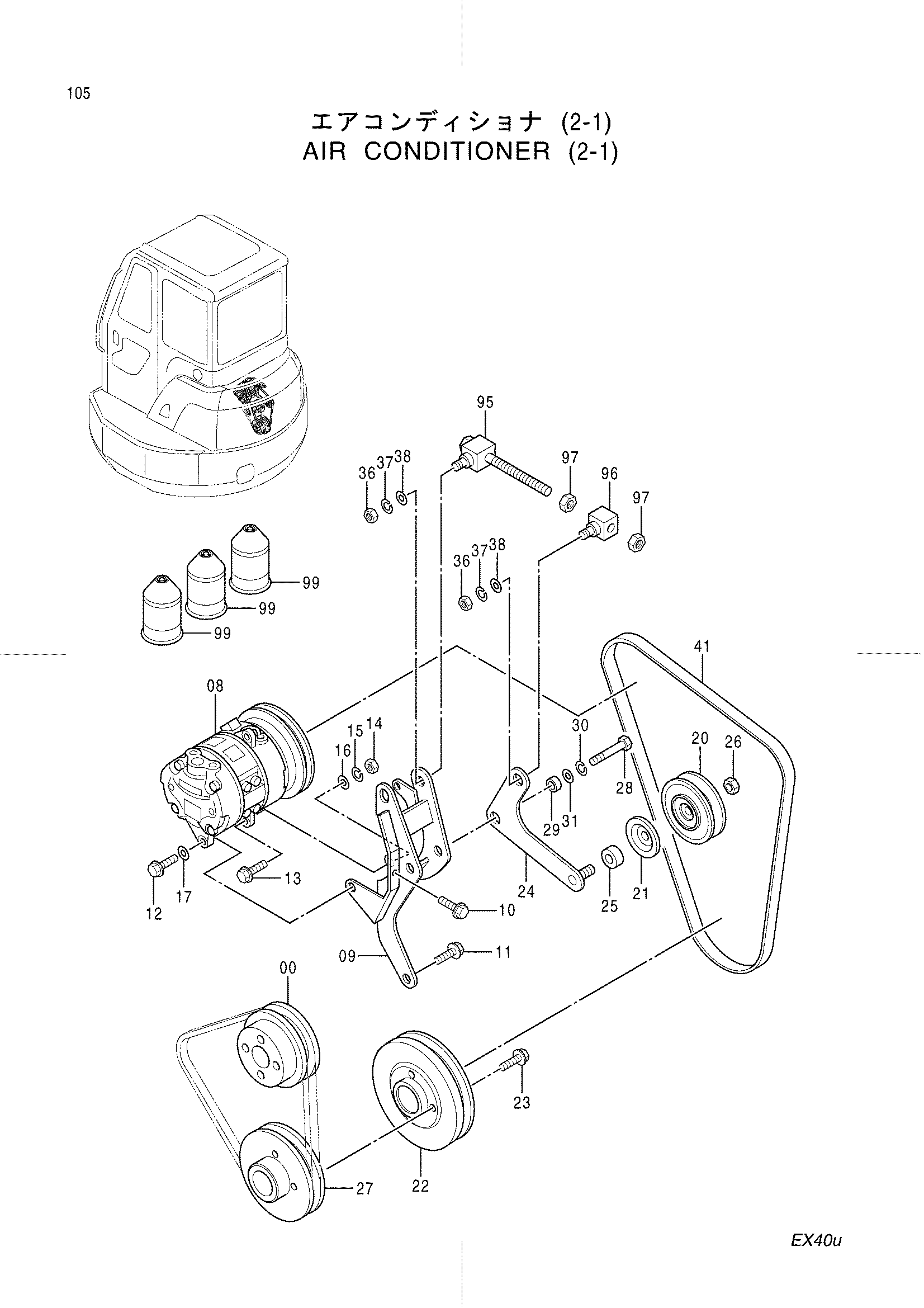

Кондиционер (2-1) — HITACHI EX40U
Заводская схема «Кондиционер (2-1)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4400674 | Шкив | 1 |
| 08 | 4380113 | Компрессор | 1 |
| 09 | 7031460 | Кронштейн | 1 |
| 10 | J090820 | Болт с шайбой | 1 |
| 11 | J090825 | Болт с шайбой | 1 |
| 12 | J080825 | Болт с шайбой | 2 |
| 13 | J090840 | Болт с шайбой | 1 |
| 14 | J231108 | Гайка | 1 |
| 15 | J252108 | Пружинная шайба | 1 |
| 16 | J253108 | Плоская шайба | 1 |
| 17 | 4368122 | Регулировочная шайба 0.5 | 8 |
| 20 | 4323112 | Шкив тенсион | 1 |
| 21 | 4323111 | Крышка | 1 |
| 22 | 3079737 | Шкив | 1 |
| 23 | J080830 | Болт с шайбой | 4 |
| 24 | 9746332 | Рукоять тентион | 1 |
| 25 | 4381016 | Втулка | 1 |
| 26 | J231210 | Гайка | 1 |
| 27 | 4401485 | Шкив | 1 |
| 28 | 4382926 | Болт | 1 |
| 29 | 4366570 | Втулка | 1 |
| 30 | J252108 | Пружинная шайба | 1 |
| 31 | J254008 | Шайба | 1 |
| 36 | J231210 | Гайка | 3 |
| 37 | J252210 | Пружинная шайба | 2 |
| 38 | J253110 | Плоская шайба | 2 |
| 41 | 4392985 | Ремень вентилятор | 1 |
| 95 | 9747804 | Болт | 1 |
| 96 | 4322645 | Вал(отверстие) | 1 |
| 97 | J231210 | Гайка | 2 |
| 99 | 4338439 | GAS | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
