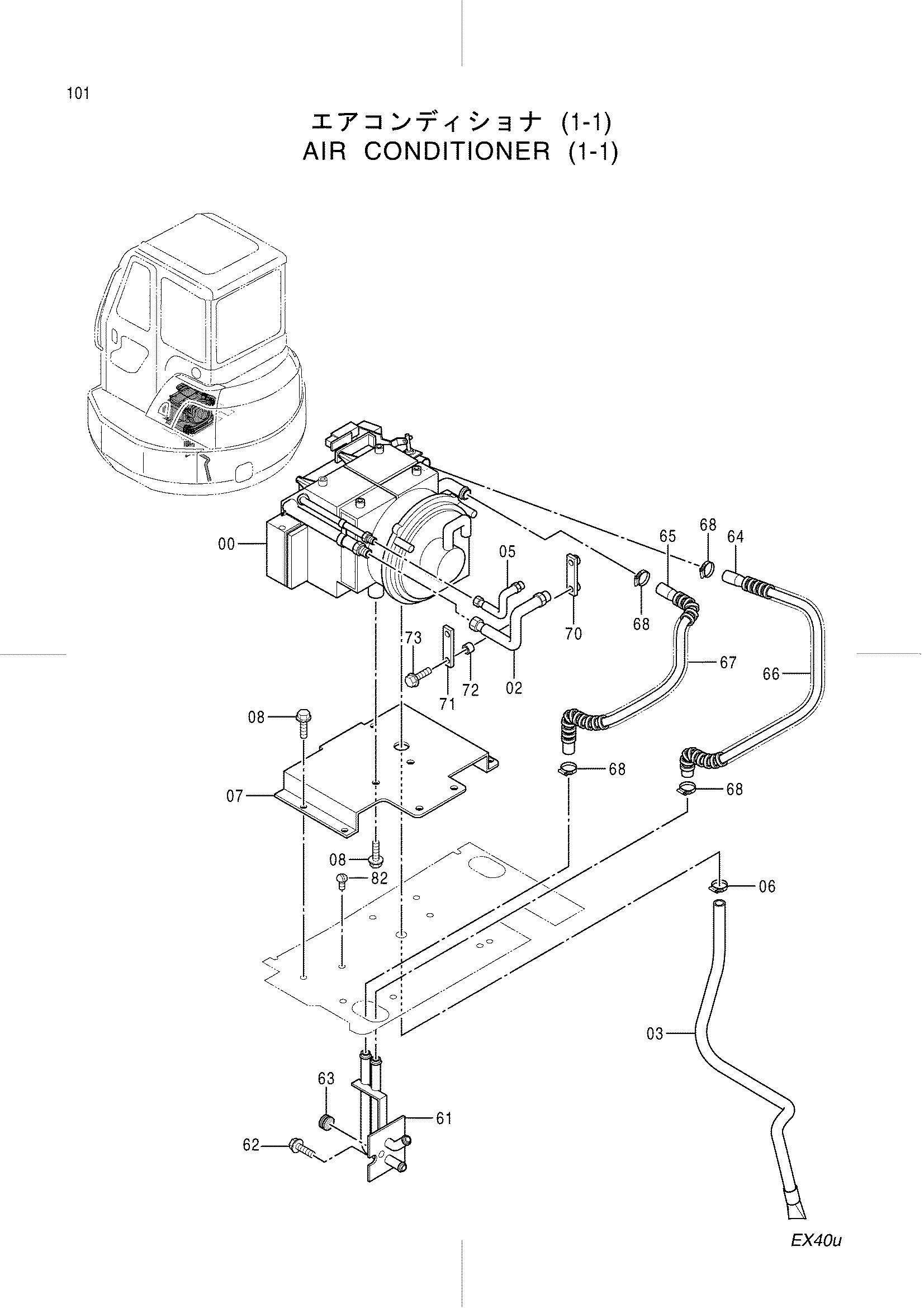

Кондиционер (1-1) — HITACHI EX40U
Заводская схема «Кондиционер (1-1)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4344693 | Кондиционер | 1 |
| 02 | 4393659 | Трубка | 1 |
| 03 | 4393817 | Водяной шланг | 1 |
| 05 | 4396191 | Трубка | 1 |
| 06 | 4514700 | Зажим шланг | 1 |
| 07 | 7033865 | Кронштейн | 1 |
| 08 | J090820 | Болт с шайбой | 9 |
| 61 | 8070512 | Трубка | 1 |
| 62 | J090825 | Болт с шайбой | 2 |
| 63 | 4195198 | Резиновая втулка | 1 |
| 64 | 3080818 | Водяной шланг | 1 |
| 65 | 3080819 | Водяной шланг | 1 |
| 66 | 4393825 | Трубка корругатед | 1 |
| 67 | 4393826 | Трубка корругатед | 1 |
| 68 | 4514699 | Хомут шланга | 4 |
| 70 | 9747967 | Пластина | 1 |
| 71 | 4382934 | Пластина | 1 |
| 72 | 4382935 | Проставка | 2 |
| 73 | J090640 | Болт с шайбой | 2 |
| 82 | 4288579 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
