Дополнительный трубопроводы (передний) <удлинённый рукоять> [STD] — HITACHI EX40U
Заводская схема «Дополнительный трубопроводы (передний) <удлинённый рукоять> [STD]» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.

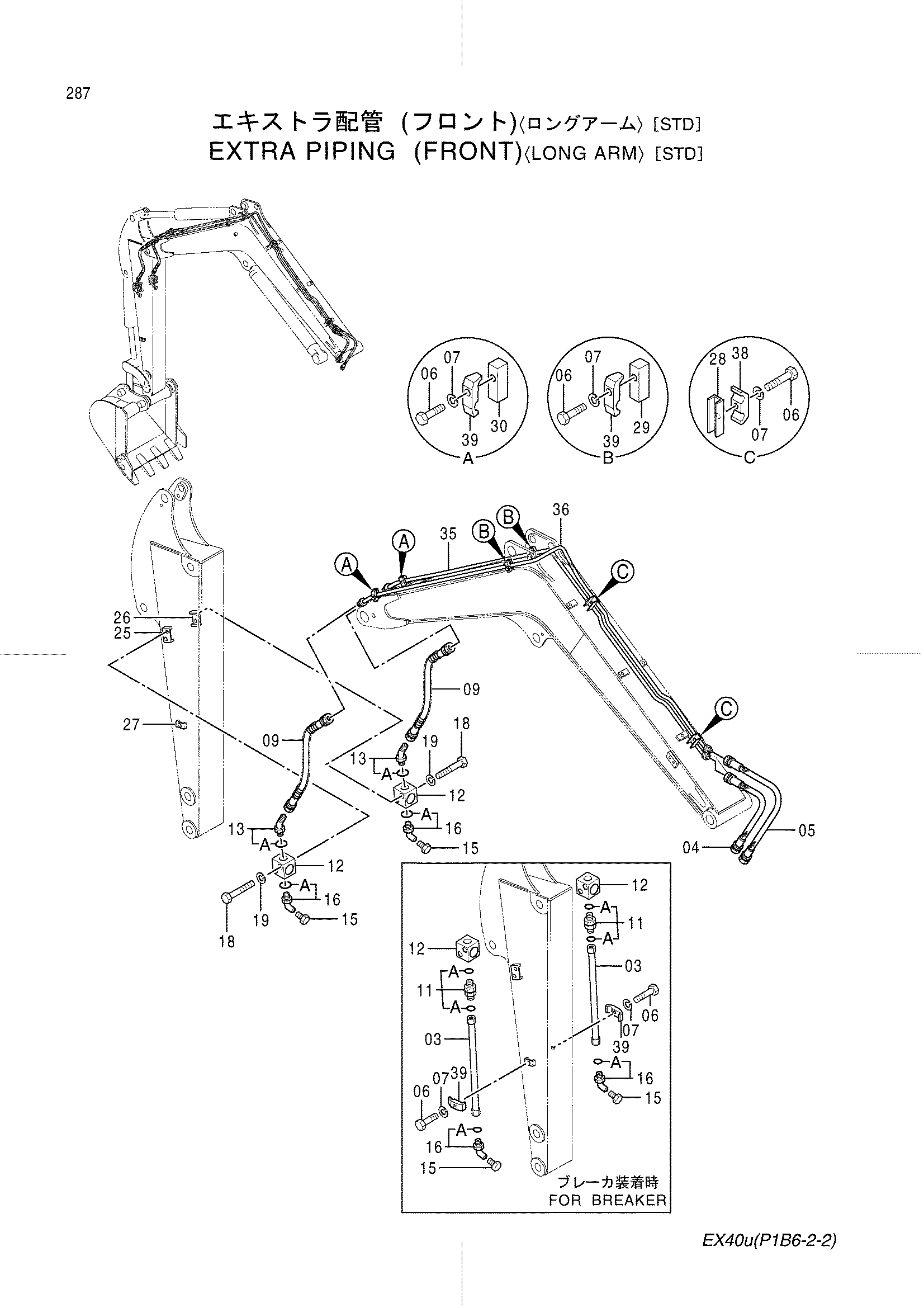

![Схема Дополнительный трубопроводы (передний) <удлинённый рукоять> [STD] HITACHI EX40U](/catalog-drawings/3f/3fa0394d-63d9-41f1-b0c3-b12ab8089b3e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9748648 | Трубка | 2 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 06 | J971045 | Болт | 8 |
| 07 | J252210 | Пружинная шайба | 8 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 11 | 4276850 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 2 |
| 12 | 4287721 | Запорный клапан | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4294858 | Пробка | 2 |
| 16 | 4293263 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | J960860 | Болт | 4 |
| 19 | J252108 | Пружинная шайба | 4 |
| 25 | 9737005 | Седло винта | 1 |
| 26 | 9737006 | Седло винта | 1 |
| 27 | 9743546 | Седло винта | 2 |
| 28 | 9745354 | Седло винта | 2 |
| 29 | 4392160 | Седло винта | 2 |
| 30 | 4392161 | Седло винта | 2 |
| 35 | 8075705 | Трубка | 1 |
| 35 | 8075705 | Трубка | 1 |
| 35 | 8075705 | Трубка | 1 |
| 35 | 8075705 | Трубка | 1 |
| 35 | 8075705 | Трубка | 1 |
| 35 | 8075705 | Трубка | 1 |
| 35 | 8077352 | Трубка | 1 |
| 35 | 8077352 | Трубка | 1 |
| 35 | 8077352 | Трубка | 1 |
| 35 | 8077352 | Трубка | 1 |
| 35 | 8077352 | Трубка | 1 |
| 35 | 8077352 | Трубка | 1 |
| 36 | 8075701 | Трубка | 1 |
| 36 | 8075701 | Трубка | 1 |
| 36 | 8075701 | Трубка | 1 |
| 36 | 8075701 | Трубка | 1 |
| 36 | 8075701 | Трубка | 1 |
| 36 | 8075701 | Трубка | 1 |
| 36 | 8077351 | Трубка | 1 |
| 36 | 8077351 | Трубка | 1 |
| 36 | 8077351 | Трубка | 1 |
| 36 | 8077351 | Трубка | 1 |
| 36 | 8077351 | Трубка | 1 |
| 36 | 8077351 | Трубка | 1 |
| 38 | 4354753 | Хомут трубки | 2 |
| 39 | 4354754 | Хомут трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
