Провод жгут проводов — HITACHI EX40U

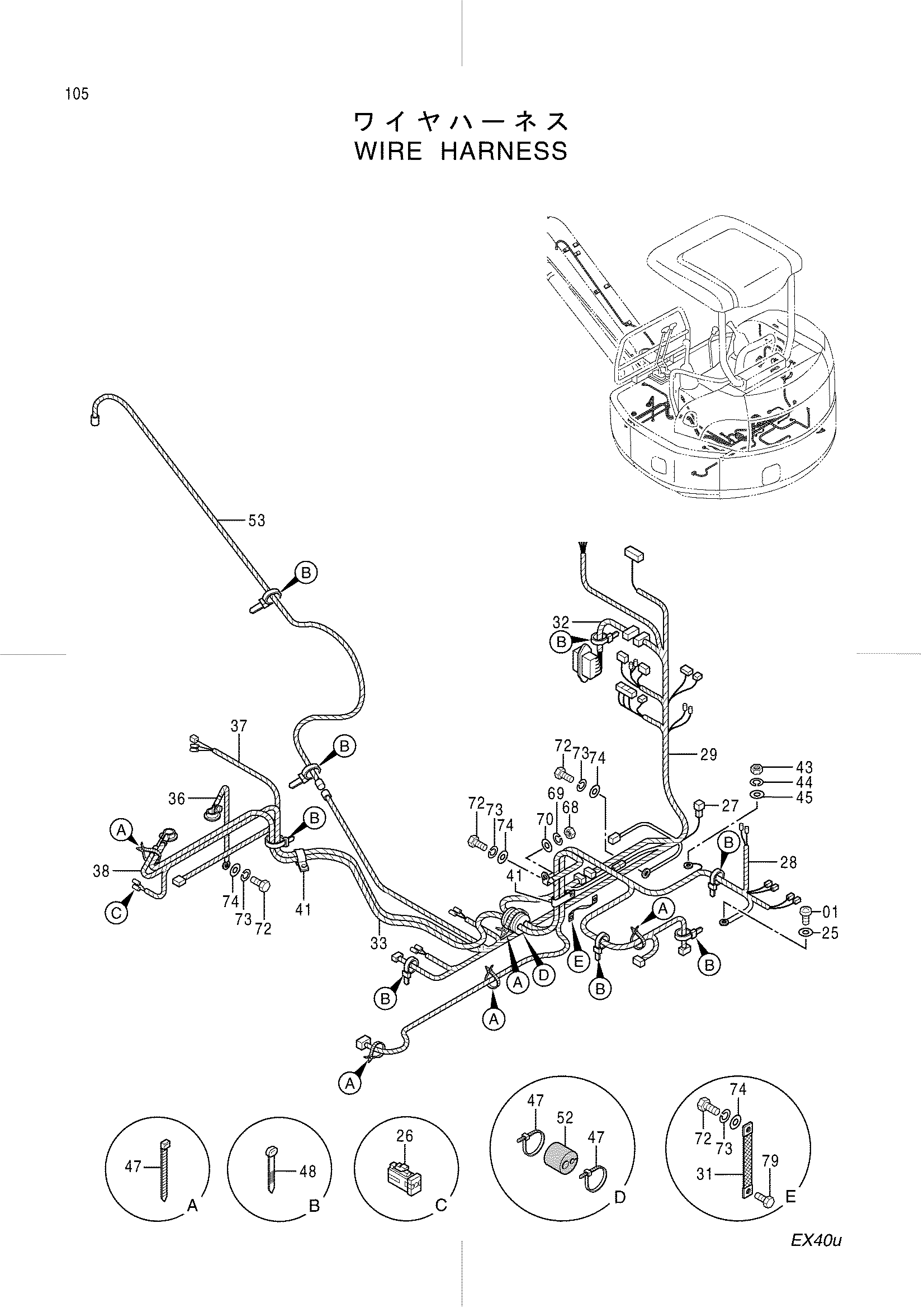

Заводская схема «Провод жгут проводов» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J691416 | Винт | 1 |
| 25 | J252104 | Пружинная шайба | 1 |
| 26 | 4331898 | Фусибле-линк | 2 |
| 28 | 3084146 | Жгут проводов провод (двигатель) | 1 |
| 29 | 1026022 | Жгут проводов | 1 |
| 31 | 4372789 | Жгут проводов провод(двигатель масса) | 1 |
| 32 | 3081871 | Жгут проводов провод(предохранитель короб) | 1 |
| 33 | 4392494 | Трос[аккумулятор (+)] | 1 |
| 36 | 4409658 | Трос | 1 |
| 37 | 2043068 | Жгут проводов | 1 |
| 38 | 3083942 | Жгут проводов провод (аккумулятор) | 1 |
| 41 | 4190282 | Зажим | 2 |
| 43 | J231106 | Гайка | 1 |
| 44 | J252106 | Пружинная шайба | 1 |
| 45 | J253106 | Плоская шайба | 1 |
| 47 | 4055312 | Ленточный зажим | 14 |
| 48 | 4326365 | Ленточный зажим | 22 |
| 52 | 4389846 | Резиновая прокладка | 1 |
| 53 | 4405414 | Жгут проводов | 1 |
| 68 | J231108 | Гайка | 1 |
| 69 | J252108 | Пружинная шайба | 1 |
| 70 | J253108 | Плоская шайба | 1 |
| 72 | J971020 | Болт | 4 |
| 73 | J252210 | Пружинная шайба | 4 |
| 74 | J253110 | Плоская шайба | 4 |
| 79 | J051030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
