Облицовка (1-1) — HITACHI EX40U

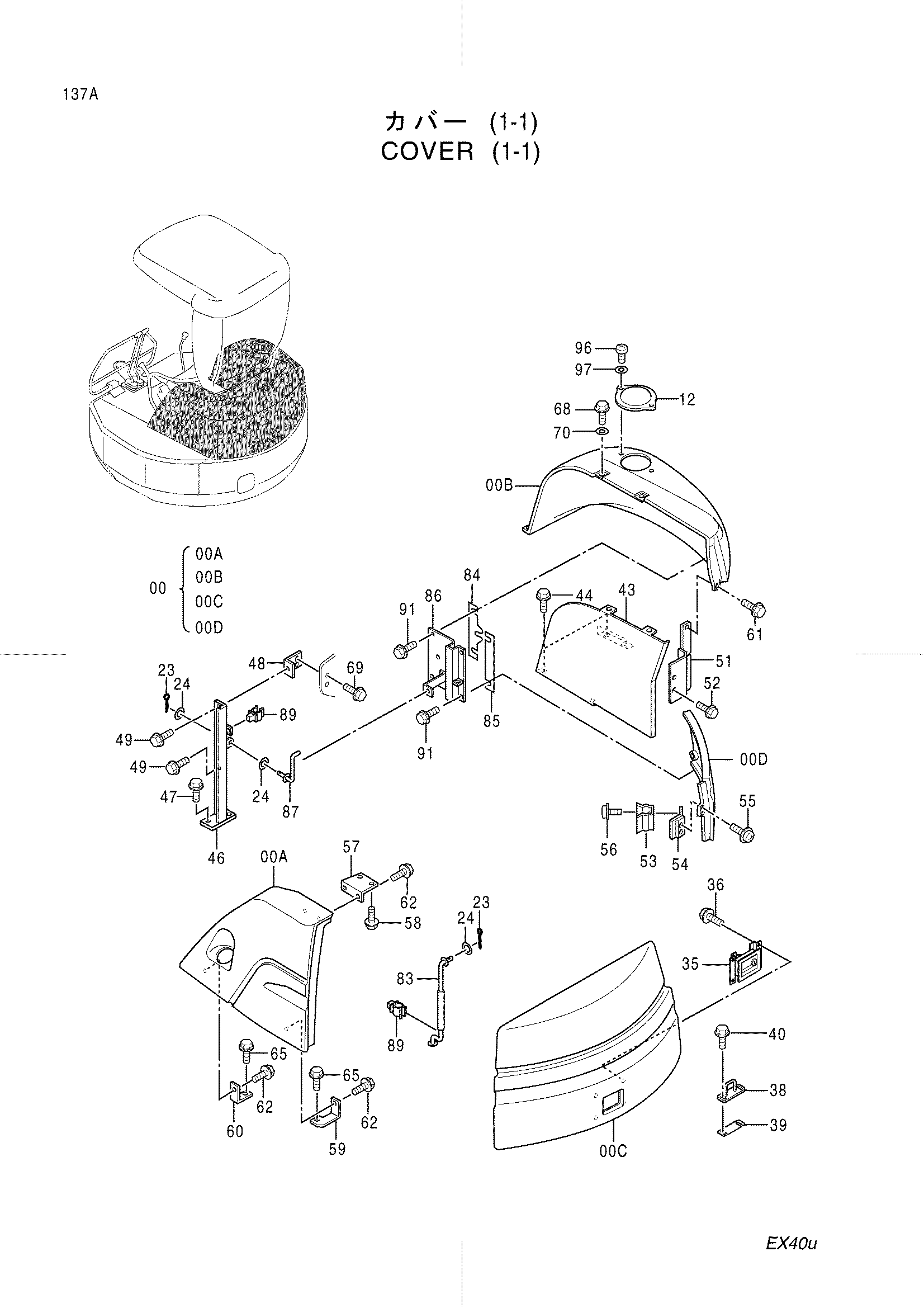

Заводская схема «Облицовка (1-1)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4404167	Крышка в сборе (акуа блуе)	1
00	4404177	Крышка в сборе (такси)	1
00A	4404168	Крышка (акуа блуе)	1
00A	4404178	Крышка (такси)	1
00B	4404169	Крышка (акуа блуе)	1
00B	4404179	Крышка (такси)	1
00C	4404170	Крышка (акуа блуе)	1
00C	4404180	Крышка (такси)	1
00D	4404171	Крышка (акуа блуе)	1
00D	4404181	Крышка (такси)	1
12	4404185	Крышка (акуа блуе)	1
12	4404187	Крышка (такси)	1
23	A762016	Шплинт	3
24	J253108	Плоская шайба	2
35	4393983	Раткх	1
36	J090614	Болт с шайбой	4
38	8059499	Защёлка	1
39	4347798	Регулировочная шайба 1.2	1
40	J051030	Болт с шайбой	2
43	7033892	Кронштейн	1
44	J090820	Болт с шайбой	4
46	8069525	Кронштейн	1
47	J051025	Болт с шайбой	2
48	9749113	Кронштейн	1
49	J090822	Болт с шайбой	2
51	8070545	Защёлка	1
52	J090816	Болт с шайбой	2
53	4394379	Держатель	1
54	9749136	Пластина	1
55	J680620	Винт с шайбой	3
56	J670306	Винт с шайбой	2
57	4393555	Кронштейн	1
58	J090825	Болт с шайбой	2
59	4393556	Кронштейн	1
60	4393557	Кронштейн	1
61	J090920	Болт с шайбой	1
62	J090818	Болт с шайбой	4
65	J090825	Болт с шайбой	2
68	J080830	Болт с шайбой	2
69	J090818	Болт с шайбой	2
70	4346037	Шайба	2
83	8071581	Стойка	1
84	4400599	Регулировочная шайба 1.2	1
85	4393204	Регулировочная шайба 1.2	1
86	4399043	Петля	1
87	9749730	Стойка	1
89	4399244	Держатель	2
91	J090818	Болт с шайбой	5
96	4373779	Винт	2
97	J254006	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
