Кондиционер (2-2) — HITACHI EX40U

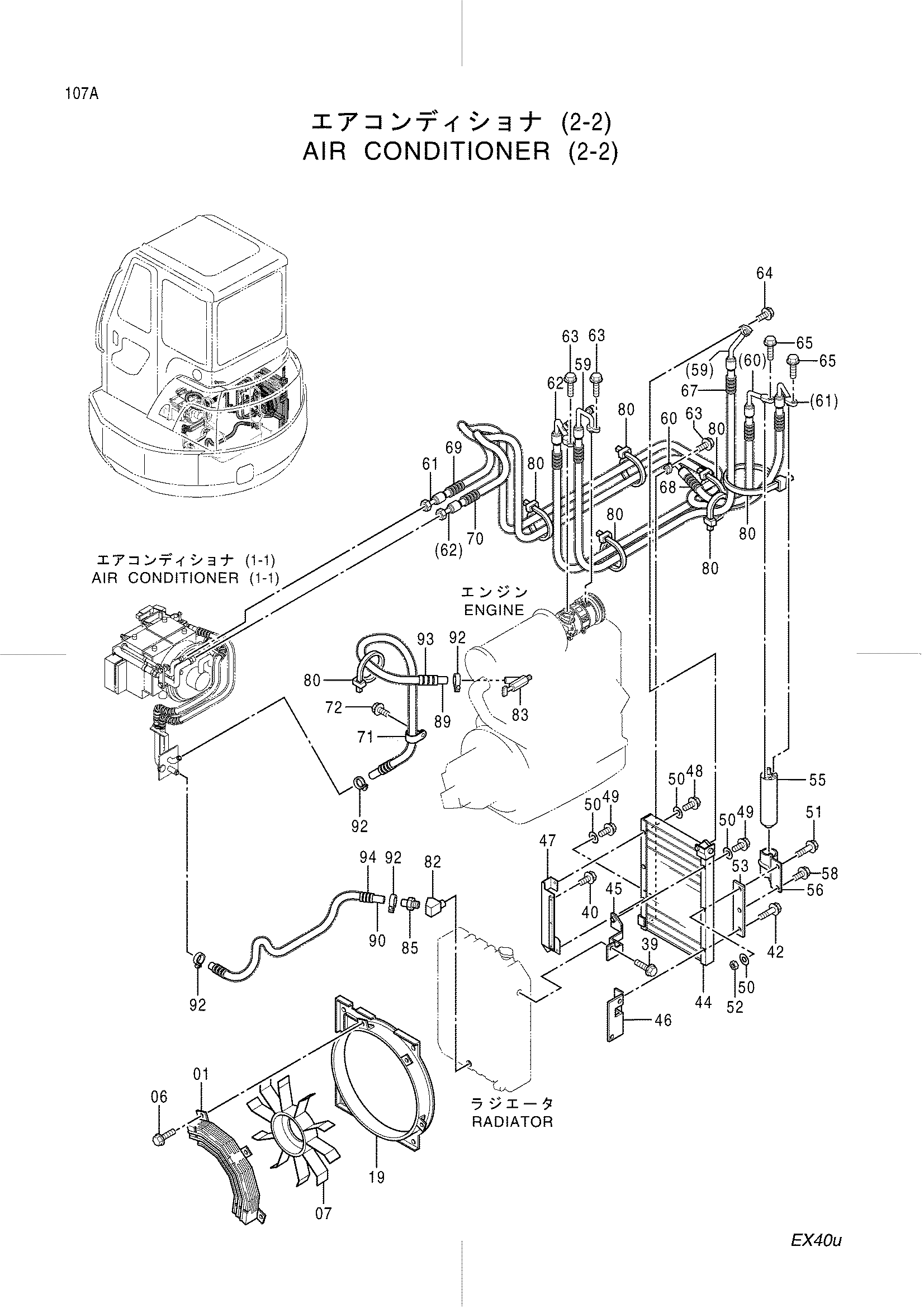

Заводская схема «Кондиционер (2-2)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7033704 | Защита вентилятор | 1 |
| 06 | J090616 | Болт с шайбой | 3 |
| 07 | 4380102 | Вентилятор | 1 |
| 19 | 6017376 | Кожух | 1 |
| 39 | J080816 | Болт с шайбой | 1 |
| 40 | J090630 | Болт с шайбой | 3 |
| 42 | J080870 | Болт с шайбой | 1 |
| 44 | 4394554 | Конденсатор | 1 |
| 45 | 8070687 | Кронштейн | 1 |
| 46 | 7033939 | Кронштейн | 1 |
| 47 | 8070697 | Кронштейн | 1 |
| 48 | J080850 | Болт с шайбой | 1 |
| 49 | J080855 | Болт с шайбой | 2 |
| 50 | 4308365 | Шайба плаин | 4 |
| 51 | J090870 | Болт с шайбой | 1 |
| 52 | J231108 | Гайка | 1 |
| 53 | 4400817 | Пластина | 1 |
| 55 | 4323945 | Осушитель | 1 |
| 56 | 4339373 | Кронштейн | 1 |
| 58 | J090820 | Болт с шайбой | 1 |
| 59 | 4395241 | Шланг радиатора | 1 |
| 60 | 4395242 | Шланг радиатора | 1 |
| 61 | 4395243 | Шланг радиатора | 1 |
| 62 | 4395244 | Шланг радиатора | 1 |
| 63 | J090825 | Болт с шайбой | 3 |
| 64 | J090835 | Болт с шайбой | 1 |
| 65 | J090625 | Болт с шайбой | 2 |
| 67 | 4395246 | Трубка корругатед | 1 |
| 68 | 4395247 | Трубка корругатед | 1 |
| 69 | 4395248 | Трубка корругатед | 1 |
| 70 | 4395245 | Трубка корругатед | 1 |
| 71 | 4288707 | Хомут | 1 |
| 72 | J051020 | Болт с шайбой | 1 |
| 80 | 4055312 | Ленточный зажим | 6 |
| 82 | 4332129 | Адптер | 1 |
| 83 | 4508050 | Кран | 1 |
| 85 | 4294662 | Адаптер | 1 |
| 89 | 4399544 | Водяной шланг | 1 |
| 90 | 4399545 | Водяной шланг | 1 |
| 92 | 4514699 | Хомут шланга | 4 |
| 93 | 4399546 | Трубка корругатед | 1 |
| 94 | 4399547 | Трубка корругатед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
