Масляный радиатор трубопроводы (1) — HITACHI EX40U

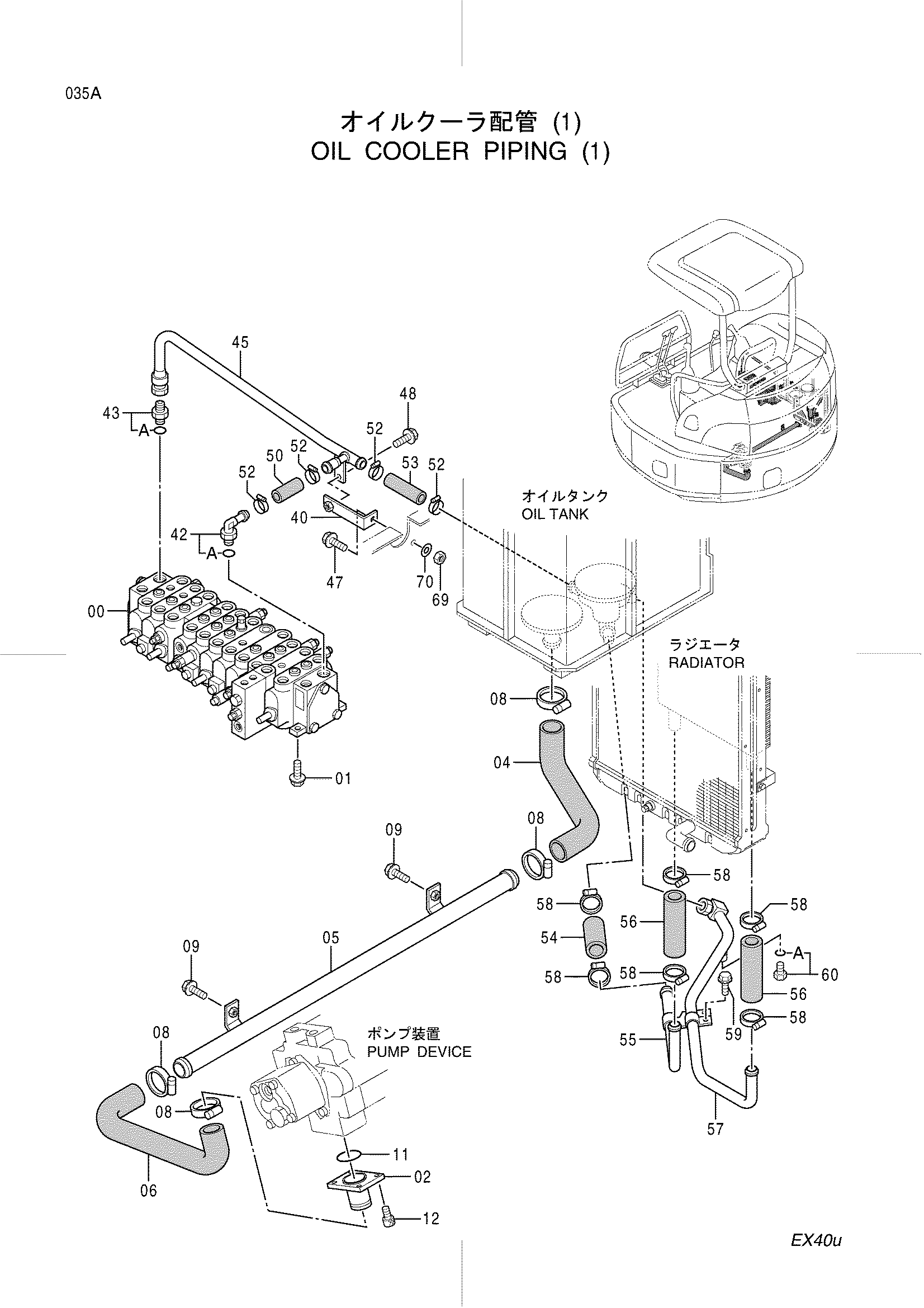

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4415965 | Гидрораспределитель | 1 |
| 01 | J041030 | Болт с шайбой | 4 |
| 02 | 9749637 | Всасывающая трубка | 1 |
| 04 | 3080516 | Резиновый шланг | 1 |
| 05 | 7031164 | Всасывающая трубка | 1 |
| 06 | 3080557 | Резиновый шланг | 1 |
| 08 | 4505385 | Хомут шланга | 4 |
| 09 | J051025 | Болт с шайбой | 2 |
| 11 | A810050 | Уплотнительное кольцо | 1 |
| 12 | J771225 | Болт с внутренним шестигранником | 4 |
| 40 | 9749646 | Кронштейн | 1 |
| 42 | 4276853 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4279302 | Адаптер | 1 |
| 43 | 4279302 | Адаптер | 1 |
| 43 | 4279302 | Адаптер | 1 |
| 43 | 4279302 | Адаптер | 1 |
| 43 | 4279302 | Адаптер | 1 |
| 43 | 4279302 | Адаптер | 1 |
| 43 | 4425276 | Адаптер | 1 |
| 43 | 4425276 | Адаптер | 1 |
| 43 | 4425276 | Адаптер | 1 |
| 43 | 4425276 | Адаптер | 1 |
| 43 | 4425276 | Адаптер | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 7034274 | Трубка | 1 |
| 45 | 7034274 | Трубка | 1 |
| 45 | 7034274 | Трубка | 1 |
| 45 | 7034274 | Трубка | 1 |
| 45 | 7034274 | Трубка | 1 |
| 45 | 7034274 | Трубка | 1 |
| 45 | 7037076 | Трубка | 1 |
| 45 | 7037076 | Трубка | 1 |
| 45 | 7037076 | Трубка | 1 |
| 45 | 7037076 | Трубка | 1 |
| 45 | 7037076 | Трубка | 1 |
| 47 | J051030 | Болт с шайбой | 1 |
| 48 | J051025 | Болт с шайбой | 1 |
| 50 | 4392019 | Резиновый шланг | 1 |
| 52 | 4504367 | Хомут шланга | 4 |
| 53 | 4075008 | Резиновый шланг | 1 |
| 54 | 4120247 | Резиновый шланг | 1 |
| 55 | 8070374 | Обратная трубка | 1 |
| 56 | 4120248 | Резиновый шланг | 2 |
| 57 | 8070375 | Обратная трубка | 1 |
| 58 | 4505243 | Хомут шланга | 6 |
| 59 | J051025 | Болт с шайбой | 2 |
| 60 | 4174541 | Пробка | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | J231210 | Гайка | 1 |
| 70 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
