Провод жгут проводов — HITACHI EX40U

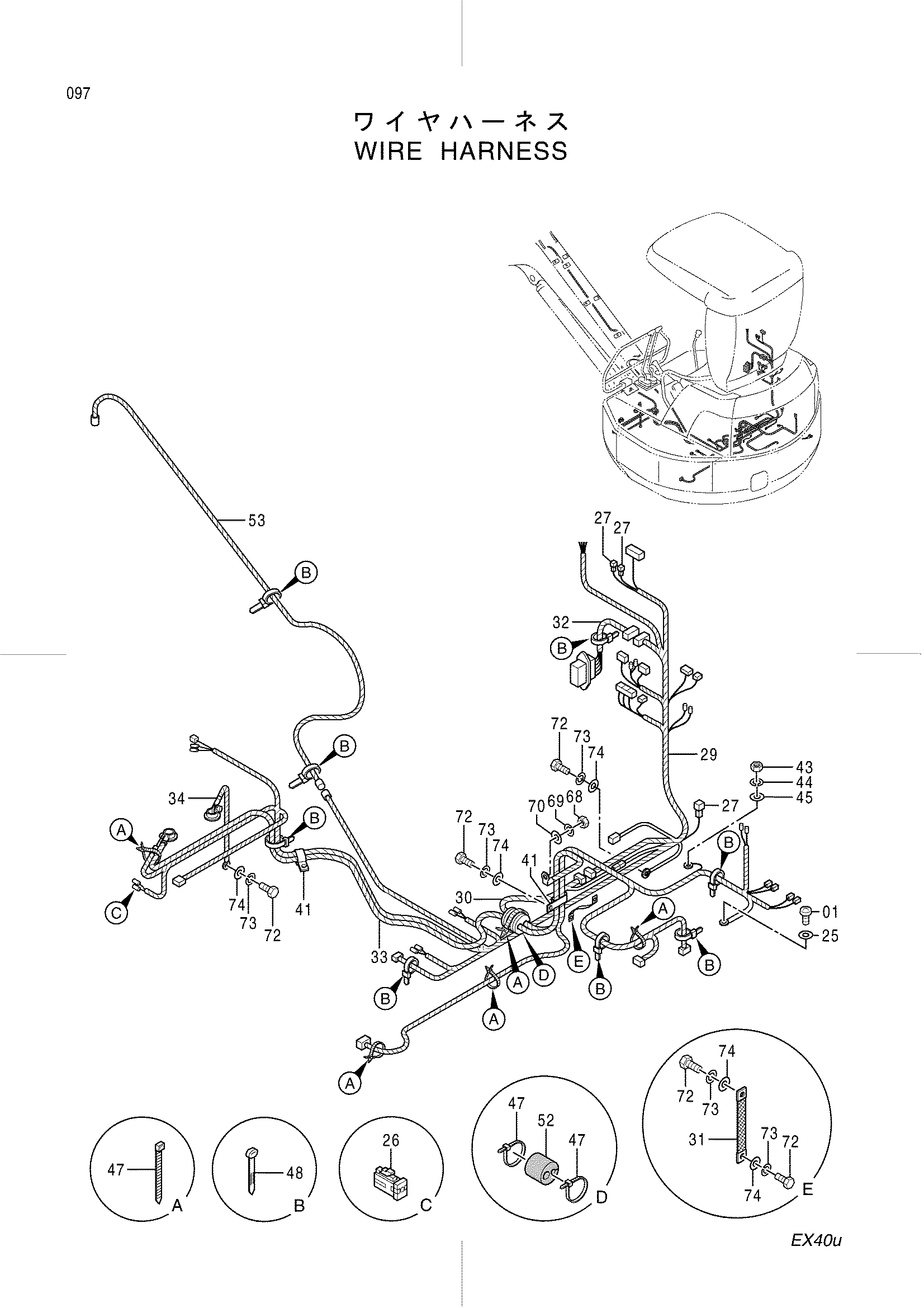

Заводская схема «Провод жгут проводов» для HITACHI EX40U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J691416 | Винт | 1 |
| 25 | J252104 | Пружинная шайба | 1 |
| 26 | 4331898 | Фусибле-линк | 2 |
| 27 | 4192489 | Диод | 3 |
| 29 | 1025087 | Жгут проводов | 1 |
| 30 | 3080574 | Жгут проводов | 1 |
| 31 | 4372789 | Жгут проводов провод(двигатель масса) | 1 |
| 32 | 3081871 | Жгут проводов | 1 |
| 33 | 4392494 | Трос[аккумулятор (+)] | 1 |
| 34 | 4392495 | Трос[аккумулятор (-)] | 1 |
| 41 | 4190282 | Зажим | 2 |
| 43 | J231106 | Гайка | 1 |
| 44 | J252106 | Пружинная шайба | 1 |
| 45 | J253106 | Плоская шайба | 1 |
| 47 | 4055312 | Ленточный зажим | 20 |
| 48 | 4326365 | Ленточный зажим | 22 |
| 53 | 4405414 | Резиновая прокладка | 1 |
| 57 | 4343506 | Жгут проводов | 1 |
| 68 | J231108 | Гайка | 1 |
| 69 | J252108 | Пружинная шайба | 1 |
| 70 | J253108 | Плоская шайба | 1 |
| 72 | J971020 | Болт | 5 |
| 73 | J252210 | Пружинная шайба | 5 |
| 74 | J253110 | Плоская шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
