Стрела трубопроводы (1) — HITACHI EX400-5

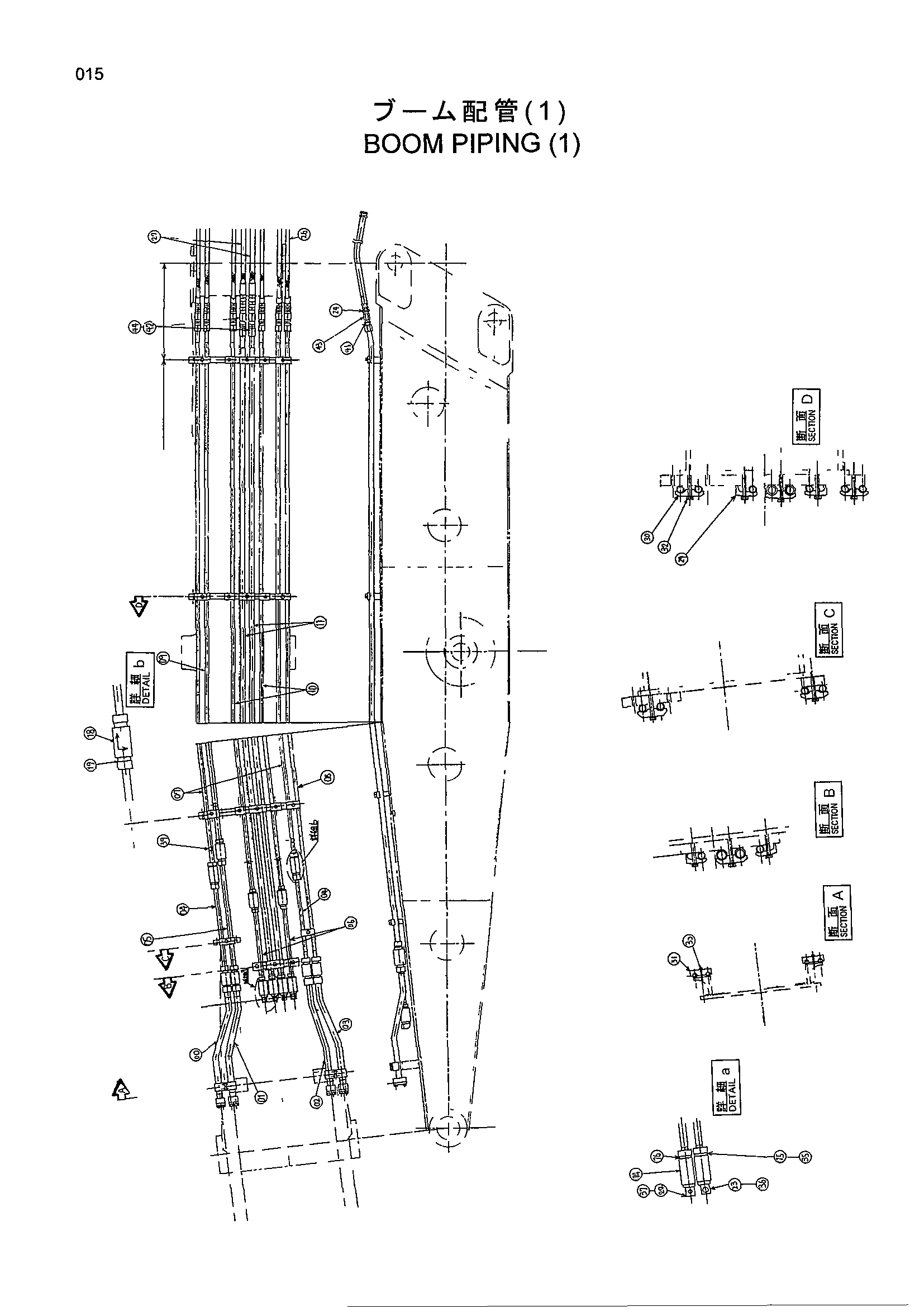

Заводская схема «Стрела трубопроводы (1)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TA49299 | Трубка | 1 |
| 01 | TA49300 | Трубка | 1 |
| 02 | TA49301 | Трубка | 1 |
| 03 | TA49302 | Трубка | 1 |
| 04 | TA49303 | Трубка | 2 |
| 05 | TA49304 | Трубка | 1 |
| 06 | TB42547 | Трубка | 2 |
| 07 | TA49305 | Трубка | 2 |
| 08 | TA49306 | Трубка | 1 |
| 09 | TA49307 | Трубка | 1 |
| 10 | TA49308 | Трубка | 2 |
| 11 | TB42548 | Трубка | 2 |
| 14 | 4287720 | Запорный клапан | 8 |
| 15 | 4205196 | Адаптер | 6 |
| 16 | 4189535 | Адаптер | 6 |
| 18 | 4215142 | Клапан словретур | 5 |
| 19 | 4189601 | Адаптер | 10 |
| 22 | 4202113 | Угловой штуцер | 2 |
| 23 | 4198799 | Угловой штуцер | 2 |
| 24 | 94-1303 | Адаптер | 6 |
| 26 | 4059908 | Шланг | 6 |
| 27 | 4166398 | Шланг | 2 |
| 29 | 4190126 | Хомут трубки | 8 |
| 30 | 4189860 | Хомут трубки | 12 |
| 31 | 4205816 | Хомут трубки | 2 |
| 32 | J011265 | Болт с шайбой | 20 |
| 33 | J011280 | Болт с шайбой | 4 |
| 35 | 4187329 | Уплотнительное кольцо | 6 |
| 36 | 4187328 | Уплотнительное кольцо | 18 |
| 37 | 4187308 | Уплотнительное кольцо | 2 |
| 39 | 94-2011 | Пробка | 5 |
| 41 | 94-1703 | Адаптер | 6 |
| 42 | 94-1705 | Адаптер | 2 |
| 43 | 94-0677 | Разъём S | 6 |
| 44 | 94-0679 | Разъём | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
