Водяной седиментер топливный — HITACHI EX400-5

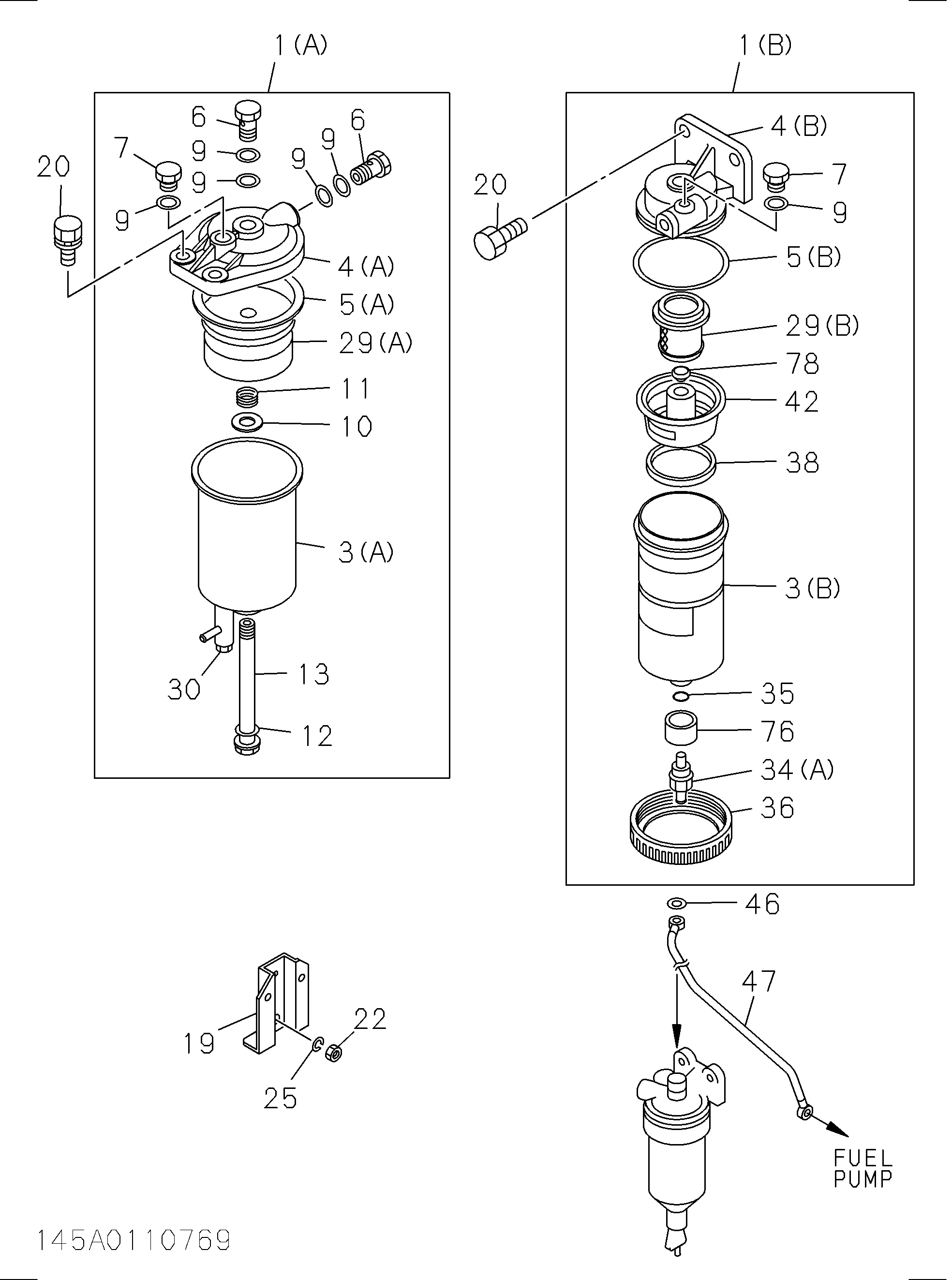

Заводская схема «Водяной седиментер топливный» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(B) | 1132009600 | Седиментер топливный | 1 |
| 3(B) | 1132112550 | Корпус в сборе седиментер | 1 |
| 4(B) | 1132121391 | Крышка UPR, седиментер в сборе | 1 |
| 5(B) | 1096236100 | Прокладка UPR крышка, седиментер | 1 |
| 7 | 1096040770 | Пробка дренажный, седиментер | 1 |
| 9 | 1096301180 | Прокладка дренажный пробка и разъём | 1 |
| 19 | 1197551120 | Кронштейн топливный седиментер | 1 |
| 20 | 0501410300 | Болт кронштейн TO седиментер | 2 |
| 22 | 9091104100 | Гайка кронштейн TO фильтр | 5 |
| 25 | 9091505100 | Шайба LK, кронштейн TO рама | 5 |
| 29(B) | 1132192120 | Экран в сборе седиментер | 1 |
| 34(A) | 1132192110 | Пробка дренажный, топливный фильтр | 1 |
| 35 | 1096234730 | Прокладка дренажный пробка | 1 |
| 36 | 1132192081 | Кольцо корпус TO корпус | 1 |
| 38 | 1132192100 | Флоат седиментер | 1 |
| 42 | 1132192090 | Пластина баффле | 1 |
| 46 | 1096300850 | Прокладка топливный трубка | 4 |
| 47 | 1154158160 | Трубка топливный, седиментер TO насос | 1 |
| 76 | 1132192130 | Чашка дренажный | 1 |
| 78 | 1093331330 | Прокладка баффле пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
