Основные гидролинии — HITACHI EX400-5

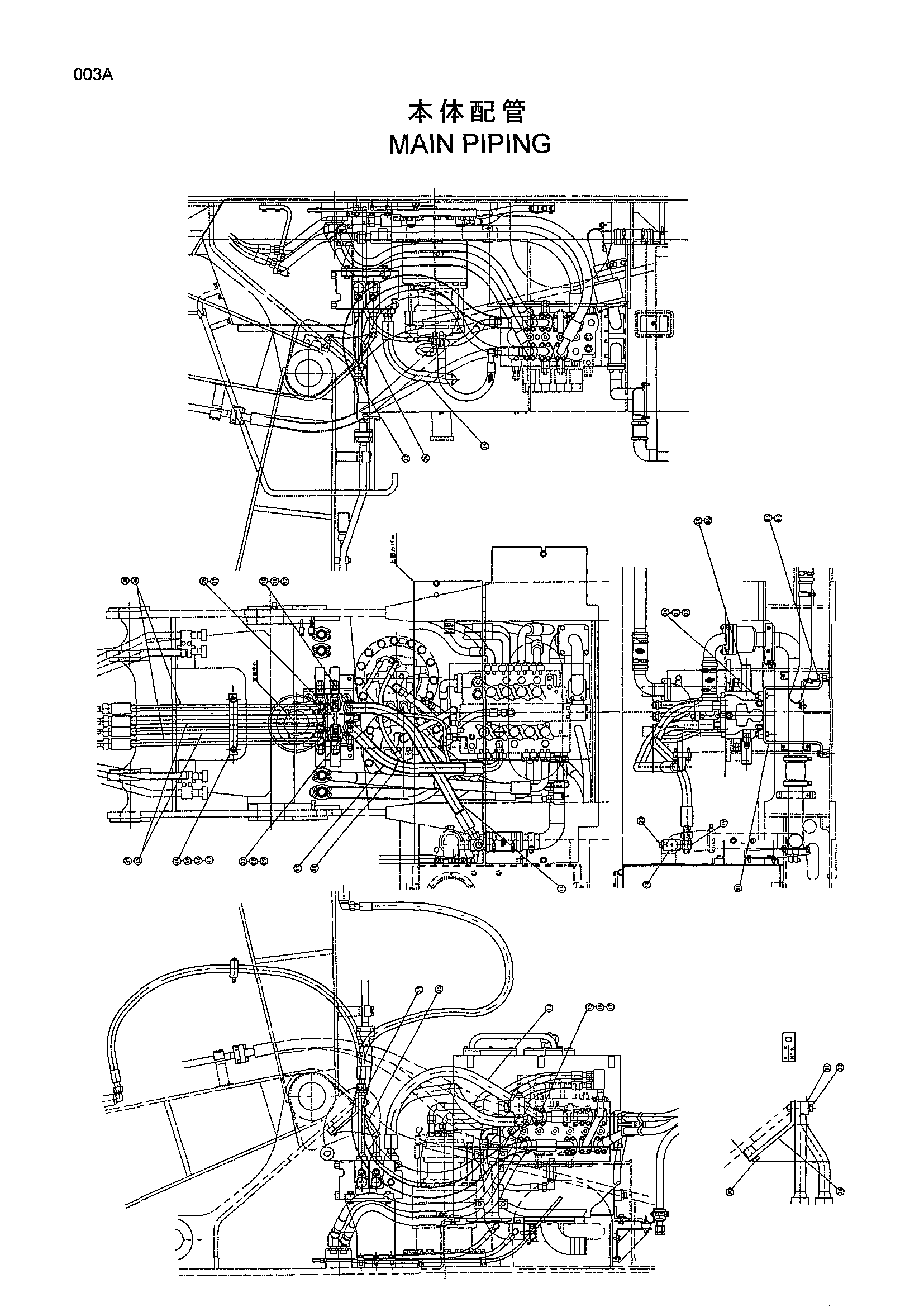

Заводская схема «Основные гидролинии» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TA40997 | Гидрораспределитель | 1 |
| 01 | TA32143 | Кронштейн | 1 |
| 02 | J901655 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 10 |
| 04 | J950016 | Гайка | 4 |
| 05 | J901640 | Болт | 6 |
| 06 | 94-2023 | Пробка | 4 |
| 07 | 4085560 | Разъёмный фланец | 2 |
| 08 | Z966993 | Уплотнительное кольцо | 1 |
| 09 | M341240 | Болт с внутренним шестигранником | 4 |
| 10 | 4154614 | Разъёмный фланец | 2 |
| 11 | 4508805 | Уплотнительное кольцо | 1 |
| 12 | M341236 | Болт с внутренним шестигранником | 4 |
| 13 | TA48713 | Шланг | 1 |
| 14 | TB42541 | Шланг | 1 |
| 15 | 4089703 | Разъёмный фланец | 2 |
| 16 | 4508805 | Уплотнительное кольцо | 1 |
| 17 | M341445 | Болт с внутренним шестигранником | 4 |
| 18 | 94-0665 | Тройник | 1 |
| 19 | 94-1406 | Угловой штуцер | 1 |
| 20 | 94-2027 | Пробка | 1 |
| 22 | TB42535 | Трубка | 1 |
| 23 | TB42536 | Трубка | 1 |
| 24 | TB42537 | Трубка | 1 |
| 25 | TB42538 | Трубка | 1 |
| 26 | M341240 | Болт с внутренним шестигранником | 16 |
| 27 | Z966993 | Уплотнительное кольцо | 4 |
| 28 | TB42539 | Кронштейн | 2 |
| 30 | J011240 | Болт с шайбой | 4 |
| 31 | 4189860 | Хомут трубки | 2 |
| 32 | J011270 | Болт с шайбой | 2 |
| 35 | TB42542 | Шланг | 2 |
| 36 | TB42543 | Шланг | 2 |
| 37 | 4187328 | Уплотнительное кольцо | 4 |
| 38 | 4187308 | Уплотнительное кольцо | 4 |
| 40 | 4055312 | Ленточный зажим | 15 |
| 41 | 4133527 | Защитный кожух | 5 |
| 44 | TA49298 | Хомут | 2 |
| 45 | J901203 | Болт | 2 |
| 46 | J950012 | Гайка | 4 |
| 47 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
