Дренажный трубопроводы (2) — HITACHI EX400-5

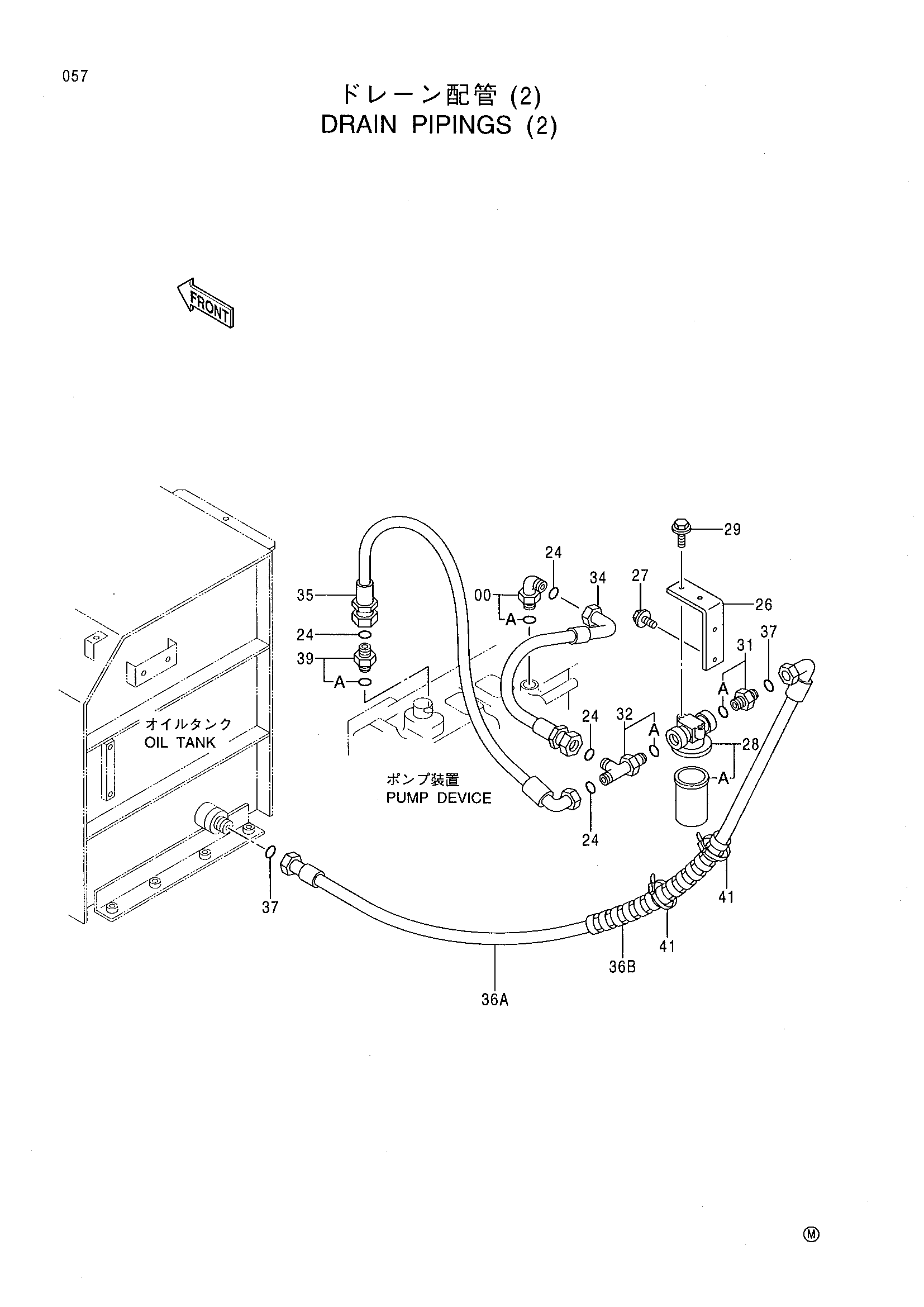

Заводская схема «Дренажный трубопроводы (2)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4157562 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 4 |
| 26 | 4362407 | Кронштейн | 1 |
| 27 | J011230 | Болт с шайбой | 2 |
| 28 | 4362444 | Масляный фильтр | 1 |
| 28A | 4363399 | Картридж | 1 |
| 29 | J011025 | Болт с шайбой | 2 |
| 31 | 4189535 | Адаптер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4257724 | Тройник | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4300369 | Шланг | 1 |
| 35 | 4329588 | Шланг | 1 |
| 36A | 4365395 | Шланг | 1 |
| 36B | 4044420 | Защитный кожух | 2 |
| 37 | 4187328 | Уплотнительное кольцо | 2 |
| 39 | 4189619 | Адаптер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
